Seite 1

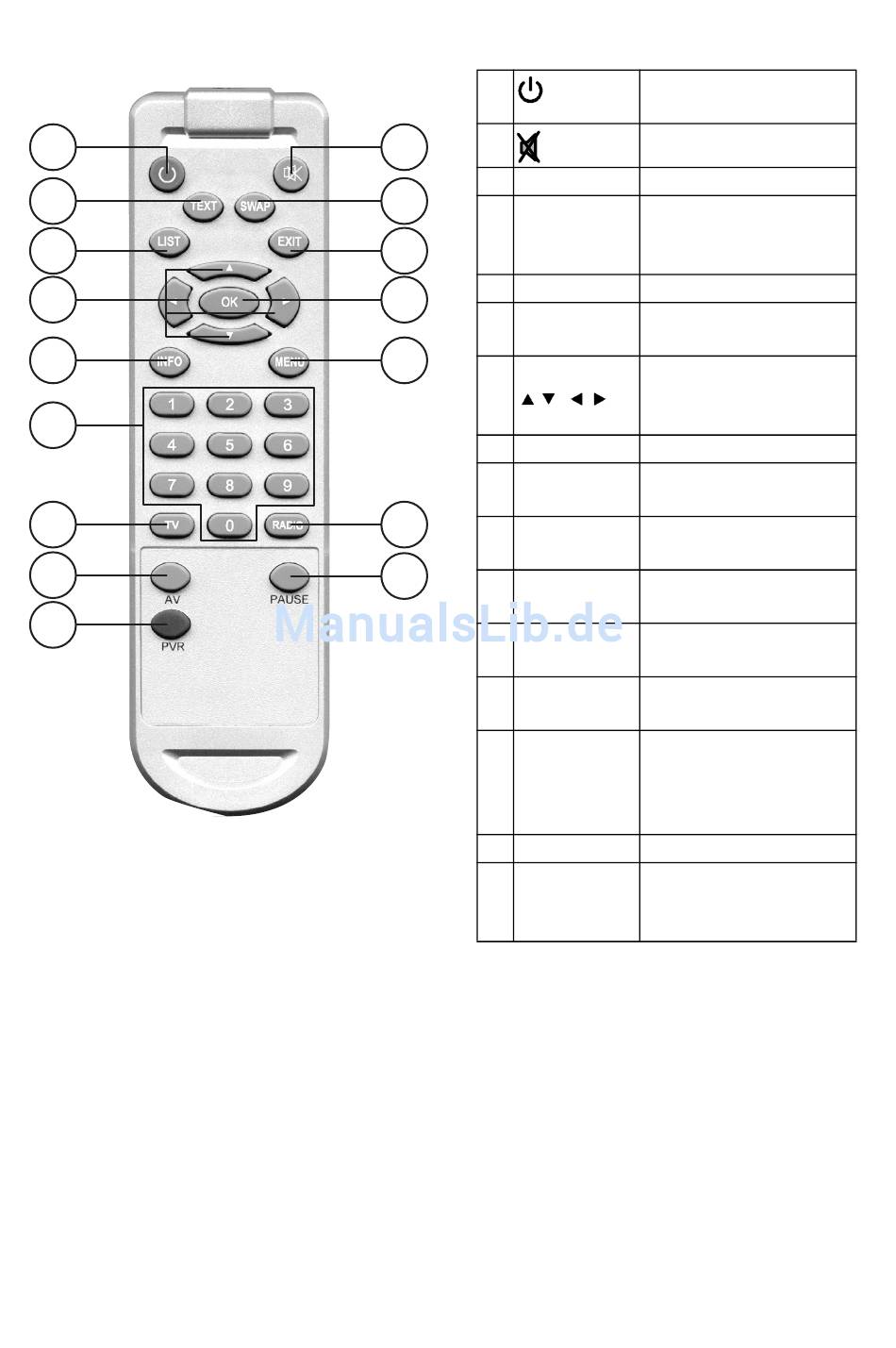

STANDBY-Modus ein- und ausschalten Stummschaltung TEXT Teletext anzeigen SWAP Aktualisieren/Wechsel zum zuletzt gewählten Kanal LIST Senderliste anzeigen EXIT Menü verlassen, Zurück Pfeiltasten Navigation in den Menüs, Lautstärke +/- und Programme +/- Auswahl bestätigen INFO Informationen oder EPG anzeigen 10 MENU Geräte-Einstellungen aufrufen 11 Zifferntasten...
Seite 2
Antenneneingang SCART-Anschluss für TV-Gerät Audio-Ausgänge SCART-Anschluss für Videorecorder L (links) und R (rechts) SPDIF-Ausgang RX/TX-Anschluss Videoausgang Netzkabel Display Standby-Taste Sensor für Fernbedienung Wahltaste aufwärts Wahltaste abwärts Digitaler Satellitenreceiver...
ICHERHEITSHINWEISE Lesen Sie vor Inbetriebnahme die Sicherheitshinweise sorgfältig durch. Beachten Sie die Warnungen auf dem Gerät und in der Bedienungsanleitung. Bewahren Sie diese Anleitung in der Nähe des Geräts auf, damit Sie Ihnen auch bei späteren Fragen noch zur Verfügung steht. Wenn Sie das Gerät verkaufen oder weitergeben, händigen Sie auch diese Anleitung mit aus.
ICHERHEITSHINWEISE Vermeiden Sie die Nähe von: — Wärmequellen, wie z. B. Heizkörpern, —offenem Feuer, wie z. B. Kerzen, —Geräten mit starken Magnetfeldern, wie z. B. Lautsprechern. Stellen Sie das Gerät nicht auf empfindliche Ober- flächen. Vermeiden Sie, dass der Receiver Tropf- oder Spritz- wasser ausgesetzt wird.
ICHERHEITSHINWEISE Sicherer Gebrauch Lassen Sie elektrische Geräte nicht unbeaufsichtigt arbeiten. Ziehen Sie den Netzstecker aus der Steckdose und entfernen Sie das Antennenkabel vom Gerät, wenn Sie das Gerät längere Zeit nicht benutzen oder wenn sich ein Gewitter nähert. Das Netzkabel darf während des Betriebs nicht um das Gerät gewickelt sein oder heiße Oberflächen berühren.
ERÄT AUSPACKEN UND AUFSTELLEN Lieferumfang Vergewissern Sie sich beim Auspacken, dass folgende Teile mitgeliefert wurden: Satelliten-Receiver, Fernbedienung, zwei Batterien (1,5 V Micro, Typ AAA/LR03), die Bedienungsanleitung, Auspacken SICHERHEITSHINWEIS! Lassen Sie Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr! Digitaler Satellitenreceiver...
ERÄT AUSPACKEN UND AUFSTELLEN Entfernen Sie das Verpackungsmaterial vollständig von allen Teilen des Geräts. Entsorgen Sie das Verpackungsmaterial gemäß der am Aufstellort geltenden Vorschriften. Gerät aufstellen ACHTUNG ! Stellen Sie den Satelliten-Receiver nicht auf empfindliche Oberflächen wie z. B. Möbel oder Fußböden! Die Gerätefüße können Farbveränderungen oder Kratzer hervorrufen.
ERÄT ANSCHLIESSEN Für die einwandfreie Funktion dieses Geräts ist eine fachgerecht montierte und optimal ausgerichtete Antenne für den digitalen Satellitenempfang erforderlich. Achten, Sie darauf dass die Kabel niemals eingeklemmt werden und keine scharfen oder heißen Gegenstände berühren dass bei allen Geräten, an denen Sie Anschluss- arbeiten ausführen, der Netzstecker gezogen ist.
ERÄT ANSCHLIESSEN Satelliten-Antenne anschließen Der Receiver wird über ein LNB-Kabel mit dem Anschluss Ihrer Satelliten-Antenne verbunden. Dazu benötigen Sie eine Satelliten-Antenne mit Universal- LNB für den Digital-Empfang. Bevor Sie den Receiver anschließen können, müssen Sie gegebenenfalls das LNB-Kabel montieren. Beachten Sie die Montageanweisung zur Satellitenantenne und zum LNB-Kabel.
ERÄT ANSCHLIESSEN TV-Gerät und Video-Recorder anschließen Das Gerät verfügt über zwei Arten von Videoausgängen mit unterschiedlicher Signalqualität und Belegung. Am SCART-Anschluss „TV“ stehen Video- und Audio- signale in guter Qualität zur Verfügung. Insbesondere die Farbsignale (RGB) werden dort getrennt bereitgestellt. Verwenden Sie diesen Anschluss, wenn Ihr TV-Gerät oder Recorder darüber verfügt.
Seite 12
ERÄT ANSCHLIESSEN Anschluss mit SCART-Kabel Verbinden Sie das SCART-Kabel mit dem SCART- Anschluss „TV“ am Gerät. Verbinden Sie das SCART-Kabel mit dem SCART- Anschluss am TV-Gerät. Beachten Sie die Bedienungsanleitung des TV-Geräts. Wenn Sie einen Video-Recorder anschließen möchten, verbinden Sie das SCART-Kabel mit dem SCART-Anschluss „VCR“...
Seite 14
ERÄT ANSCHLIESSEN Anschluss mit Cinch-Kabel Wenn Sie ein TV-Gerät besitzen, das nicht über einen SCART-Anschluss verfügt, können Sie Ihren Satelliten- Receiver auch über Cinch-Kabel (nicht im Lieferumfang) anschließen. In diesem Fall können Sie aber keine zusätzliche Audio-Anlage anschließen. Verbinden Sie den Anschluss „VIDEO“ am Gerät mit dem Video-Eingang am TV-Gerät.
Seite 15
ERÄT ANSCHLIESSEN Anschluss-Schema Digitaler Satellitenreceiver...
Seite 16
ERÄT ANSCHLIESSEN Anschluss eines Audio-Digital-Receivers Ihr Receiver empfängt die Signale zwar digital – muss diese aber für herkömmliche HiFi-Anlagen erst in analoge Signale umwandeln. Dabei kann etwas an Qualität verloren gehen. Bei Anlagen mit einem Digital- eingang entsteht dieser Qualitätsverlust hingegen nicht.
ERÄT IN ETRIEB NEHMEN Netzanschluss SICHERHEITSHINWEIS! Benutzen Sie nur Steckdosen in einwand- freiem Zustand. Wackelige Stecker oder Steckdosen können zu Bränden führen. Bei defekten Steckern oder Steckdosen kann auch der Empfang gestört sein. Sie dürfen keine defekten Steckdosen benutzen. Lassen Sie diese von einem Fachmann reparieren, bevor Sie das Gerät in Betrieb nehmen.
ERÄT IN ETRIEB NEHMEN Batterien in die Fernbedienung einlegen ACHTUNG ! Die Fernbedienung kann durch ausgelaufene Batterien beschädigt werden. Wechseln Sie daher regelmäßig die Batterien aus. Verwenden Sie immer nur neue Batterien und nur vom selben Typ und Hersteller. So verhindern Sie, dass sich Batterien mit unter- schiedlicher Ladung gegenseitig entladen und dann auslaufen können! Entsorgen Sie alte Batterien nicht im Hausmüll.
ERÄT IN ETRIEB NEHMEN Einschalten Dieses Gerät hat – wie fast alle heutigen Geräte – keinen Netzschalter mehr. So lange der Stecker in der Steck- dose ist, wird es mit Strom versorgt. Dadurch entsteht ständig etwas Wärme im Gerät, was aber völlig normal und bei ordnungsgemäßer Belüftung ungefährlich ist.
ERÄT BEDIENEN Das Gerät wird bereits programmiert ausgeliefert. Für die reine Bedienung dieses Geräts sind keine Fachkenntnisse erforderlich. Zusätzlich zu dieser Bedienungsanleitung sind viele Funktionen zusätzlich in Erläuterungstexten auf dem Bildschirm erklärt. Grundfunktionen nutzen Gerät starten – Standby Schalten Sie Ihr TV-Gerät ein und wählen Sie den AV-Modus.
Seite 21
ERÄT BEDIENEN Lautstärke einstellen Änderungen an der Lautstärke wirken sich auch auf eine eventuell laufende Videoaufnahme aus. Regeln Sie die Lautstärke in diesem Fall direkt am TV-Gerät. Um den Ton stummzuschalten, drücken Sie die Taste MUTE „ “. Um den Ton wieder hörbar zu schalten, drücken Sie MUTE erneut die Taste „...
ERÄT BEDIENEN Programme wählen Ihr Receiver ist werkseitig bereits auf einige Satelliten programmiert. Ab Seite 30 ist beschrieben, wie Sie weitere Programme hinzufügen können. Um zum nächsten programmierten Sender zu wechseln, drücken Sie die Taste „ “. Um zum vorherigen programmierten Sender zu wechseln, drücken Sie die Taste „...
Seite 23
ERÄT BEDIENEN Teletext Die Teletext-Angebote sind je nach Programmanbieter unterschiedlich. Wählen Sie das Programm, von dem Sie den Teletext aufrufen wollen. Teletext starten oder beenden Um Teletext am Bildschirm einzublenden, drücken TEXT Sie die Taste „ “. Um zur normalen Bildschirmanzeige zurück zu EXIT wechseln, drücken Sie die Taste „...
Seite 24
ERÄT BEDIENEN Anzeigeoptionen Um die Anzeige des Teletexts zu vergrößern, drücken SWAP Sie die Taste „ “. Die obere Hälfte des Teletexts wird jetzt vergrößert dargestellt. Um die untere Hälfte des Teletexts anzuzeigen, SWAP drücken Sie erneut die Taste „ “.
Seite 25
ERÄT BEDIENEN Auf AV-Signal umschalten Mit dieser Funktion bestimmen Sie, welche Signale am Anschluss „TV-SCART“ auf ein anderes Gerät über- tragen werden sollen. Diese Funktion ist nur aktiv, wenn Sie Geräte mit den SCART-Anschlüssen „TV-SCART“ und „VCR-SCART“ verbunden haben. Drücken Sie die Taste „ “.
ENÜFUNKTIONEN Das Gerät wird werksseitig bereits optimal programmiert ausgeliefert, so dass Sie die hier beschriebenen Einstellarbeiten kaum benötigen. Wenn Sie sich nicht zutrauen, diese Einstellungen selber vorzunehmen, fragen Sie ggf. einen Fachmann. Auf Seite 47 ist beschrieben, wie Sie das Gerät wieder auf die werkseitigen Voreinstellungen zurücksetzen können.
ENÜFUNKTIONEN Menü auswählen Um im Menü aufwärts oder abwärts zu blättern, drücken Sie die Tasten „ “ oder „ “. Um in ein Untermenü nach links oder rechts zu wechseln, drücken Sie die Tasten „ “ oder „ “. Das gewählte Menü, Untermenü oder die Funktion wird markiert.
ENDER INSTELLUNGEN ÄNDERN Die Sender verschiedener Satelliten sind bereits vorein- gestellt und in einer Senderliste zusammengefasst. Sie können diese Sender bearbeiten und neue Sender hin- zufügen. Da die Senderbelegung einiger Satelliten häufig geändert wird, empfehlen wir einen Suchlauf. Gehen Sie dabei wie im Abschnitt „Sender suchen”...
Seite 29
ENDER INSTELLUNGEN ÄNDERN Um einen Sender an eine andere Stelle der Senderliste zu verschieben, gehen Sie wie folgt vor: Wählen Sie die Funktion „Verschieben“. Wählen Sie dann mit den Tasten „ “ und „ “ die gewünschte Position aus. Drücken Sie die Taste „ “.
ENDER INSTELLUNGEN ÄNDERN Mehrere Sender ändern Um mehrere Sender zu ändern, wählen Sie die Option „Block bearbeiten“. Der gewählte Sender ist jetzt markiert. Um die anderen gewünschten Sender zu markieren, drücken Sie die Taste „ “ oder „ “. Drücken Sie dann die Taste „ “.
Seite 31
ENDER INSTELLUNGEN ÄNDERN Profisuche Diese Suchmöglichkeit sollten Sie nur nutzen, wenn Sie über ausreichende Erfahrungen verfügen. Öffnen Sie das Hauptmenü und wählen Sie das Untermenü „Senderliste“. Wählen Sie die Funktion „Profisuche“. Wählen Sie mit den Tasten „ “ und „ “...
ENDER INSTELLUNGEN ÄNDERN Sender in die Senderliste übernehmen Nach dem Suchlauf wird das Auswahlfenster „Kanal- auswahl“ angezeigt. In diesem Auswahlfenster werden die beim Suchlauf gefundenen Sender in der rechten Hälfte angezeigt. In der linken Hälfte wird die aktuelle Senderliste ange- zeigt.
ENDER INSTELLUNGEN ÄNDERN Der Ausgewählte Sender wird jetzt an Stelle des alten Senders in die Senderliste eingefügt. Die Liste der gefundenen Sender wird markiert. Wiederholen Sie diese Schritte für alle weiteren gewünschten Sender. Um das Auswahlfenster zu schließen, drücken Sie die EXIT Taste „...
Seite 34
ENDER INSTELLUNGEN ÄNDERN Wählen Sie das Programm, vor das Sie ein anderes Programm einfügen wollen, in der Favoritenliste aus Drücken Sie die Taste „ “. Ein Auswahlmenü wird angezeigt. Um ein Programm in die Favoritenliste einzufügen, wählen Sie die Option „Einfügen vor“ und drücken die Taste „...
Seite 35
ENDER INSTELLUNGEN ÄNDERN Das nächste Programm wird in die Favoritenliste kopiert. Wiederholen Sie diese Schritte, bis Sie alle gewünschten Programme in die Favoritenliste kopiert haben. Um das Kopieren zu beenden, drücken Sie die Taste EXIT „ “. Um das Untermenü „Favoritenlisten zu verlassen, EXIT drücken Sie erneut die Taste „...
Seite 36
ENDER INSTELLUNGEN ÄNDERN Sie können wie gewohnt mit den Zifferntasten Programme auswählen. Dabei können Sie auch alle Programme auswählen, die in der Sender- liste stehen. So können Sie auch Programme, nicht in der aktuellen Favoritenliste stehen, schnell auswählen. Um in die normale Programmliste zurückzukehren, drü- cken Sie die Taste „...
RUNDEINSTELLUNGEN ÄNDERN Ab Werk ist das Gerät für die meisten Anwendungsfälle korrekt eingestellt. Wenn Sie dennoch Änderungen an den Einstellungen vornehmen wollen, benötigen Sie zumindest grundlegende Kenntnisse von Fachbegriffen der Unterhaltungselektronik. Lassen Sie die Arbeiten von einem Fachmann ausführen, wenn Sie nicht über diese Kenntnisse verfügen.
RUNDEINSTELLUNGEN ÄNDERN Allgemeine Einstellungen ändern Im Menüpunkt „Allgemein“ können Sie folgende grundlegende Einstellungen vornehmen: Zeitzone – 12 bis + 12 Stunden Sommerzeitautomatik Aus oder verschiedene Regionen Bediensprache Deutsch, Englisch Startlautstärke 00 bis 28 Power-on Modus Standard, Standby Suche verschl. Sender An, Aus Zeitzone Hier können Sie den Zeitversatz zur Weltzeit von...
RUNDEINSTELLUNGEN ÄNDERN OSD/EPG „OSD“ steht für On Screen Display, also für die Benutzerführung durch ein Bildschirm-Menü. Hier können Sie Einstellungen für die Darstellung des Menüs und der Infoboxen auf dem Bildschirm vor- nehmen: Status Einblendedauer 00 bis 99 Sekunden Kanalnum. Timeout 00,0 bis 10,0 Sekunden OSD Transparenz 00 bis 16...
Seite 40
RUNDEINSTELLUNGEN ÄNDERN Wählen Sie die gewünschte Einstellung mit der Taste „ “ oder „ “ und drücken Sie die Taste „ “. Gerätesteuerung DiSEqC easy, DiSEqC easymotor, Tone Burst, Sat A/B 22 kHz, Satellit A, B, C oder D Satelliten festlegen Motorposition einstellen Satellitenliste Mobilempfang...
Seite 41
RUNDEINSTELLUNGEN ÄNDERN Motorposition einstellen Die Motorsteuerung der Satellitenantenne kann die Positionseinstellungen für mehrere Satelliten speichern. Hier können Sie dafür dem gewünschten Satelliten einen Speicherplatz für die Antennensteuerung zuweisen. Um einen Speicherplatz zuzuweisen, gehen Sie wie folgt vor: Wählen Sie den Menüpunkt „Motorposition einstellen“...
Seite 42
RUNDEINSTELLUNGEN ÄNDERN Sie können jetzt die Einstellungen der Satellitenantenne ändern. Um die Motorsteuerung aufzurufen, drücken Sie erneut die Taste „ “. Das Menü zur Motorsteuerung wird geöffnet. In der linken Bildschirmhälfte werden die zur Verfügung stehenden Befehle angezeigt. Wählen Sie mit der Option „Motorposition“ den Satelliten aus, dessen Position Sie über den Motor einstellen wollen.
RUNDEINSTELLUNGEN ÄNDERN Satellitensysteme Hier können Sie festlegen, welche Satelliten Sie mit Ihrer Satellitenantenne empfangen können (je nach Aus- richtung) und welche empfangbaren Sender in der Senderliste angezeigt werden. Wiedergabe Hier können Sie weitere Bildschirmeinstellungen sowie die Audio-Einstellungen verändern: Fernseher 4:3 (Letterbox), 4:3 (Vollbild), 16:9 Videoformat...
Seite 44
RUNDEINSTELLUNGEN ÄNDERN Sie können das Videoformat nur für die beiden SCART-Anschlüsse einstellen. Am Cinch- Anschluss „Video“ steht nur ein FBAS-Signal zur Verfügung. Wenn Ihr TV-Gerät oder Recorder über ein SCART- Kabel angeschlossen ist, wählen Sie die Einstellung „RGB“. Wenn Sie ein YUV-Signal über den SCART-Ausgang am Gerät ausgeben, wählen Sie die Einstellung „YUV“.
RUNDEINSTELLUNGEN ÄNDERN Werkseinstellungen Mit dieser Funktion können Sie das Gerät auf die werkseitigen Einstellungen zurücksetzen. Alle von Ihnen vorgenommenen Einstellungen werden dabei gelöscht. Dazu gehören auch die Senderliste und alle Timer-Einstellungen. Wählen Sie im Untermenü „Konfiguration“ diese Funktion und drücken Sie die Taste „ “.
Seite 46
RUNDEINSTELLUNGEN ÄNDERN Wählen Sie mit den Tasten „ “ oder „ “ die gewünschte Sendung aus der Liste und drücken LIST dann die Taste Auf dem Bildschirm erscheint nun eine Zusammenfas- sung der gespeicherten Timerdaten. Sie können diese nun mit den Tasten „ “,„...
ESTPLATTEN UNKTIONEN Mit dieser Funktion können Sie eine laufende Sendung unterbrechen und später zeitversetzt weitersehen. Und natürlich können Sie auch eine komplette Sendung auf- zeichnen, wie bei einem Videorecorder. Dies wird als PVR-Funktion (Persönlicher Video-Recorder) bezeichnet. PVR-Funktion aufrufen / beenden Drücken Sie die rote Taste , um die PVR-Funktion aufzurufen.
ESTPLATTEN UNKTIONEN PVR-Ansichten umschalten Für die Steuerung der eingebauten Festplatte gibt es drei Darstellungsmöglichkeiten (Ansichten) auf dem Bildschirm: Ausführliche Ansicht mit Funktionstasten sowie lan- ger Statusanzeige unten. Reduzierte Ansicht mit nur langer Statusanzeige unten. Minimal-Ansicht mit nur kurzer Statusanzeige, die sich nach wenigen Sekunden ausblendet.
ESTPLATTEN UNKTIONEN Wie bei einem Computer erzeugt die einge- baute Festplatte ein leises Laufgeräusch. Wenn die Festplatte nicht angesprochen wird, schaltet sie sich nach einigen Minuten ab (Stromsparen). Das dann verstummende Laufgeräusch ist also kein Hinweis auf einen Defekt. Aufnehmen: Mitschneiden Im Gegensatz zu der eben beschriebenen Aufnahme wird hier die Szene nicht angehalten.
ESTPLATTEN UNKTIONEN Wenn Sie die nun folgende Sicherheitsabfrage "Fest- platte löschen" mit bestätigen, ist die Festplatte wieder frei. Wiedergabe steuern Nur bei laufender Wiedergabe stehen folgende Funkti- onen zur Verfügung: Sie können die Wiedergabe anhalten ("Pause"), indem Sie die Taste drücken.
USÄTZLICHE UNKTIONEN Satellitenupdate Mit dieser Funktion können Sie neue Softwareversionen für Ihren Receiver über Satellit empfangen und auf dem Gerät installieren. Wählen Sie im Hauptmenü das Untermenü „Satellitenupdate“ und drücken Sie die Taste „ “. Das Update der neuesten Software startet. Ein Satellitenupdate steht nur zur Verfügung, wenn die Software einer Aktualisierung bedarf.
Seite 52
USÄTZLICHE UNKTIONEN Signalstärke Mit dieser Funktion können Sie sich Signalstärke und die Signalqualität (C/N) des Empfangssignals der Antenne anzeigen lassen. Wählen Sie im Hauptmenü das Untermenü „Extras“. Wählen Sie die Funktion „Signalstärke“. Drücken Sie die Taste „ “. Wenn die Signalstärke unter 50 % liegt oder bei der Signalqualität ein Wert von weniger als 10,0 angezeigt wird, kann der Empfang durch Störungen beeinträchtigt werden.
EINIGUNG UND FLEGE NTSORGUNG Reinigung und Pflege ACHTUNG! Bevor Sie das Gerät reinigen, müssen Sie den Netzstecker aus der Netzsteckdose ziehen. ACHTUNG! Lassen Sie keine Feuchtigkeit in das Gehäuse gelangen. Es besteht die Gefahr eines elektrischen Schlags. ACHTUNG! Reinigen Sie den Satellitenreceiver nie mit aggressiven, scheuernden oder ätzenden Reinigungsmitteln.
ILFE BEI TÖRUNGEN Symptom Mögliche Ursache/Abhilfe Keine Anzeige im Display Das Stromkabel ist nicht angeschlossen. Schließen Sie das Stromkabel an die Netz-Steckdose an. Kein Ton oder Bild, die LED Der Receiver ist im Standby-Betrieb. am Receiver leuchtet. Drücken Sie die Taste „Standby“. Der Receiver schaltet sich ein und das Programm wird am TV-Bildschirm angezeigt.
