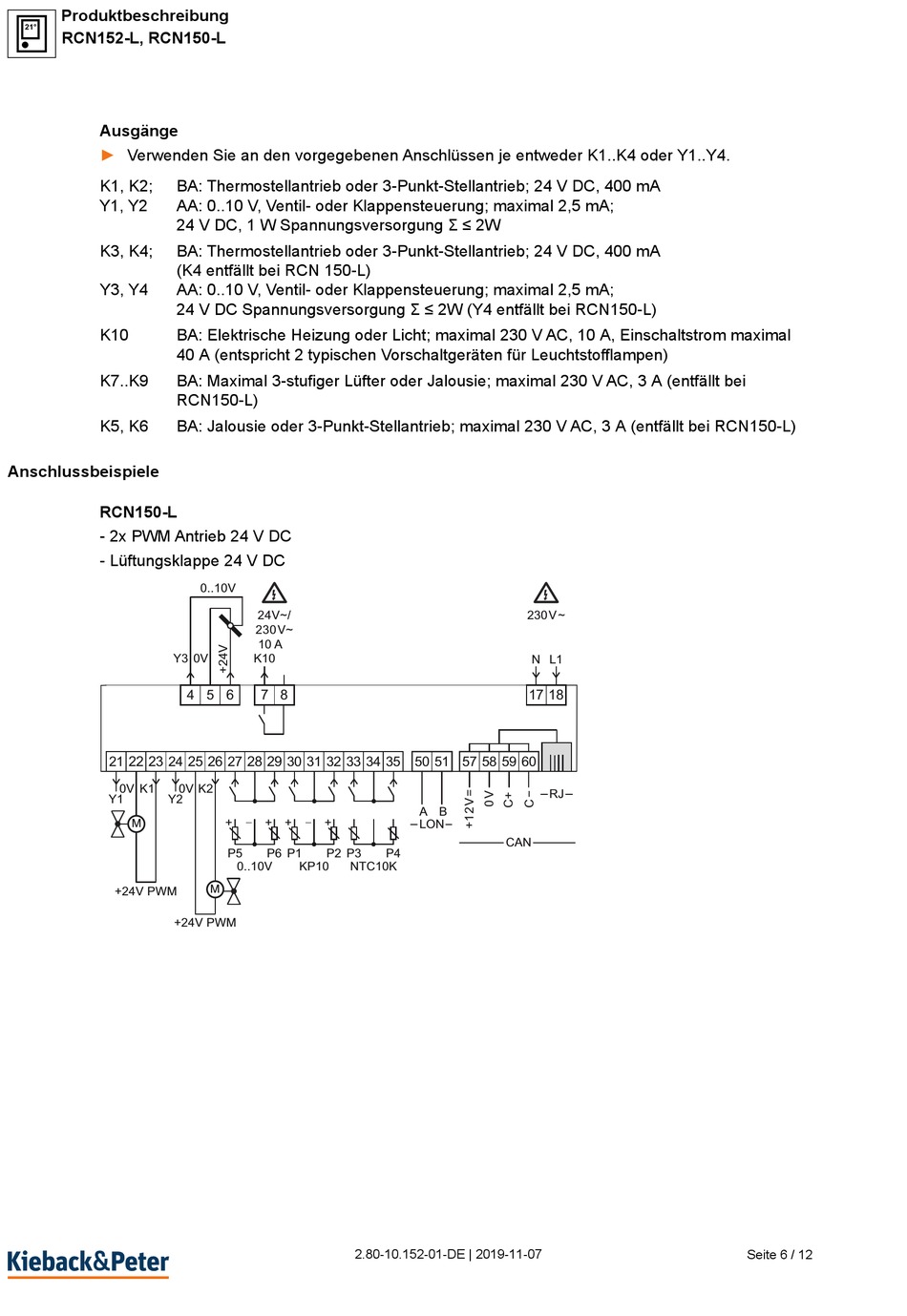

Produktbeschreibung
RCN152-L, RCN150-L
Ausgänge
►
Verwenden Sie an den vorgegebenen Anschlüssen je entweder K1..K4 oder Y1..Y4.
K1, K2;
Y1, Y2
K3, K4;
Y3, Y4
K10
K7..K9
K5, K6
Anschlussbeispiele
RCN150-L
- 2x PWM Antrieb 24 V DC
- Lüftungsklappe 24 V DC
21 22
23
24 25
0V
K1
Y1
Y2
M
+24V PWM
BA: Thermostellantrieb oder 3-Punkt-Stellantrieb; 24 V DC, 400 mA
AA: 0..10 V, Ventil- oder Klappensteuerung; maximal 2,5 mA;
24 V DC, 1 W Spannungsversorgung Σ ≤ 2W
BA: Thermostellantrieb oder 3-Punkt-Stellantrieb; 24 V DC, 400 mA
(K4 entfällt bei RCN 150-L)
AA: 0..10 V, Ventil- oder Klappensteuerung; maximal 2,5 mA;
24 V DC Spannungsversorgung Σ ≤ 2W (Y4 entfällt bei RCN150-L)
BA: Elektrische Heizung oder Licht; maximal 230 V AC, 10 A, Einschaltstrom maximal
40 A (entspricht 2 typischen Vorschaltgeräten für Leuchtstofflampen)
BA: Maximal 3-stufiger Lüfter oder Jalousie; maximal 230 V AC, 3 A (entfällt bei
RCN150-L)
BA: Jalousie oder 3-Punkt-Stellantrieb; maximal 230 V AC, 3 A (entfällt bei RCN150-L)
0..10V
24V~/
230 V~
10 A
Y3 0V
K10
6
7 8
4
5
26 27 28 29
30 31
32 33 34 35
0V
K2
+
+
+
+
P5
P6
P1
P2
0..10V
KP10
M
+24V PWM
50 51
57 58
59 60
A
B
LON
CAN
P3
P4
NTC10K
