4

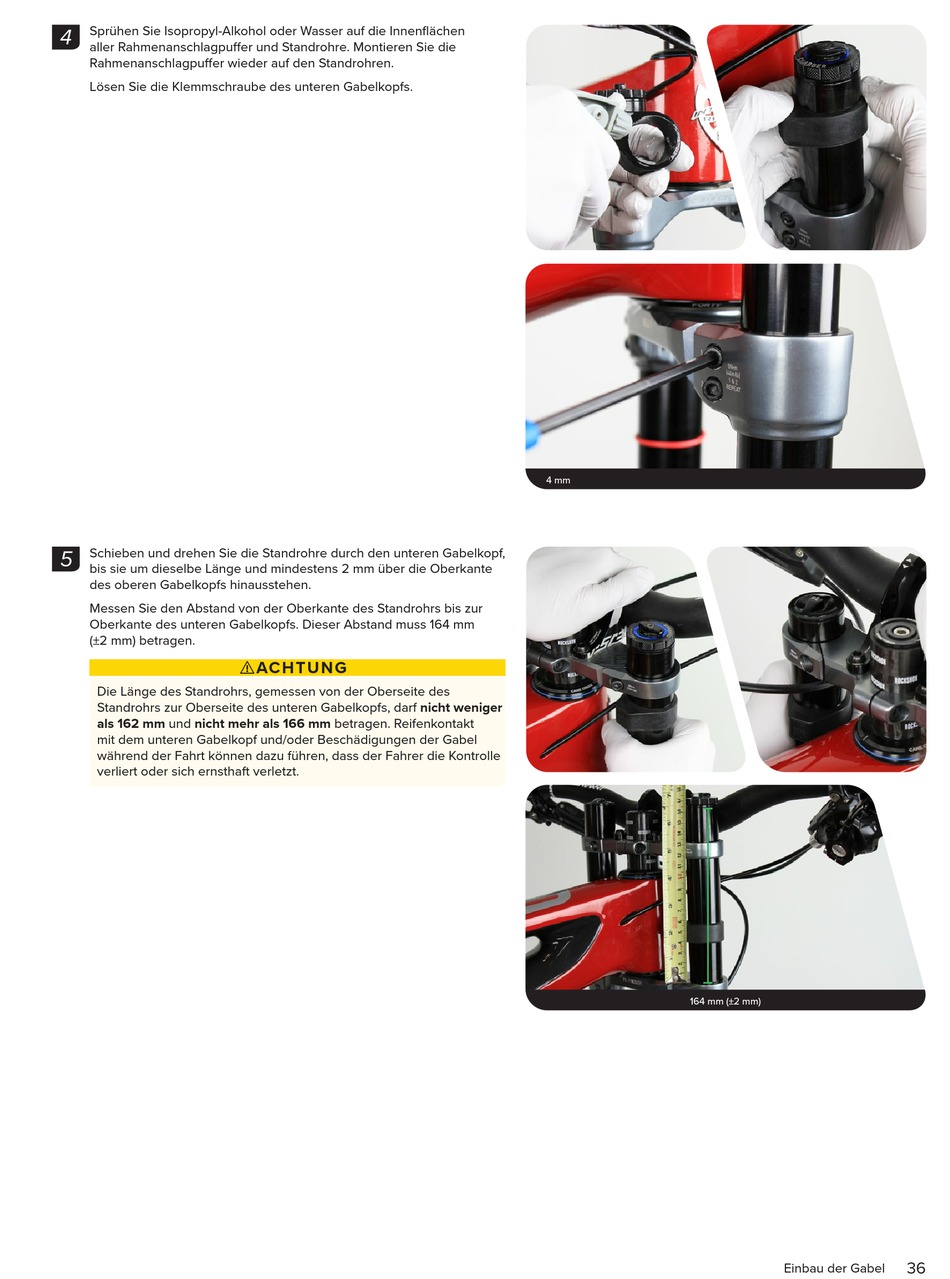

Sprühen Sie Isopropyl-Alkohol oder Wasser auf die Innenflächen
Sprühen Sie Isopropyl-Alkohol oder Wasser auf die Innenflächen
aller Rahmenanschlagpuffer und Standrohre. Montieren Sie die
aller Rahmenanschlagpuffer und Standrohre. Montieren Sie die
Rahmenanschlagpuffer wieder auf den Standrohren.
Rahmenanschlagpuffer wieder auf den Standrohren.
Lösen Sie die Klemmschraube des unteren Gabelkopfs.
Lösen Sie die Klemmschraube des unteren Gabelkopfs.
5
Schieben und drehen Sie die Standrohre durch den unteren Gabelkopf,
Schieben und drehen Sie die Standrohre durch den unteren Gabelkopf,
bis sie um dieselbe Länge und mindestens 2 mm über die Oberkante
bis sie um dieselbe Länge und mindestens 2 mm über die Oberkante
des oberen Gabelkopfs hinausstehen.
des oberen Gabelkopfs hinausstehen.
Messen Sie den Abstand von der Oberkante des Standrohrs bis zur
Messen Sie den Abstand von der Oberkante des Standrohrs bis zur
Oberkante des unteren Gabelkopfs. Dieser Abstand muss 164 mm
Oberkante des unteren Gabelkopfs. Dieser Abstand muss 164 mm
(±2 mm) betragen.
(±2 mm) betragen.
Die Länge des Standrohrs, gemessen von der Oberseite des
Standrohrs zur Oberseite des unteren Gabelkopfs, darf nicht weniger
als 162 mm und nicht mehr als 166 mm betragen. Reifenkontakt
mit dem unteren Gabelkopf und/oder Beschädigungen der Gabel
während der Fahrt können dazu führen, dass der Fahrer die Kontrolle
verliert oder sich ernsthaft verletzt.
⚠ ACHTUNG
4 mm
164 mm (±2 mm)
36
Einbau der Gabel
