Vorbereitung Des Systems - Biodex Medical Systems SYSTEM 4 850-000 Gebrauchsanweisung

Bedienfeld-Schalter ON/OFF (EIN/AUS) Schalten Sie das Bedienfeld mit diesem Schalter
EIN/AUS.
Zustandsanzeige (LEDs): Diese Anzeige bietet Hinweise zur Unterstützung der
Fehlerbehebung im Falle von Problemen mit Dynamometer / Bedienfeld. Halten Sie bei einer
Systemstörung immer fest, welche LED leuchtet, bevor Sie sich daran machen, ein Problem zu
beheben oder das System neu zu starten. Wenden Sie sich an einen Kundendienstmitarbeiter,
wenn die Zustandsanzeige eine Fehlfunktion anzeigt.
1
6

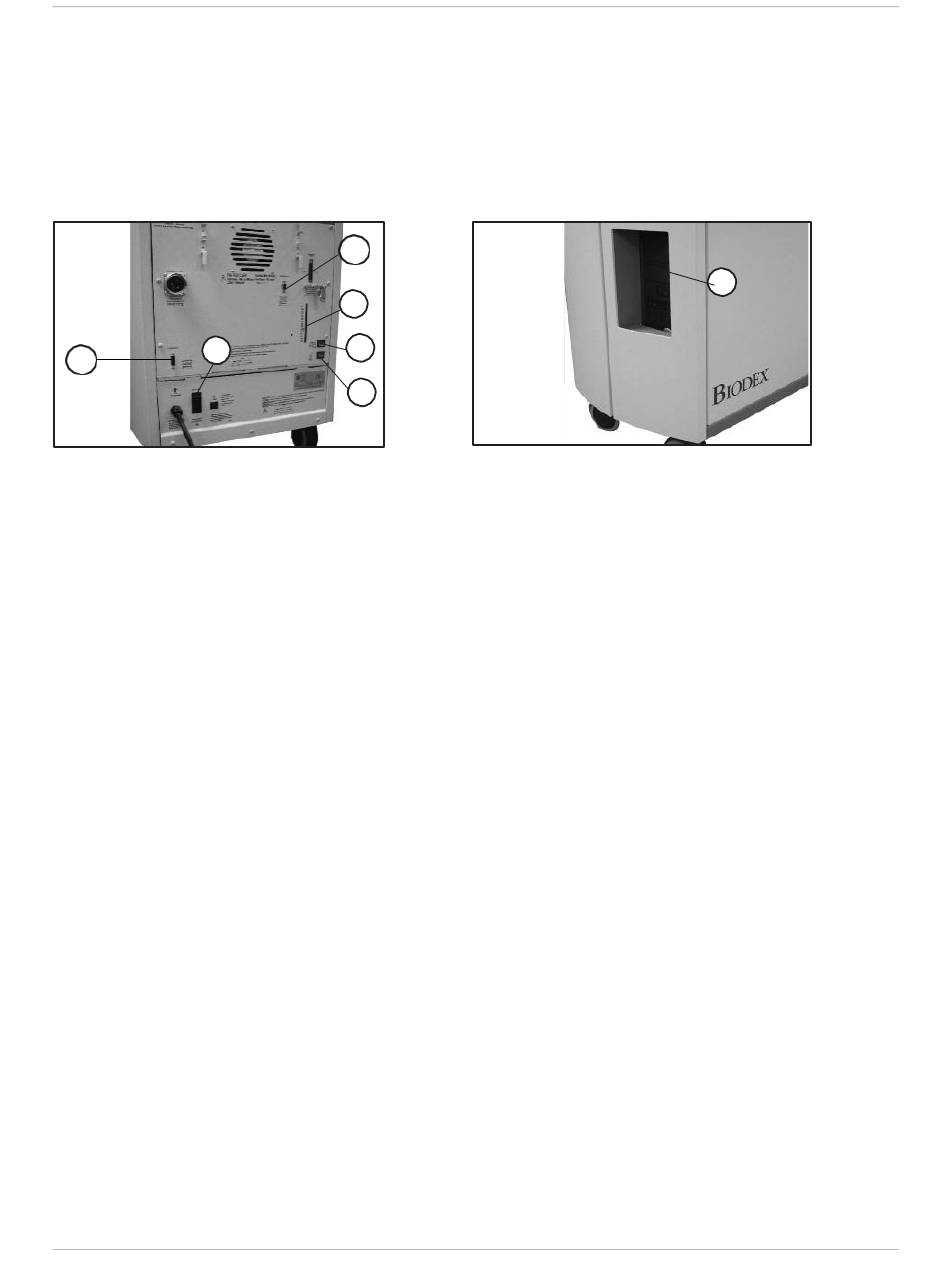

Abbildungen 2.8 und 2.9. Vorderseite der Steuereinheit System 4 (rechts) und Rückseite des
Geräts (links):
1. Hauptschalter
2. Dynamometer-Netzschalter
3. Steuereinheit-Netzschalter
4. Zustandsanzeige (LEDs)
5. Bedienfeld-Schalter ON/OFF (EIN/AUS)
6. Fernzugriff auf analoge Signale
7. AUX RS 232 für RTK-Schnittstelle

Vorbereitung des Systems

1. Drehen Sie den Hauptschalter auf der Rückseite der Steuereinheit auf Position ON (1) (siehe
Abbildung 1.8).
2. Vergewissern Sie sich, dass der grüne Dynamometer-Netzschalter und der Computer-
Netzschalter auf ON (I) gestellt sind. Sie leuchten, wenn sie eingeschaltet sind.
3. Fahren Sie den Computer hoch. Wenn der Computer vorher heruntergefahren wurde, muss
er manuell wieder eingeschaltet werden.
4. Beim Einschalten erscheint eine Meldung am Monitor, dass das System initialisiert werden
muss. Die Initialisierung besteht aus einem Selbsttest, bei dem die Firmware überprüft, ob
das Dynamometer und die zugehörige Hardware ordnungsgemäß funktionieren. Die
Initialisierung muss immer nach beim Einschalten des Systems nach dem Herunterfahren
oder einer Unterbrechung der Stromversorgung durchgeführt werden.
5. Entfernen Sie alle Aufsätze von der Eingangswelle des Dynamometers und wählen Sie <OK>,
um mit der Initialisierung fortzufahren. Die Dynamometer-Eingangswelle dreht sich einmal
vollständig in und entgegen dem Uhrzeigersinn. Wenn Probleme auftreten, zeigt das System
eine Fehlermeldung an. Wenn alle Schaltkreise und Phasen des Dynamometers und der
Hardware von System 4 ordnungsgemäß funktionieren, erscheint am Bildschirm keine
Fehlermeldung, sondern die Betriebsanzeige für das Dynamometer. Die Meldung „ROM-
Grenzen einstellen" sollte im Statusfenster des Systems am oberen Bildschirmrand zu sehen
sein. Das System ist nun betriebsbereit.
7
4
2
3
