GridScan/Mini
5.
Übersicht
Die GridScan/Mini Sender- und Emfängerleisten erzeugen ein Überwachungsfeld aus geraden und schrägen Infrarot-
Lichtstrahlen von bis zu 2.5 m Höhe. Wird einer oder mehrere der Infrarot-Lichtstrahlen unterbrochen, meldet
GridScan/Mini dies über den Ausgang an die Torsteuerung. Sobald das Überwachungsfeld wieder frei ist, wechselt
auch der Zustand des Signal-Ausgang wieder auf "frei". Mit der Torausblendungs-Funktion kann GridScan/Mini direkt
in die Führungsschiene des Tors eingebaut werden (SB und DB Typ, Kapitel 4.2). Das sich schliessende Tor wird vom
Sensor erkannt und die vom Tor unterbrochenen Infrarot-Lichtstrahlen werden ignoriert.

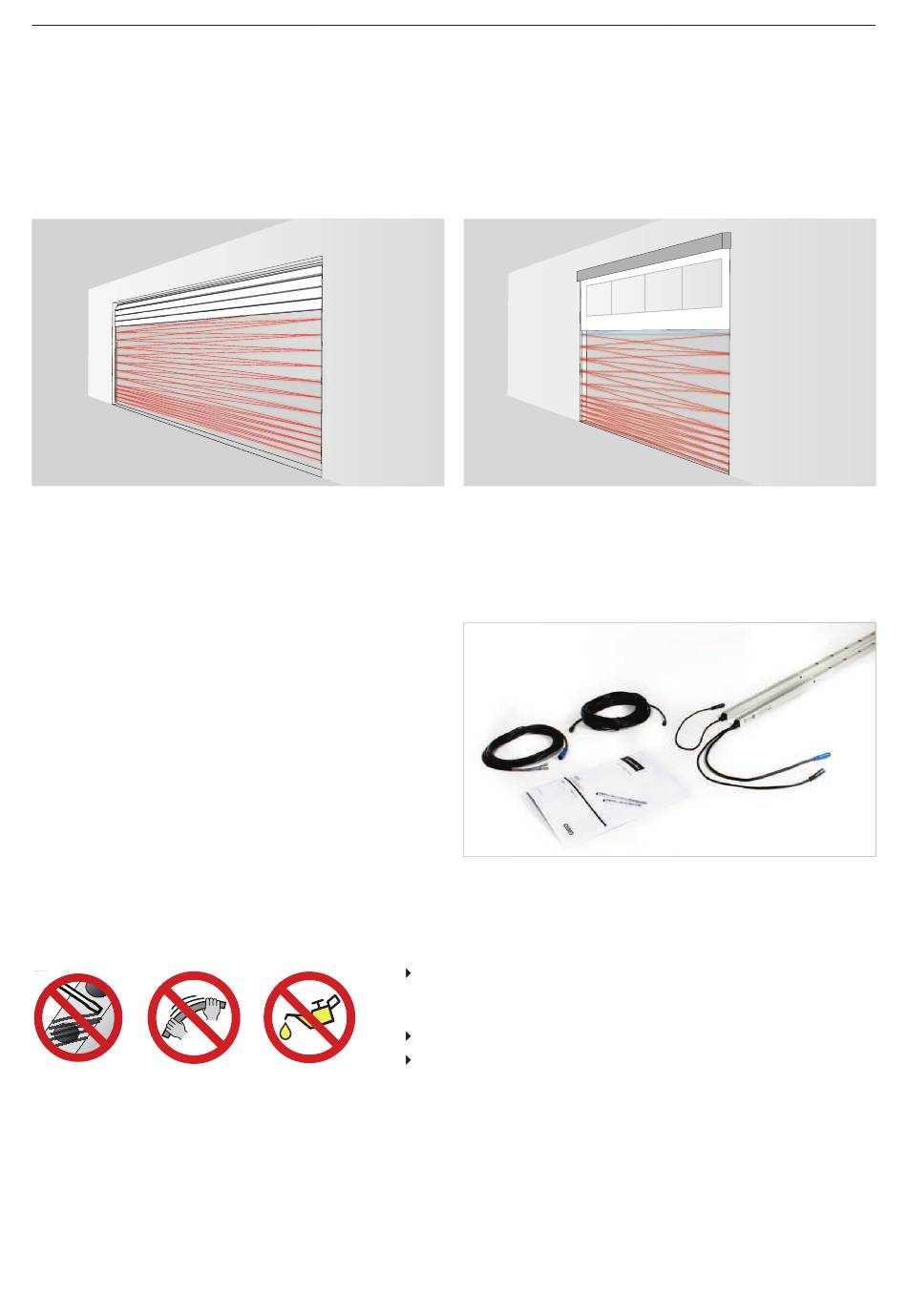

Abb 3:
Sektionaltor mit Torausblendung (SB und DB Typen)
5.1
Lieferumfang
Der Lieferumfang von GridScan/Mini wird kundenspezifisch angepasst. Ein typischer Lieferumfang enthält:
• 1 × GridScan/Mini Senderleiste (Tx)
• 1 × GridScan/Mini Empfängerleiste (Rx)
• 1 × Synchronisationskabel 10 m
• 1 × Anschlusskabel 5 m
• 1 × Montage- und Bedienungsanleitung
5.2
Allgemeine Sicherheitshinweise
16
Abb 4:
Schnellauftor mit Torausblendung (SB und DB Typen)
Abb 5:
Typischer Lieferumfang von GridScan/Mini
Optische Fenster nicht zerkratzen oder mit Farbe bemalen!
Keine zusätzlichen Löcher ins Profil bohren. Erst kurz vor der
Montage auspacken, um Beschädigungen zu vermeiden.
Leisten nicht verbiegen oder verdrehen!
Öl und Silikon können Kabel und Profile beschädigen.
Verunreinigungen vermeiden!
Deutsch
© CEDES | V 5.4
