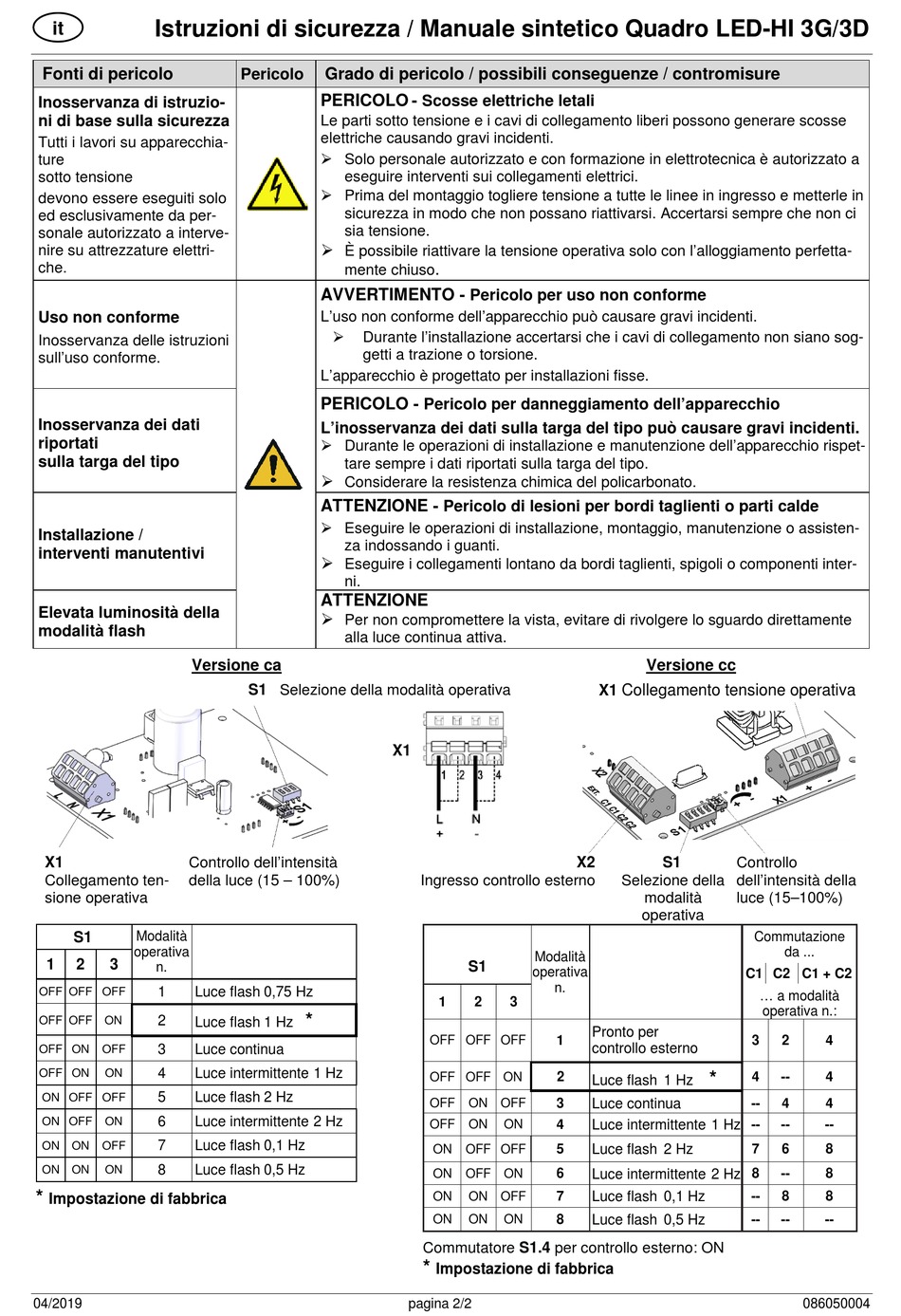

Istruzioni di sicurezza / Manuale sintetico Quadro LED-HI 3G/3D
it
Fonti di pericolo
Inosservanza di istruzio-
ni di base sulla sicurezza
Tutti i lavori su apparecchia-
ture
sotto tensione
devono essere eseguiti solo
ed esclusivamente da per-
sonale autorizzato a interve-
nire su attrezzature elettri-
che.
Uso non conforme
Inosservanza delle istruzioni
sull'uso conforme.
Inosservanza dei dati
riportati
sulla targa del tipo
Installazione /
interventi manutentivi
Elevata luminosità della
modalità flash
Versione ca
X1
Controllo dell'intensità
Collegamento ten-
della luce (15 – 100%)
sione operativa
Modalità
S1
operativa
1
2
3
n.
1
Luce flash 0,75 Hz
OFF OFF OFF
2
OFF OFF ON
Luce flash 1 Hz
3
Luce continua
OFF ON
OFF
4
Luce intermittente 1 Hz
OFF ON
ON
5
Luce flash 2 Hz
ON OFF OFF
6
Luce intermittente 2 Hz
ON OFF
ON
7
Luce flash 0,1 Hz
ON ON
OFF
8
Luce flash 0,5 Hz
ON ON
ON
*
Impostazione di fabbrica
04/2019
Grado di pericolo / possibili conseguenze / contromisure
Pericolo
PERICOLO - Scosse elettriche letali
Le parti sotto tensione e i cavi di collegamento liberi possono generare scosse
elettriche causando gravi incidenti.
Solo personale autorizzato e con formazione in elettrotecnica è autorizzato a
eseguire interventi sui collegamenti elettrici.
Prima del montaggio togliere tensione a tutte le linee in ingresso e metterle in
sicurezza in modo che non possano riattivarsi. Accertarsi sempre che non ci
sia tensione.
È possibile riattivare la tensione operativa solo con l'alloggiamento perfetta-
mente chiuso
AVVERTIMENTO - Pericolo per uso non conforme
L'uso non conforme dell'apparecchio può causare gravi incidenti.
Durante l'installazione accertarsi che i cavi di collegamento non siano sog-
getti a trazione o torsione.
L'apparecchio è progettato per installazioni fisse.
PERICOLO - Pericolo per danneggiamento dell'apparecchio
L'inosservanza dei dati sulla targa del tipo può causare gravi incidenti.
Durante le operazioni di installazione e manutenzione dell'apparecchio rispet-
tare sempre i dati riportati sulla targa del tipo.
Considerare la resistenza chimica del policarbonato.
ATTENZIONE - Pericolo di lesioni per bordi taglienti o parti calde
Eseguire le operazioni di installazione, montaggio, manutenzione o assisten-
za indossando i guanti.
Eseguire i collegamenti lontano da bordi taglienti, spigoli o componenti inter-
ni.
ATTENZIONE
Per non compromettere la vista, evitare di rivolgere lo sguardo direttamente
alla luce continua attiva.
S1 Selezione della modalità operativa
X1
*
pagina 2/2
.
X2
Ingresso controllo esterno
Modalità
S1
operativa
n.
1
2
3
OFF OFF OFF
1
OFF OFF ON
2
OFF
ON OFF
3
OFF
ON
ON
4
ON
OFF OFF
5
ON
OFF ON
6
7
ON
ON OFF
ON
ON
ON
8
Commutatore S1.4 per controllo esterno: ON
*
Impostazione di fabbrica
Versione cc
X1
Collegamento tensione operativa
S1
Controllo
Selezione della
dell'intensità della
modalità
luce (15–100%)
operativa
Commutazione
C1 C2 C1 + C2
... a modalità
Pronto per
3
controllo esterno
*
4
Luce flash 1 Hz
Luce continua
--
Luce intermittente 1 Hz
--
Luce flash 2 Hz
7
Luce intermittente 2 Hz
8
Luce flash 0,1 Hz
--
Luce flash 0,5 Hz
--
da ...
operativa n.:
2
4
--
4
4
4
--
--
6
8
--
8
8
8
--
--
086050004
