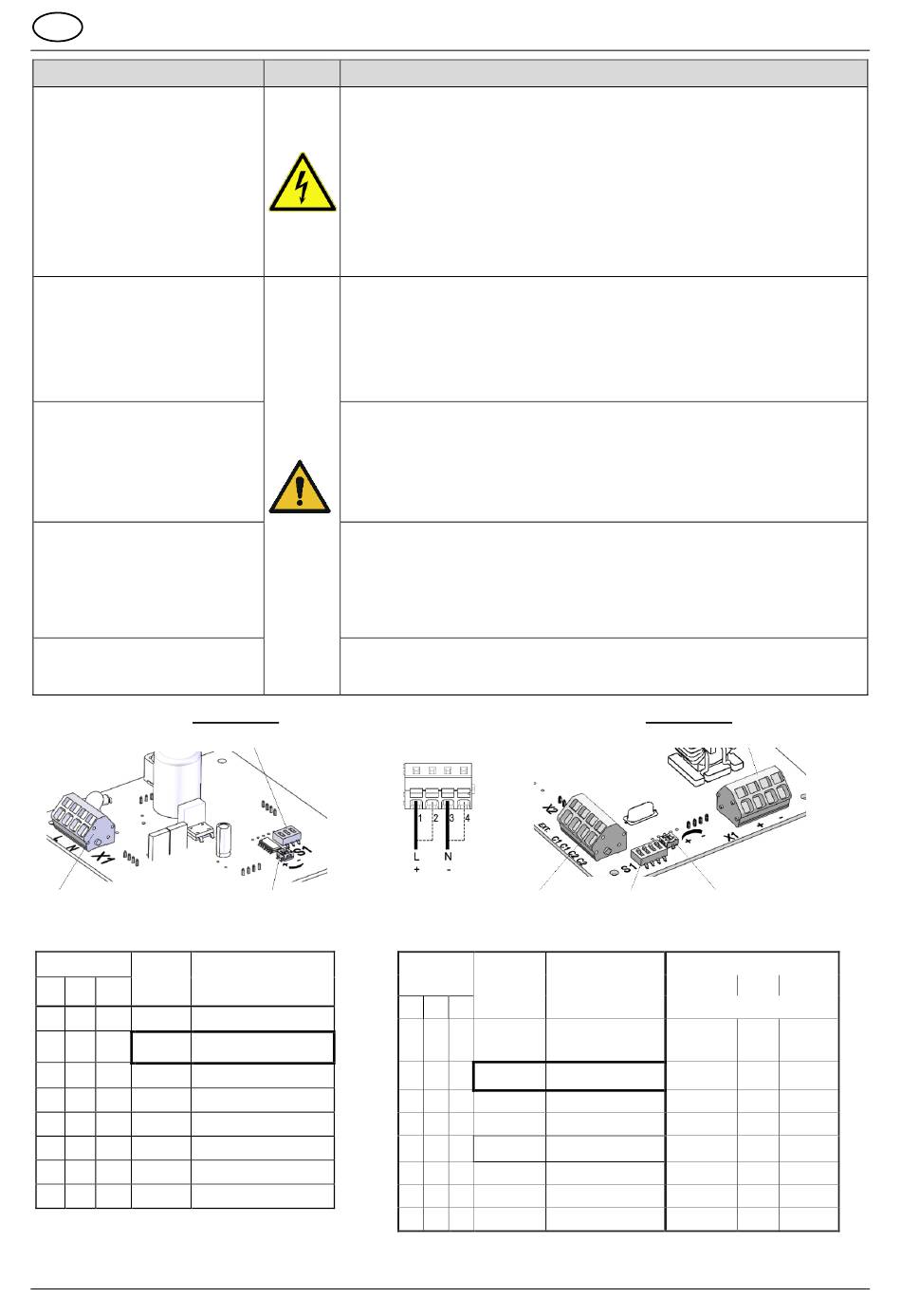

Consignes de sécurité / Notice abrégée Quadro LED-HI 3G/3D
Source du danger
Non-respect des consignes
de sécurité de base
La règle suivante s'applique à
tous les travaux
sur les appareils sous tension :
Seul le personnel qualifié est
autorisé à travailler sur les appa-
reils électriques !
Non-respect de l'usage
auquel l'appareil est destiné
Description de service
non respectée.
Non-respect des indications
de la plaque signalétique
Travaux d'installation /
de maintenance
Luminosité élevée de la
fonction flash.
Version CA
X1
Commande de
l'intensité lumineuse
Raccordement de la
(15 – 100 %)
tension de service
S1
N° mode
opé-
1
2
3
ratoire
1
Flash
OFF OFF OFF
2
OFF OFF ON
Flash
3
Fixe
OFF ON
OFF
4
Clignotant 1 Hz
OFF ON
ON
5
Flash
ON OFF OFF
6
Clignotant 2 Hz
ON OFF
ON
7
Flash
ON ON
OFF
8
Flash
ON ON
ON
*
Réglage d'usine
04/2019
Danger
Degré de risque / Conséquences possibles / Contre-mesures
DANGER - Danger de mort par décharge électrique
Les appareils sous tension et les câbles de raccordement dénudés peuvent
provoquer des décharges électriques et des accidents graves.
➢ Les travaux sur les branchements électriques ne peuvent être effectués
que par des professionnels agréés, formés en électrotechnique.
➢ Avant le montage, débrancher tous les câbles d'alimentation électrique et
veiller à ce que le courant ne soit pas rétabli. S'assurer toujours de
l'absence de tension.
➢
La tension de service ne doit être appliquée que lorsque le boîtier est
solidement fermé
AVERTISSEMENT - Risque lié à une utilisation non conforme des
appareils
Une utilisation non conforme peut entraîner des accidents graves.
➢
Lors de l'installation, s'assurer que le câble de raccordement est proté-
gé contre la traction et la torsion.
Les appareils sont uniquement destinés à une installation stationnaire.
DANGER - Risque lié à la détérioration des appareils
Le non-respect des indications de la plaque signalétique peut en-
traîner des accidents graves.
➢ Lors de l'installation et de la maintenance des appareils, toujours tenir
compte des indications figurant sur la plaque signalétique.
➢
Tenir compte de la résistance chimique du plastique polycarbonate.
ATTENTION - Risque de blessures par des arêtes vives ou
des composants chauds
➢ Porter des gants lors des travaux d'installation, de montage ou
d'entretien / de maintenance.
➢
Réaliser le câblage à l'écart des arêtes vives, des coins pointus et des
composants internes.
ATTENTION
➢
Pour éviter toute altération de la vision, éviter de regarder en permanence
et directement le feu activé.
S1 Choix du mode opératoire
X1
Entrée de commande
1
0,75 Hz
OFF OFF OFF
*
1 Hz
OFF OFF ON
OFF ON OFF
2 Hz
OFF ON ON
ON OFF OFF
0,1 Hz
ON OFF ON
0,5 Hz
ON ON OFF
ON ON ON
Position de l'interrupteur S1.4 avec commande externe : ON
*
Réglage d'usine
Page 2/2
.
X1 Raccordement de la tension de service
X2
Choix du mode
externe
opératoire
S1
N° mode
opératoire
2
3
Prêt pour
1
commande ex-
terne
2
Flash
3
Fixe
4
Clignotant 1 Hz
5
Flash
6
Clignotant 2 Hz
7
Flash
8
Flash
Version CC
S1
Commande de
l'intensité lumineuse
(15 - 100 %)
Commutation par ...
C1
C2
C1 + C2
... sur n° mode opératoire :
3
2
*
4
--
1 Hz
--
4
--
--
2 Hz
7
6
8
--
0,1 Hz
--
8
0,5 Hz
--
--
4
4
4
--
8
8
8
--
