BESCHRIJVING AANSLUITING KANAALVERWARMER
Beschikbare typen:
Codenummer Capaciteit
5997460 1 kW
5997461 2 kW
5997462 3 kW
Installatie van een kanaalverwarmer op een ERV
1. Bevestig de kanaalverwarmer in de uitgaande luchtstroom van de ERV (Toevoer)
2. Let op de richting van de luchtstroom, aangegeven met een pijl op de kanaalverwarmer.

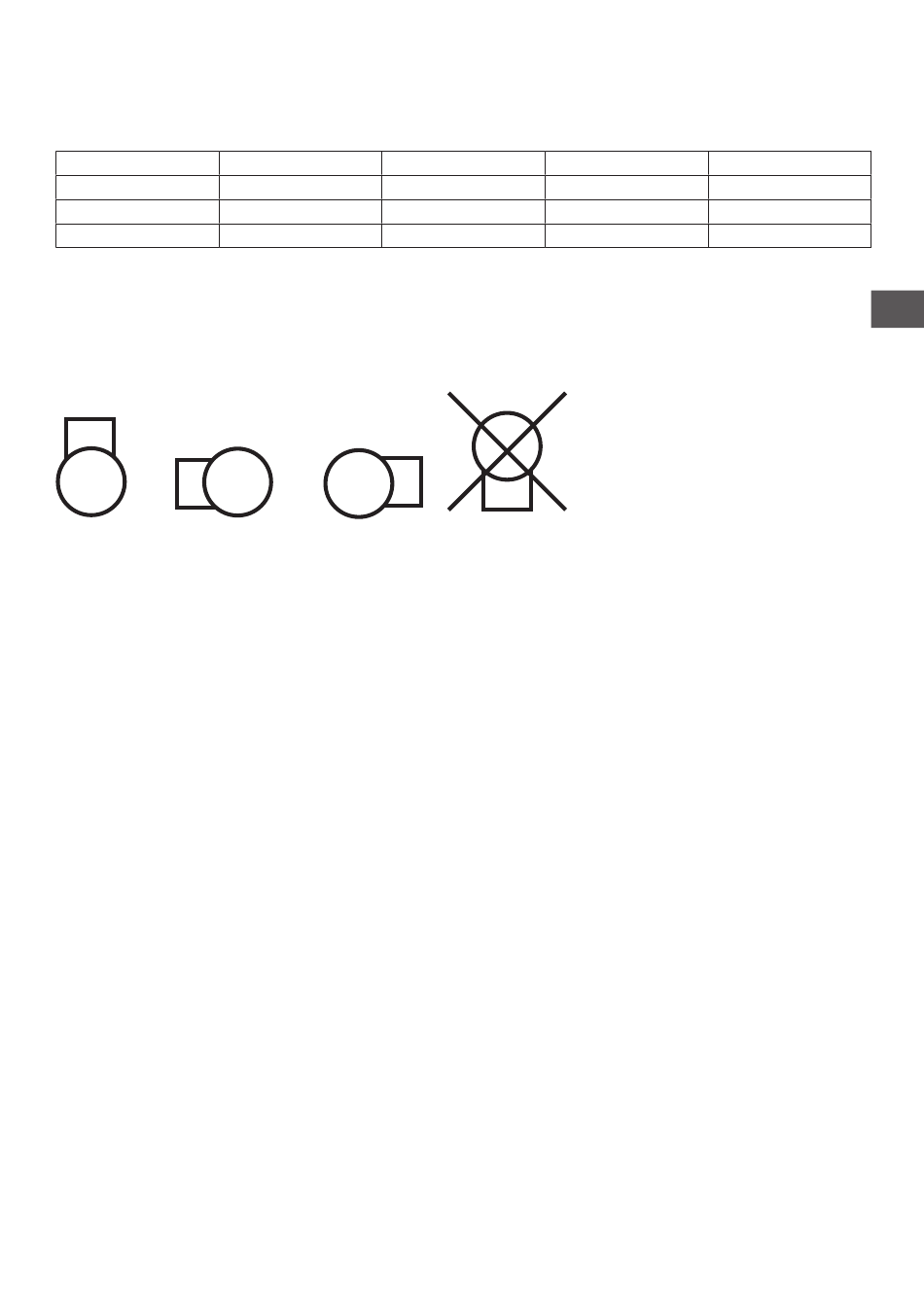

3. Plaats de kanaalverwarmer zoals aangegeven in onderstaande pictogrammen:
(elektrische connectiebox naar onderen niet toegestaan i.v.m. werking maximaal thermostaat)
4. Plaats de meegeleverde temperatuursensor in het kanaal na de kanaalverwarmer in de luchtstroom.
Afstand: 3 keer de buisdiameter. De meetsonde in het midden van de buis plaatsen.
Stroomopname Buisdiameter
4.4 A Ø 200 mm
8.8 A Ø 250 mm
13.2 A Ø 350 mm
Min. luchthoeveelheid
170 m /h
3
270 m /h
3
520 m /h
3
