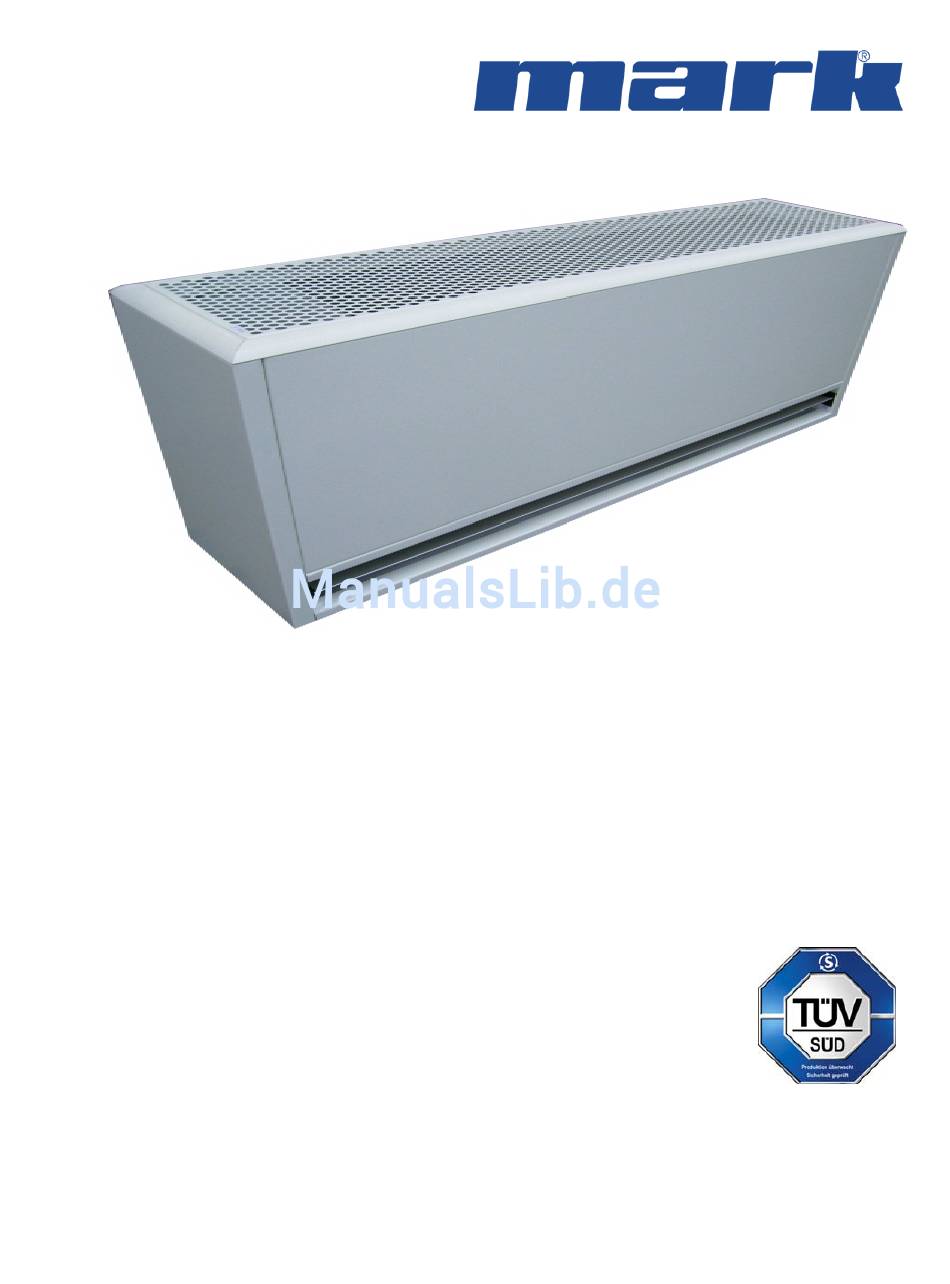

- Seite 1 TÜRLUFTSCHLEIERANLAGEN Modellreihe Easyair MONTAGE- UND BEDIENUNGSANLEITUNG Diese Anleitung für zukünftige Verwendungen sorgfältig aufbewahren! Vor Inbetriebnahme bitte unbedingt lesen! Ausgabe 140801...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitskennzeichnung Bestimmungsgemäße Verwendung Einsatzbereich Geltungsbereich Sicherheitshinweise Platzierung der Türluftschleieranlage Ausblashöhe Montage Standard Türluftschleieranlage Zwischendecken Türluftschleieranlage Heizungsanschluss bei Pumpenwarmwasser– Betrieb Deckenbefestigung Easyair SLW Standard Easyair AK Easyair Z Elektro- und Elektroheizungsanschluss Datenkabel Schaltgeräte Inbetriebnahme Vor der Inbetriebnahme Inbetriebnahme Nach der Inbetriebnahme Wartungsanleitung Wartungsintervall Reinigungsintervall... -
Seite 3: Gefahr Durch Elektrischen Strom
Sicherheitskennzeichnung Unbedingt beachten! Die Nichtbeachtung dieses Hinweises kann schwere Sach- Achtung! oder Personenschäden zur Folge haben. Gefahr durch Die Nichtbeachtung dieses Hinweises kann schwere Sach- elektrischen oder Personenschäden durch elektrischen Strom zur Folge Strom haben. Die Nichtbeachtung dieses Hinweises kann die einwand- Hinweis freie Funktion nicht gewährleistet werden Lesen Sie diese Anleitung vor Beginn der Montage und In-... -
Seite 4: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Die Easyair Türluftschleieranlage wird nach dem neuesten Stand der Technik und Sicherheitsregeln gebaut. Die Türluftschleieranlage dient zur Vermeidung von Luftströmungen zwischen Außen- und Innenbereichen. Sie vermindert den Luft- und Temperaturaustausch im Türbereich und schafft somit eine Behaglichkeitszone. Die Luftansaugtemperatur sollte + 40 °C nicht übersteigen. Liegt die Luftansaugtemperatur unter + 7 °C, so ist eine Frostschutzsicherung vorzusehen. -
Seite 5: Sicherheitshinweise
Sicherheitshinweise Für Schäden, die durch einen falschen Anschluss oder unsachgemäße Handhabung entstehen, wird keine Haftung übernommen. • Lesen Sie diese Montage- und Bedienungsanleitung aufmerksam durch. • Der Anschluss und Service der Türluftschleieranlagen darf nur durch autorisiertes Fachpersonal durchge- führt werden. •... -
Seite 6: Montage
Montage • Während des Transportes oder der Montage nicht unter schwebenden Lasten stehen! • Für die Montage nur standsichere Gerüste und Hebebühnen verwenden • Beachten Sie die allgemeinen Sicherheits- und Unfallverhütungsvorschriften. Die Revisionsöffnung muss jederzeit zugänglich sein! Damit eine ordnungsgemäße Wartung und/ oder Reparatur erfolgen kann, ist darauf zu achten, dass die Revisi- onsöffnung auch nicht durch bauseitige Unterkonstruktionen, z.B. -
Seite 7: Deckenbefestigung
Deckenbefestigung * Verwenden Sie bei der Deckenmontage die dafür vorgesehene Aufhängepunkte. Die Anzahl der Aufhängung variiert je nach Gerätetyp bzw. Gerätelänge Easyair Modell AK + Z Easyair Modell Standard Befestiguns- Befestiguns- punkte punkte Deckenbefestigungs- Set Deckenbefestigungs- Set Elektroanschluß Elektroanschluß Wand Wand Ansauggitter Türrahmen... -
Seite 8: Elektro- Und Elektroheizungsanschluss
Elektro- und Elektroheizungsanschluss Fehler beim Anschluss Türluftschleieranlage können Beschädigungen führen. Für Schäden die durch falschen Anschluss oder unsachgemäßen Handhabung entstehen, wird nicht gehaftet. Für den Elektroanschluss sind die Vorschriften des örtlichen EVU und VDE zu berücksichtigen. Unbedingt Klemmenbezeichnung und Schaltplan beachten. Vor allen Arbeiten an der Türluftschleieranlage sind die Sicherheitshinweise unbedingt zu prüfen bzw. -
Seite 9: Inbetriebnahme
Inbetriebnahme Vor der Inbetriebnahme Vor Inbetriebnahme der Türluftschleieranlage sind alle Anlagenteile auf ihre ordnungsgemäße Montage hin zu überprüfen. Besonderer Augenmerk sollte auf folgende Punkte liegen: Ist die Aufhängung der Türluftschleieranlage einwandfrei? Ist die Dichtigkeitsprüfung von Vorlauf und Rücklauf, einschließlich aller Zubehörteile wie z.B. Magnet- ventil, Ausblastemperaturregler, Automatikentlüfter, Anlagenfilter usw. -
Seite 10: Wartungsintervall
Wartungsanleitung Wartungsintervall Die Wartung sollte vor Beginn der Heizperiode durchgeführt werden, damit eine ordnungsgemäße Funktion der Türluftschleieranlage gegeben ist. Reinigungsintervall Die Reinigung der Ansauggitter ist abhängig vom Grad der Verschmutzung. Erfahrungsgemäß ist eine Reinigung alle 3 bis 6 Wochen nötig. Reinigung Gehäuse Äußere Verunreinigungen des Gehäuse haben keinen Einfluss auf die Funktion. -
Seite 11: Optionales Zubehör Deckenbefestigung Dbs
Optionales Zubehör Deckenbefestigung DBS Deckenbefestigung mit Schwingungsdämpfer und Schallschutzaufhängung M 8 Kontermutter M 8 Gewindestangen M 8 Länge 1 m Kontermutter M 8 Spannschloss M 8 Verstellbereich 30 mm Gewindestift M 8 mit Links- und Rechtsgewinde Kontermutter M 8 Dübel gehören nicht zum Lieferumfang! Bei der Auswahl der Dübel unbedingt das Gerätegewicht und die Materialzulassung beachten! Bei der Montage der Spannschlösser ist darauf zu achten, dass sich die verwendete Gewindestange bei der Regulierung nicht aus der Einnietmutter oder aus dem Nutsteine herausdreht. -
Seite 12: Optionales Zubehör Ausblastemperaturregler Mr/L
Optionales Zubehör Ausblastemperaturregler MR/L Ausblastemperaturregler MR/L Ausblastemperaturregler MR/L 3- Wege als Misch- oder Verteilventil Ventilgröße DN 15 DN 20 DN 25 DN 32 offen Kvs- Wert max. Differenzdruck °C Vorlauf Temperatur ND- Dampf zul. Druck °C zul. Temperatur Hohe Ansprechempfindlichkeit durch freiliegenden Flüssigkeitsfühler. Senkrechter Einbau möglich. -
Seite 13: Optionales Zubehör Frostschutzthermostat Ft
Optionales Zubehör Magnetventil MV/L Anschluss Kv- Wert G innen EV 220B 15 B 1/2 “ EV 220B 20 B 1/2 “ EV 220B 25 B 3/4 “ 11,0 EV 220B 32 B 1 “ 18,0 EV 220B 42 B 1 1/4 “ 24,0 EV 220B 50 B 1 1/2 “... -
Seite 14: Türkontaktmagnetschalter Tkm
Optionales Zubehör: Türkontaktmagnetschalter TKM nur in Verbindung mit GTM II oder GTM III Technische Daten: Schaltabstand: mind. 14 mm Leistungsklasse: 5 VA / 0,1 / 24 V DC Kabellänge: Anschlussleitung: LIYY 3 x 0,14 mm² Magnet: Alinco 500 Schalterart: Umschalter (NO/NC) Gehäuse: Aluminium Gehäusefarbe:... -
Seite 15: Raumthermostat Rt
Optionales Zubehör: Raumthermostat RT nur in Verbindung mit GTM II RAM 708 Raumthermostat, Wandaufbau Wandgehäuse weiß 75 x 75 x 28 mm Raumtemperaturregler mit Möglichkeit der thermischen Rückführung Geeignet für alle Heizungsarten z. B. Wasser-/ Elekroheizung Einstellregler +5 °C bis +30 °C mit mechanischer Einstellbegrenzung oder Feststellung RAM 701 mit Schließer RAM 708 mit Wechsler...
