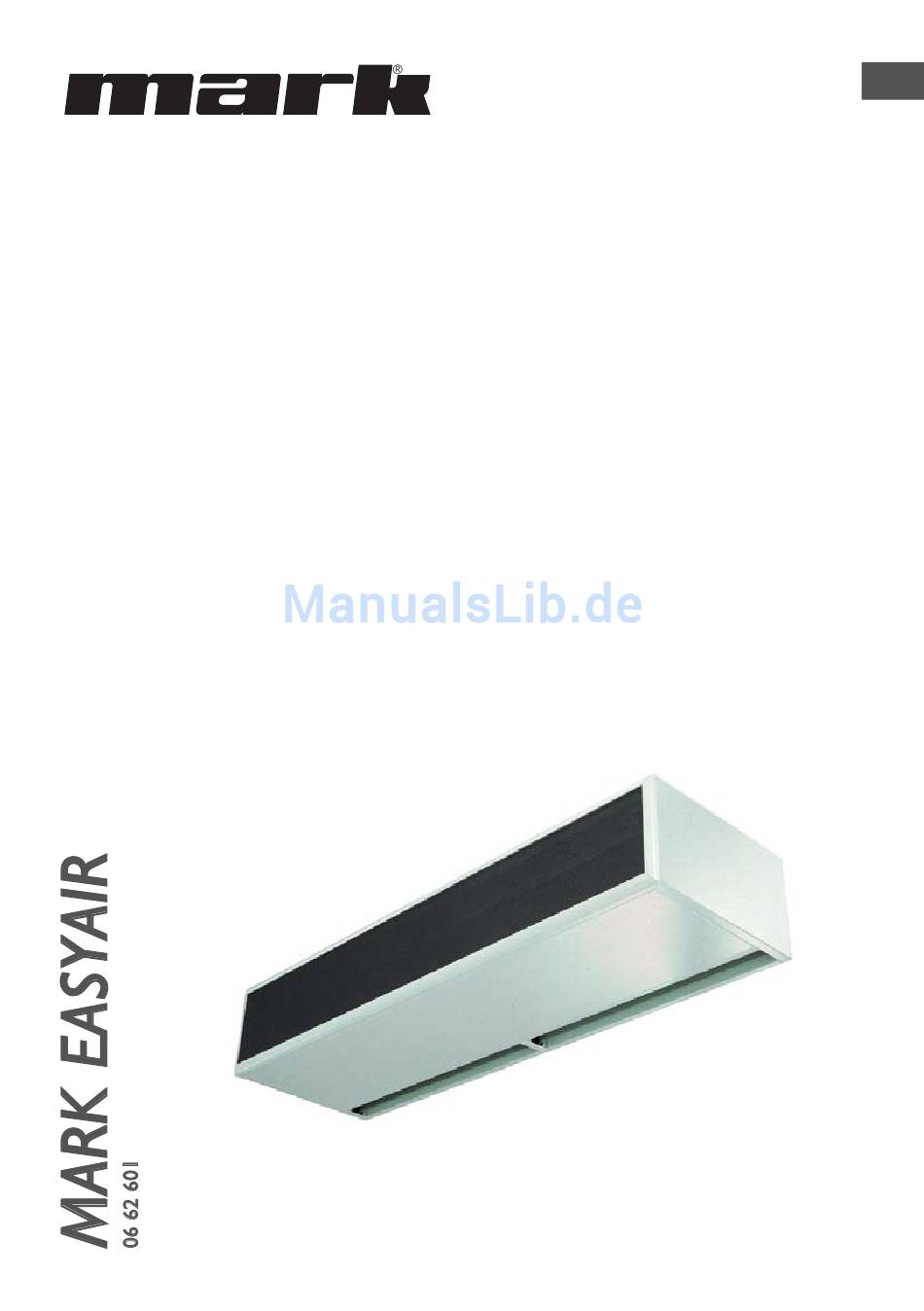

- Seite 1 Technisches handbuch LSA LUCHTGORDIJNEN MONTAGE- EN BEDIENINGS HANDLEIDING >Effect (BP, GP), >Contur Effect, >Design Effect >Special Effect, >Roto Effect...
-
Seite 2: Inhaltsverzeichnis
Sicherheitshinweise ......................................Platzierung der Türluftschleieranlage Ausblashöhe Montage ............................................Standard Türluftschleieranlage Zwischendecken Türluftschleieranlage Heizungsanschluss bei Pumpenwarmwasser– Betrieb Deckenbefestigung ......................................Easyair SLW Standard Easyair AK Easyair Z Elektro- und Elektroheizungsanschluss ............................Datenkabel Schaltgeräte Inbetriebnahme ........................................Vor der Inbetriebnahme Inbetriebnahme Nach der Inbetriebnahme Wartungsanleitung ...................................... -
Seite 3: Bestimmungsgemäße Verwendung

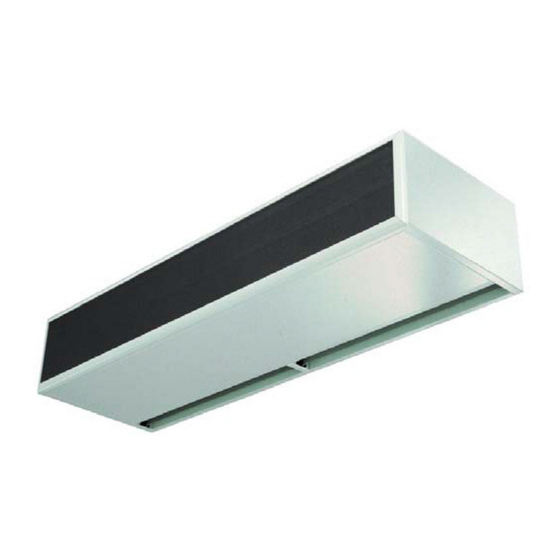

Bestimmungsgemäße Verwendung Die Mark Easyair Türluftschleieranlage wird nach dem neuesten Stand der Technik und Sicher- heits regeln gebaut. Die Türluftschleieranlage dient zur Vermeidung von Luftströmungen zwischen Außen- und Innenbereichen. Sie vermindert den Luft- und Temperaturaustausch im Türbereich und schafft somit eine Behaglichkeitszone. Die Luftansaugtemperatur sollte + 40 °C nicht überstei- gen. -
Seite 4: Sicherheitshinweise
Ausblashöhe Geräte-Type Ausblashöhe / Geräte-Type Ausblashöhe / Wurfweite Zephyr S 2,10 m Wurfweite Zephyr M 2,40 m Easyair S 2,10 m Zephyr L 2,70 m Easyair M 2,40 m Zephyr LX 3,00 m Easyair L 2,70 m Easyair LX 3,00 m... -
Seite 5: Montage
Schwingung geraten. Heizungsanschluss bei Pumpenwarmwasser-Betrieb Heizungsanschluss bei Die für den Pumpenwarmwasser- Betrieb vorgesehene Mark Türluftschleieranlage ist mit einem Wärmetauscher ausgestattet. Vor- und Rücklauf sind auf der Türluftschleieranlage beschriftet und Pumpenwarmwasser-Betrieb befinden sich standardmäßig oben auf der linken Geräteseite. Das jeweilige Innengewinde der Heizungsanschlüsse entnehmen Sie bitte den technischen Daten. -
Seite 6: Deckenbefestigung
Deckenbefestigung * Deckenbefestigung * Deckenbefestigung Deckenbefestigung * Verwenden Sie bei der Deckenmontage die dafür vorgesehene Aufhängepunkte. Die Anzahl der Aufhängung variiert je nach Gerätetyp bzw. Gerätelänge. Verwenden Sie bei der Deckenmontage die dafür vorgesehene Aufhängepunkte. Verwenden Sie bei der Deckenmontage die dafür vorgesehene Aufhängepunkte. Die Anzahl der Aufhängung variiert je nach Gerätetyp bzw. -
Seite 7: Elektro- Und Elektroheizungsanschluss
Elektro- und Elektroheizungsanschluss Fehler beim Anschluss der Türluftschleieranlage können zu Beschädigungen führen. Für Schäden die durch falschen Anschluss oder unsachgemäßen Handhabung entstehen, wird nicht gehaftet. Für den Elektroanschluss sind die Vorschriften des örtlichen EVU und VDE zu berücksichtigen. Unbedingt Klemmenbezeichnung und Schaltplan beachten. -
Seite 8: Inbetriebnahme
Inbetriebnahme Vor der Inbetriebnahme Inbetriebnahme Vor Inbetriebnahme der Türluftschleieranlage sind alle Anlagenteile auf ihre ordnungsgemäße Montage hin zu überprüfen. Besonderer Augenmerk sollte auf folgende Punkte liegen: – Ist die Aufhängung der Türluftschleieranlage einwandfrei? Vor der Inbetriebnahme – Ist die Dichtigkeitsprüfung von Vorlauf und Rücklauf, einschließlich aller Zubehörteile wie z.B. Magnetventil, Ausblastemperaturregler, Automatikentlüfter, Anlagenfilter usw. -
Seite 9: Wartungsanleitung
Demontage nicht erforderlich. Die Verunreinigungen können mit einem em Pinsel entfernt werden. Ebenso kann die Reinigung auch mit einem feuchten Tuch durch- Mark Türluftschleieranlagen sind so konzipiert, dass die Reinigung einfach durchgeführt werden kann. Um das Ansauggitter zu reinigen, ist eine Demontage nicht erforderlich. Die Verunreini- gungen können mit einem Staubsauger und einem Pinsel entfernt werden. -
Seite 10: Optionales Zubehör Deckenbefestigung Dbs
Optionales Zubehör Deckenbefestigung DBS Optionales Zubehör Deckenbefestigung DBS Deckenbefestigung mit Schwingungsdämpfer und Schallschutzaufhängung M 8 Deckenbefestigung mit Schwingungsdämpfer und Schallschutzaufhängung M 8 Kontermutter M 8 Kontermutter M 8 Gewindestangen M 8 Gewindestangen M 8 Länge 1 m Länge 1 m Kontermutter M 8 Kontermutter M 8 Spannschloss M 8... -
Seite 11: Ausblastemperaturregler Mr/L
Optionales Zubehör Optionales Zubehör Ausblastemperaturregler MR/L Ausblastemperaturregler MR/L Optionales Zubehör Optionales Zubehör Ausblastemperaturregler MR/L Ausblastemperaturregler MR/L V V e e n n t t i i l l g g r r ö ö ß ß e e D D N N 1 1 5 5 D D N N 2 2 0 0 D D N N 2 2 5 5 D D N N 3 3 2 2 Kvs- Wert o o f f f f e e n n... -
Seite 12: Magnetventil Mv/L
Optionales Zubehör Optionales Zubehör Optionales Zubehör Magnetventil MV/L Magnetventil MV/L Magnetventil MV/L Optionales Zubehör Magnetventil MV/L Optionales Zubehör Anschluss Kv- Wert Anschluss Anschluss Kv- Wert Kv- Wert T T y y p p A A n n s s c c h h l l u u s s s s K K v v - - W W e e r r t t Magnetventil MV/L G innen... -
Seite 13: Optionales Zubehör Türkontaktmagnetschalter Tkm
Optionales Zubehör Türkontaktmagnetschalter TKM Optionales Zubehör Türkontaktmagnetschalter TKM Optionales Zubehör Türkontaktmagnetschalter TKM Technische Daten: T T e e c c h h n n i i s s c c h h e e D D a a t t e e n n : : Optionales Zubehör Schaltabstand: 18 mm... -
Seite 14: Raumthermostat Rt
Optionales Zubehör Raumthermostat RT Optionales Zubehör Raumthermostat RT RAM 708 Raumthermostat, Wandaufbau RAM 708 Raumthermostat, Wandaufbau Wandgehäuse weiß 75 x 75 x 28 mm Wandgehäuse weiß 75 x 75 x 28 mm Raumtemperaturregler mit Möglichkeit der t Rückführung Raumtemperaturregler mit Möglichkeit der thermischen Rückführung Geeignet für alle Heizungsarten z. -
Seite 15: Funktions- Und Bedienungsanleitung Tronic P
Bedienungsanleitung Tronic P Funktions- und Bedienungsanleitung Tronic P Funktions- und Bedienungsanleitung Tronic P Abmessung 12 1. Anlage EIN Abmessung 12 1. Anlage EIN Abmessung 12 Mit der AUF / AB Taste wird die Türluftschleieranlage in Betrieb gen 1. Anlage EIN Mit der AUF / AB Taste wird die Türluftschleieranlage in Betrieb gen Einschaltung nur die OFF- LED leuchten, so fehlt die DDC- Fre Mit der AUF / AB Taste wird die Türluftschleieranlage in Betrieb gen... -
Seite 16: Anlaufschaltung
4. Erstinbetriebnahme 4.1. Selbsttest 4. Erstinbetriebnahme Nach dem Einschalten der Netzspannung erfolgt ein Selbsttest der E 4 4 . . 1 1 . . S S e e l l b b s s t t t t e e s s t t Reset durchgeführt. -
Seite 17: Technische Zeichnung
Frostschutz- thermostat (optional) DDC- Freigabe Thermokontakt zum Eingang CONTROL AUXILIAR der Folgeplatine CONTROL... - Seite 18 75115...
