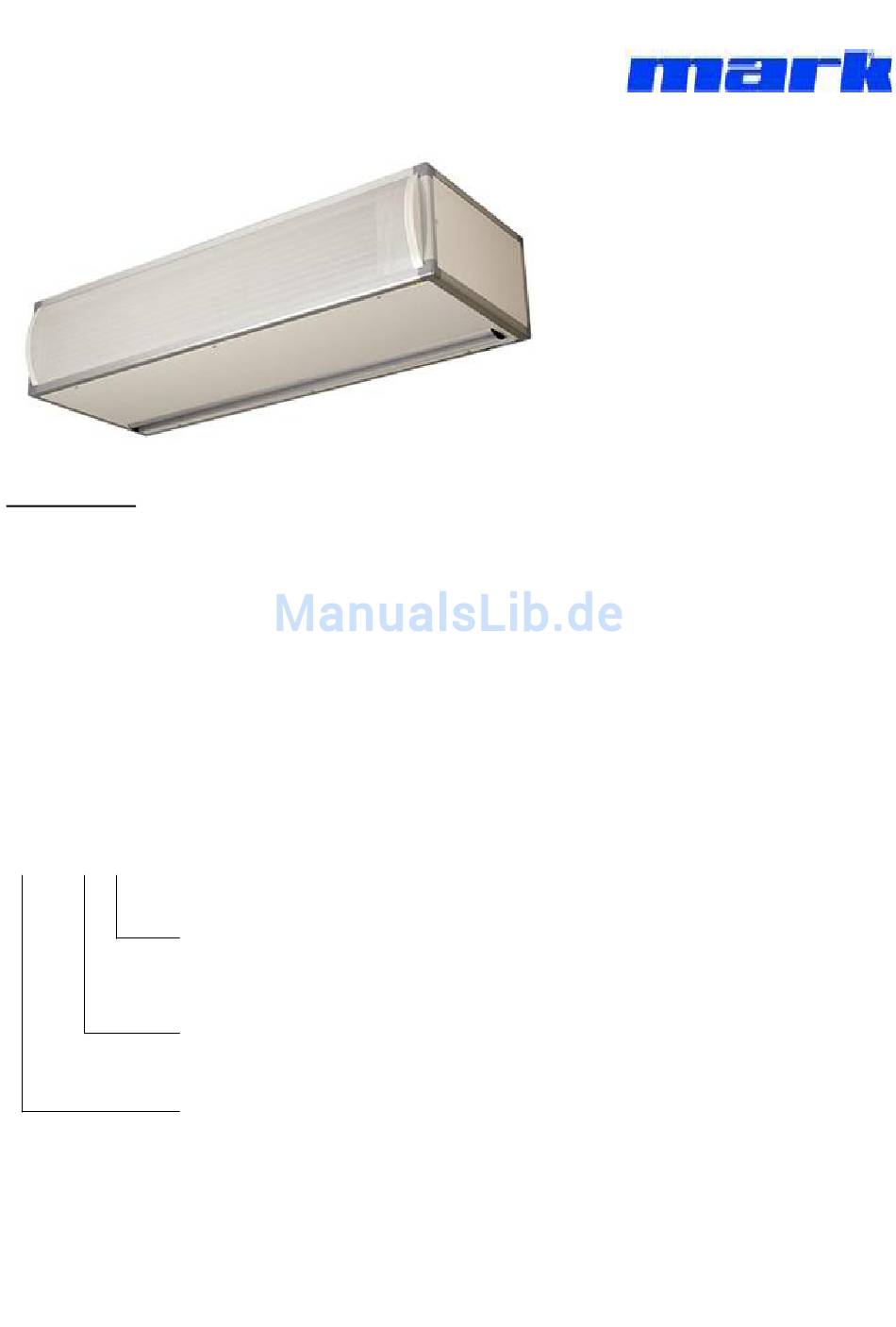

Technisches Handbuch Türluftschleier Typ: TANNER LGD / AIRA Beschreibung: Der Gehäuserahmen besteht aus eloxiertem Aluminium-Hohlprofilen mit Kunststoff-Eckverbindern. Gerät mit doppelwandigen mit Mineralfaser isolierten Deckblechen, innen verzinkt, außen RAL 9002 mit Schutzfolie versehen. Zur einfachen Aufhängung des Gerätes mit Gewindestangen an der Decke sind Gewindemuffen M8 angebracht.
Seite 2
Typen 0710023 Hauptschalter für Türluftschleier für alle Typen 0710024 Thermostatventil 3/4" dg für alle Typen 0770031 Ausblastemperaturfühler mit Kapillar 2 Lfm. für alle Typen 0770034 Mark Deutschland GmbH, Siemenstrasse 16, 47533 Kleve Telefon: 02821/97857-0 Fax: 02821/97857-10 E-Mail: Info@markklimatechnik.de...
Seite 3
Der Luftleitkanal an diesem Luftverteiler ist so ausgeführt, das er Luftturbolenzen vermindert. Dadurch wird die Wirkungsweise verbessert, der Schallpegel reduziert, und das Eindringen der Kaltluft von außen wird nahezu unmöglich. Mark Deutschland GmbH, Siemenstrasse 16, 47533 Kleve Telefon: 02821/97857-0 Fax: 02821/97857-10 E-Mail: Info@markklimatechnik.de...
Seite 4
Comfort - Ausführung: Mark Deutschland GmbH, Siemenstrasse 16, 47533 Kleve Telefon: 02821/97857-0 Fax: 02821/97857-10 E-Mail: Info@markklimatechnik.de...
Seite 5
Industrie-Ausführung: Mark Deutschland GmbH, Siemenstrasse 16, 47533 Kleve Telefon: 02821/97857-0 Fax: 02821/97857-10 E-Mail: Info@markklimatechnik.de...
Seite 6
Einbau-Ausführung für den Einbau in die Zwischendecke (ohne weiteres Zubehör) Mark Deutschland GmbH, Siemenstrasse 16, 47533 Kleve Telefon: 02821/97857-0 Fax: 02821/97857-10 E-Mail: Info@markklimatechnik.de...
Seite 7
GRAC 10 0710042 GRAC 15 1,5 m 0710043 GRAC 20 0710044 Luftansaugbogen 90 ° für Breite Bestellcode: PLA 10 0710046 PLA 15 1,5 m 0710047 PLA 20 0710048 Mark Deutschland GmbH, Siemenstrasse 16, 47533 Kleve Telefon: 02821/97857-0 Fax: 02821/97857-10 E-Mail: Info@markklimatechnik.de...
Seite 8
N = Null Türluftschleier L = Leiter Einspeisung T = Leiter Türluftschleier S = Leiter Stellantrieb (Optional) B = Bewegungsmelder (230V) (Optional) B= Bewegungsmelder (Optional) max 6 A Stromaufnahme Mark Deutschland GmbH, Siemenstrasse 16, 47533 Kleve Telefon: 02821/97857-0 Fax: 02821/97857-10 E-Mail: Info@markklimatechnik.de...
