Installations-Anleitung
3. Inbetriebnahme
3.1. Entlüftung
1. System entlüften, bis die Durchflussanzeige stabil ist.
2. Es dürfen keine Fehlercodes angezeigt werden.
3. Display auf plausible Anzeige von Durchfluss- und Temperaturwerten überprüfen.

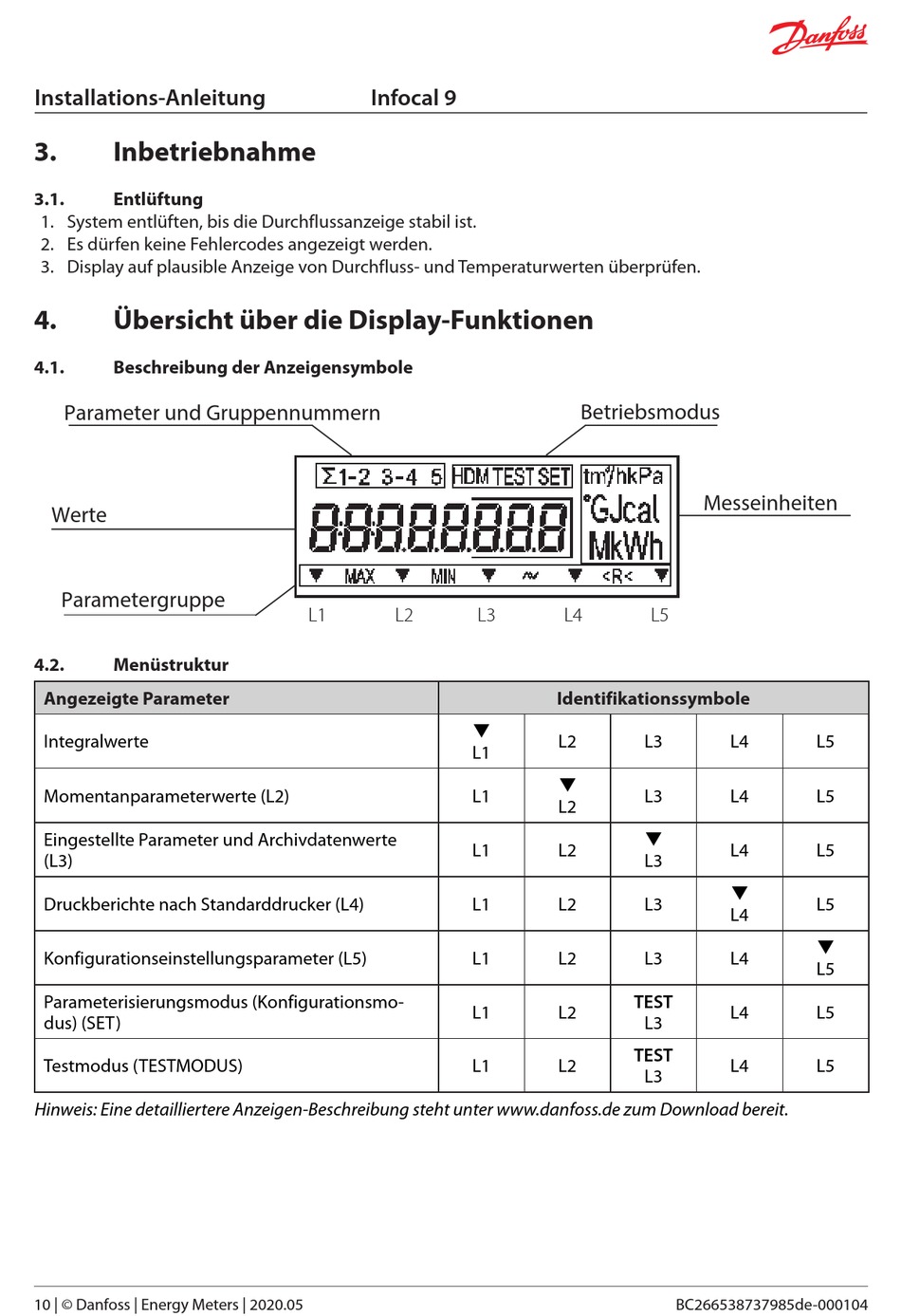

4. Übersicht über die Display-Funktionen
4.1. Beschreibung der Anzeigensymbole
Parameter und Gruppennummern
Werte
Parametergruppe
4.2. Menüstruktur
Angezeigte Parameter
Integralwerte
Momentanparameterwerte (L2)
Eingestellte Parameter und Archivdatenwerte
(L3)
Druckberichte nach Standarddrucker (L4)
Konfigurationseinstellungsparameter (L5)
Parameterisierungsmodus (Konfigurationsmo-
dus) (SET)
Testmodus (TESTMODUS)
Hinweis: Eine detailliertere Anzeigen-Beschreibung steht unter www.danfoss.de zum Download bereit.
10 | © Danfoss | Energy Meters | 2020.05
Infocal 9
L1 L2 L3

L1
L1
L1
L1
L1
L1
L1
Betriebsmodus
Messeinheiten
L4 L5
Identifikationssymbole
L2 L3

L3
L2

L2
L3
L2 L3
L2 L3
TEST
L2
L3
TEST
L2
L3
BC266538737985de-000104
L4 L5
L4 L5
L4 L5

L5
L4

L4
L5
L4 L5
L4 L5
