Installations-Anleitung
1.3. Installation der Temperaturfühler
Beim Umgang mit Temperaturfühlern sehr vorsichtig vorgehen! Die Fühlerkabel sind mit Farbschildern
gekennzeichnet:
• Rot (TH): Fühler in Vorlaufleitung
• Blau (TC): Fühler in Rücklaufleitung
Sicherstellen, dass die Fühler symmetrisch (beide direkt eingetaucht oder beide in einer Tauchhülse)
montiert werden. Die maximale Kabellänge beträgt 10 m. Die Anschlusskabel dürfen nicht gekürzt oder
verlängert werden. Die freien Temperaturfühler können in einem Kugelhahn oder Adapter bzw. in einer
auf Konformität geprüften Tauchhülse für den jeweiligen Fühler installiert werden. Sicherstellen, dass die
Temperaturfühler während des Betriebs durchgehend angeschlossen sind.
Zur Installation in einem Kugelhahn oder Adapter ist ein 4-teiliger Kupplungssatz in einem separaten Beutel
im Lieferumfang enthalten. Siehe Verfahren unter 1 ... 5 rechts. Mit dem mitgelieferten Montagestift einen
O-Ring in die Fühleröffnung legen.
Falls der Fühler in einer Tauchhülse installiert wird, muss er bis zum Boden der Tauchhülse vorgeschoben
und dort befestigt werden. Tauchhülsen sind am besten in T-Stücken mit einem Winkel von 45° oder 90°
zu installieren. Die Spitze der Tauchhülse muss in die dem Durchfluss entgegengesetzte Richtung zeigen
und sich in der Mitte des Rohrs befinden. Temperaturfühler müssen nach der Installation in Tauchhülsen
verplombt werden.
Jegliche Verstöße gegen diese Anleitung beim Betrieb führen zum sofortigen Erlöschen
der Werksgarantie und -validierung.
Plombierung
Seal
a) um 45° geneigt

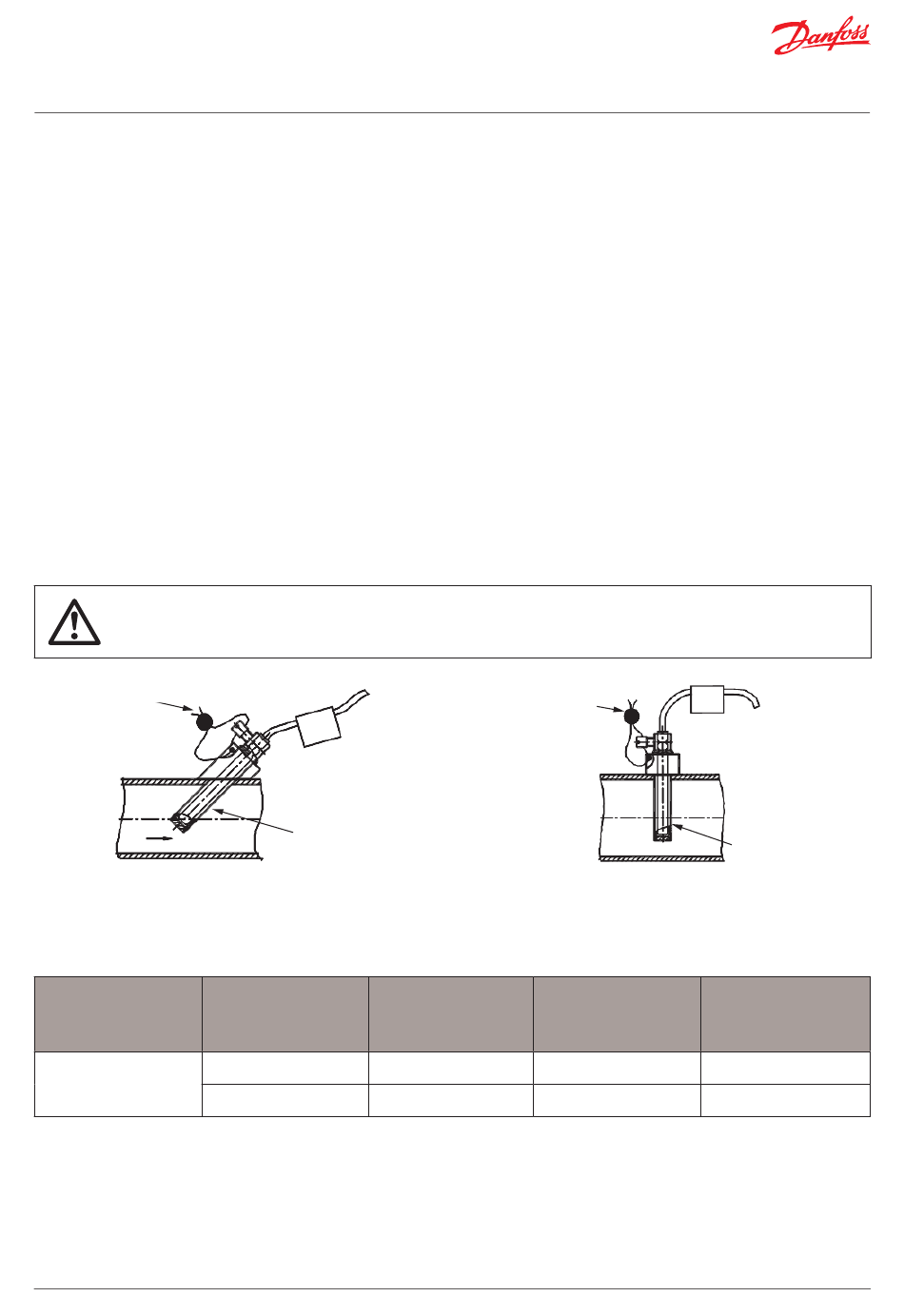

Installationsempfehlungen für Tauchhülsen-Temperaturfühler mit dauerhaft angeschlossener Signalleitung
Temperaturfühlerkabel sollten gemäß der nachfolgenden Tabelle an Klemmen angeschlossen werden:
Rechenwerk-Art
Heiz- oder Heiz-/
Kühlkreisläufe
4 | © Danfoss | Energy Meters | 2020.05
Infocal 9
Pocket
Tauchhülse
Fühlerkennzeich-
nung
Rot
Blau
Plombierung
Seal
Verdrahtung Verdrahtung
2-drahtiger
Fühler
T (5-6) T
Heiß
T (7-8) T
Kalt
Pocket
Tauchhülse
b) senkrecht
Installationspo-
4-drahtiger
Fühler
(1/5-6/2) Vorlaufleitung
Heiß
(3/7-8/4) Rücklaufleitung
Kalt
BC266538737985de-000104
sition
