Installations-Anleitung

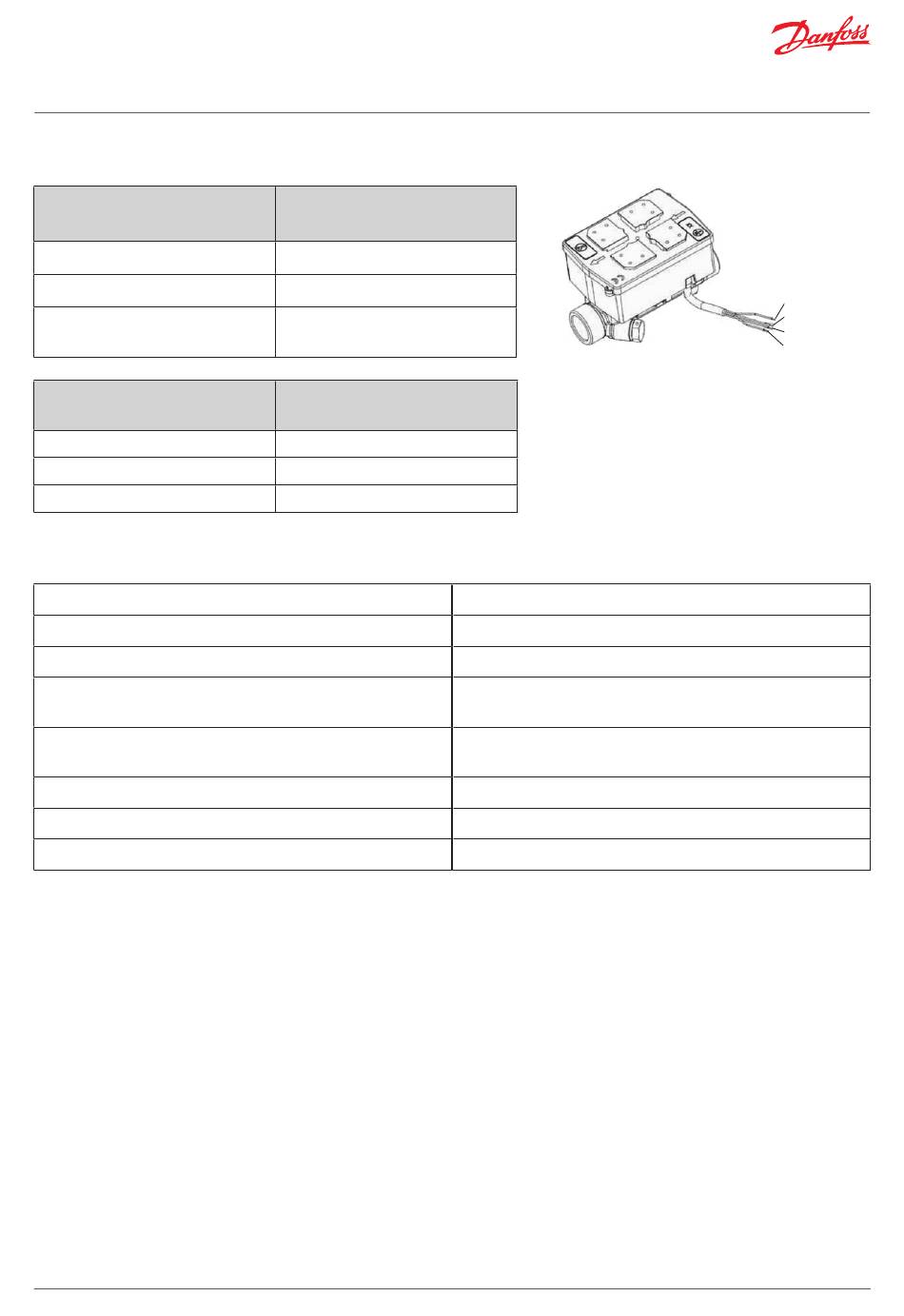

Verdrahtung zum Durchflussfühler SONO 1500 CT:
SONO 1500 CT in
Rücklaufleitung
Vcc (braun)*
Impuls (weiß)
GND (blau)
SONO 1500 CT in
Vorlaufleitung
Vcc (braun)*
Impuls (weiß)
GND (blau)
* nur anschließen bei SONO 1500 CT mit externer Versorgung.
Maximal zulässige Impulseingangsfrequenz und minimal zulässige Impulsdauer.
Zahl der Impulseingänge
Messeinheiten
Impulswertigkeit
Min. Impulszeit
Max. Frequenz der Eingangsimpulse
Impulstyp
Kabellänge zwischen Volumenteil u. Rechenwerk
Kabeltyp
Hinweis:
Um Störeinflüsse zu vermeiden muss ein Sicherheitsabstand von 5cm zwischen Netz- und Impulskabel
eingehalten werden.
Hinweis:
Es wird empfohlen abgeschirmte Kabel mit 0,75mm² für den Impuls- und Netzanschluss zu verwenden.
6 | © Danfoss | Energy Meters | 2020.05
Infocal 9
Infocal 9 Klemme
9 (+U)
52 (q2+)
11 (q1-)
Infocal 9 Klemme
9 (+U)
10 (q1+)
11 (q1-)
2
m³
Konfigurierbar über Steuertasten
5ms
100ms für Kombinationen mit SonoSensor 30
60Hz
5Hz für Kombinationen mit SonoSensor 30
Passive Pulse
Max. 10m
Geschirmtes Twisted-Pair-Kabel
white
weiß
blue
blau
yellow
gelb
brown
braun
BC266538737985de-000104
