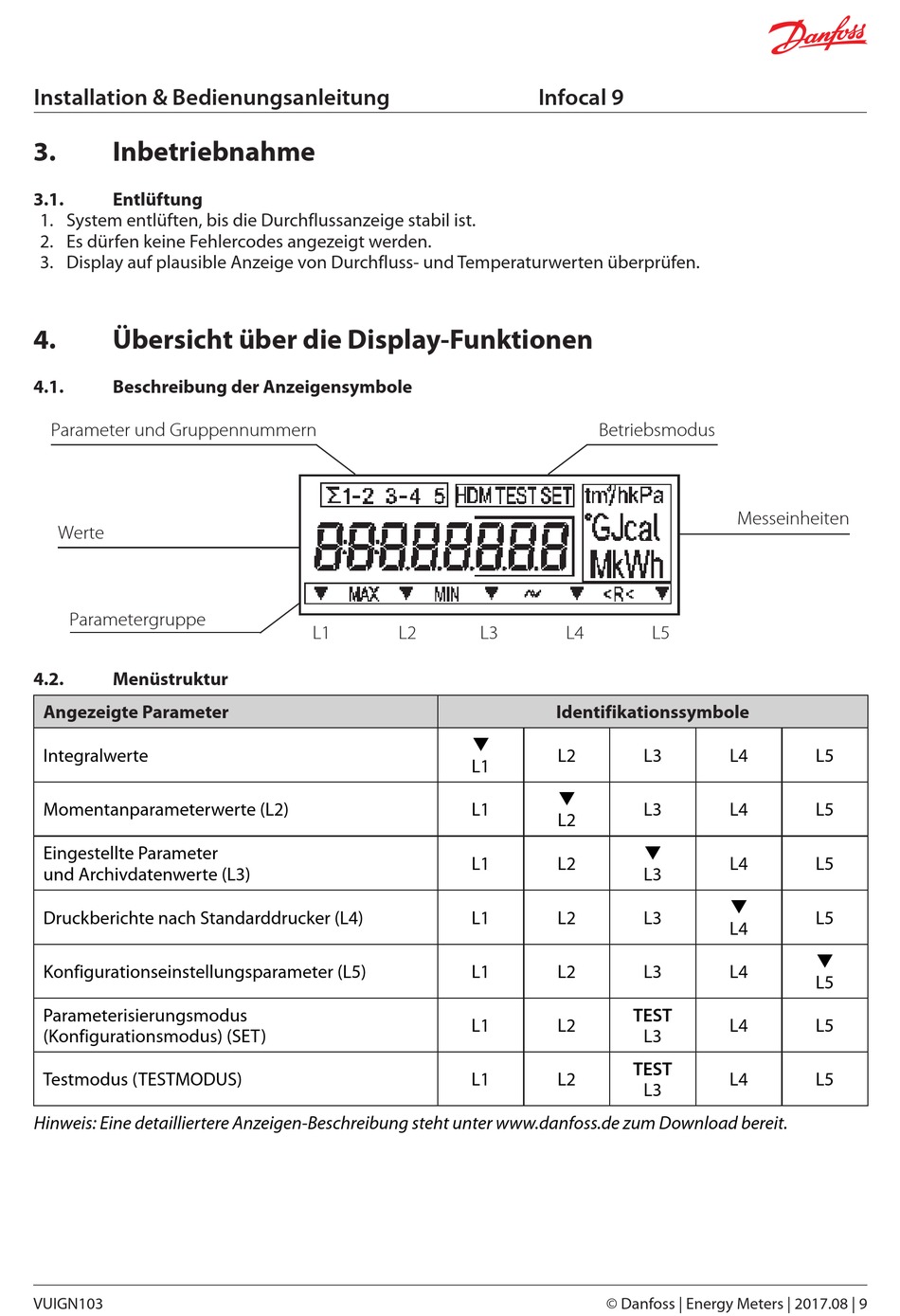

Installation & Bedienungsanleitung
3.
Inbetriebnahme
3.1.
Entlüftung
1. System entlüften, bis die Durchflussanzeige stabil ist.
2. Es dürfen keine Fehlercodes angezeigt werden.
3. Display auf plausible Anzeige von Durchfluss- und Temperaturwerten überprüfen.
4.
Übersicht über die Display-Funktionen
4.1.
Beschreibung der Anzeigensymbole
Parameter und Gruppennummern
Werte
Parametergruppe
4.2.
Menüstruktur
Angezeigte Parameter
Integralwerte
Momentanparameterwerte (L2)
Eingestellte Parameter
und Archivdatenwerte (L3)
Druckberichte nach Standarddrucker (L4)
Konfigurationseinstellungsparameter (L5)
Parameterisierungsmodus
(Konfigurationsmodus) (SET)
Testmodus (TESTMODUS)
Hinweis: Eine detailliertere Anzeigen-Beschreibung steht unter www.danfoss.de zum Download bereit.
VUIGN103
L1
L2
L3
L1
L1
L1
L1
L1
L1
L1
Infocal 9
Betriebsmodus
L4
L5
Identifikationssymbole
L2
L3
L3
L2
L2
L3
L2
L3
L2
L3
TEST
L2
L3
TEST
L2
L3
© Danfoss | Energy Meters | 2017.08 | 9
