Danfoss Infocal 9 Installationsanleitung Seite 5

Installations-Anleitung

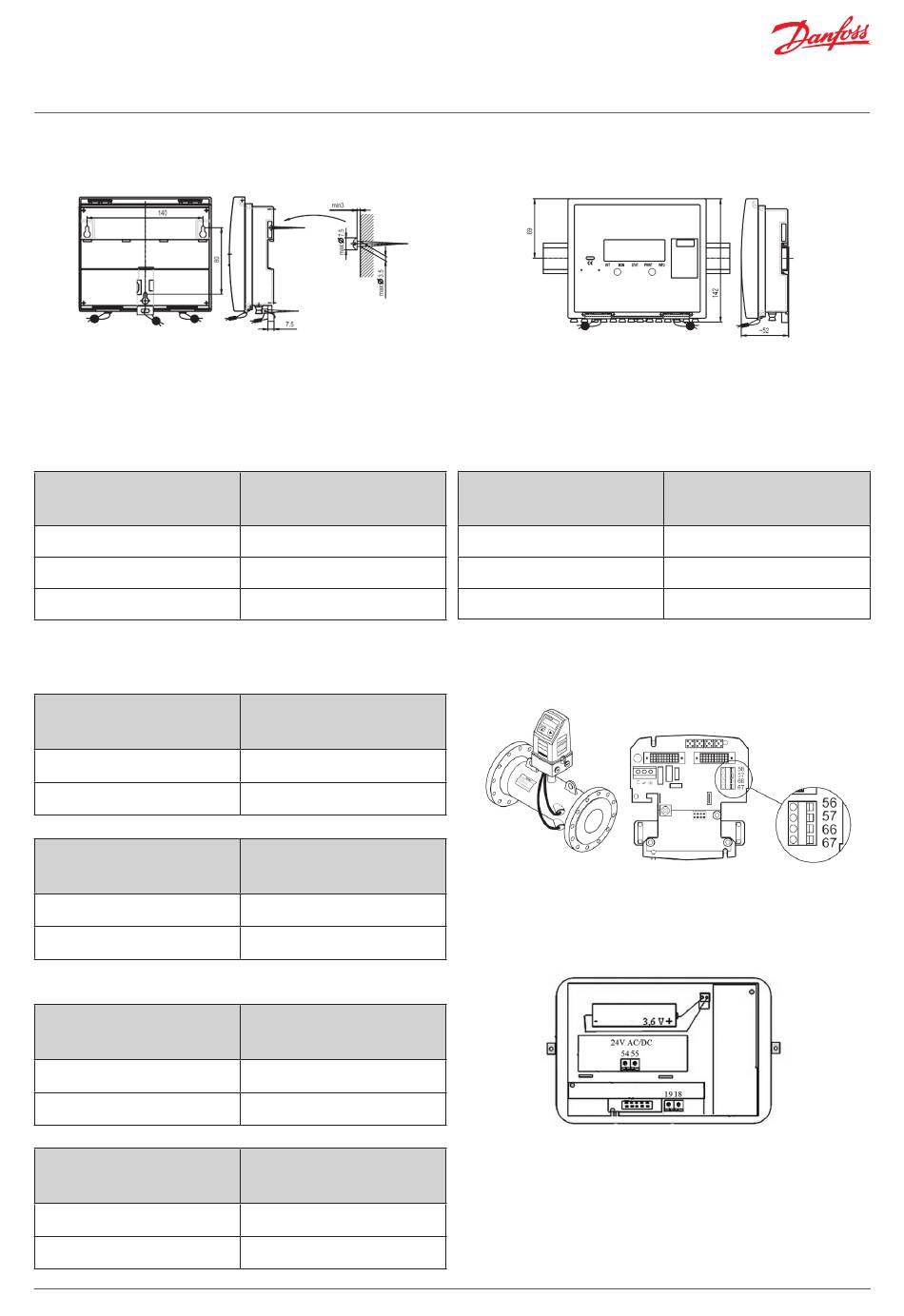

1.4. Montage und Verplombung des Rechenwerks
An der Wand:
1.5. Durchflussmesser- oder Durchflussfühleranschluss
Beim Anschluss des Durchflussmessers/-fühlers an das Energierechenwerk Infocal 9 ist es wichtig,
in Erfahrung zu bringen, in welcher Leitung (Vorlauf -q1 oder Rücklauf -q2) der jeweilige
Durchflussmesser/-fühler installiert wird:
Durchflussfühler
in Rücklaufleitung
Extern 3,6 V*
Durchflussimpuls
Erde
Verdrahtung zum Durchflussmesser SONO 3500 CT:
SONO 3500 CT
in Vorlaufleitung
56 (Durchflussimpuls)
57 (Erde)
SONO 3500 CT
in Rücklaufleitung
56 (Durchflussimpuls)
57 (Erde)
Verdrahtung zum Durchflussfühler SonoSensor 30:
SonoSensor 30
in Vorlaufleitung
18 (Durchflussimpuls
19 (Erde)
SonoSensor 30
in Rücklaufleitung
18 (Durchflussimpuls)
19 (Erde)
BC266538737985de-000104
Infocal 9
Infocal 9 Klemme
9(+U)
52 (q2+)
11 (q2-)
Infocal 9 Klemme
10 (q1+)
11 (q1-)
Infocal 9 Klemme
52 (q2+)
11 (q2-)
Infocal 9 Klemme
10 (q1+)
11 (q1-)
Infocal 9 Klemme
52 (q2+)
11 (q2-)
An standardmäßiger DIN-Schiene:
Durchflussfühler
in Vorlaufleitung
Extern 3,6 V*
Durchflussimpuls
Erde
* nur wenn der Durchflussmesser/-fühler eine externe
Versorgung erfordert.
Oberseite der Anschlussplatine
Batterie
© Danfoss | Energy Meters | 2020.05 | 5
Infocal 9 Klemme
9(+U)
10 (q1+)
11 (q1-)
