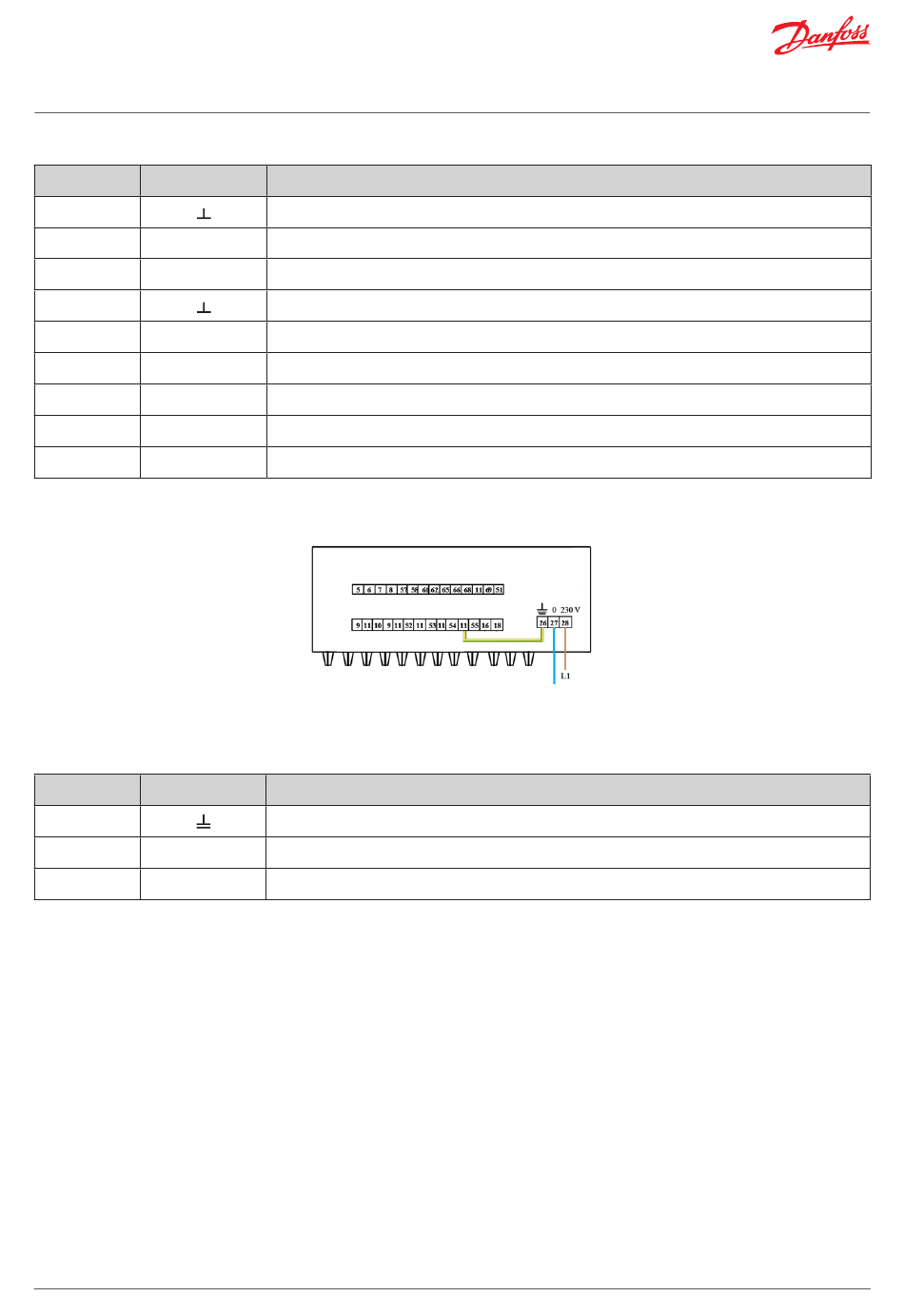

Danfoss Infocal 9 Installationsanleitung Seite 9

Installations-Anleitung
Kommunikationsmodule
Klemme Bezeichnung Beschreibung
76
77 Iout1
78 Iout2
79
80 Puls1
81 Puls2
24, (73) BUS
25, (74) BUS
75 BUS
Spannungsversorgung
Um eine konstante Impulsübertragung zu gewährleisten, wird empfohlen die Erdungsklemme 26 der 230V
AC Netzversorgung mit der Klemme 11 zu verbinden. Infocal 9 Rechenwerke mit Batterie-Versorgung sind
nicht betroffen.
Klemme Bezeichnung Beschreibung
26
27 0
28 L
BC266538737985de-000104
Infocal 9
Erdungsklemme Stromausgang (-)
1. Stromausgang (+)
2. Stromausgang (+)
Erdungsklemme Impulsausgang (-)
1. Impulsausgang (+)
2. Impulsausgang (+)
M-Bus-Schnittstelle L1 Signal (M-Bus , CL – -CL oder RS232 – Rx (Eingang))
M-Bus-Schnittstelle L2 Signal (M-Bus , CL – +CL oder RS232 – Tx (Ausgang))
Erdungsklemme für RS232-Schnittstelle „GND"
Infocal 9 Platine
Haupterde
Neutral
Netzspannungsversorgung (230 VAC)
Spannungsver-
sorgung
N
© Danfoss | Energy Meters | 2020.05 | 9
