Stecker- und Anschlussbelegungen
DMX-Anschlüsse
DPX-1210T NET
50
dimmerpack
Drei- und fünfpolige XLR-Buchsen dienen als DMX-Ausgänge, ein drei- oder ein fünfpoliger

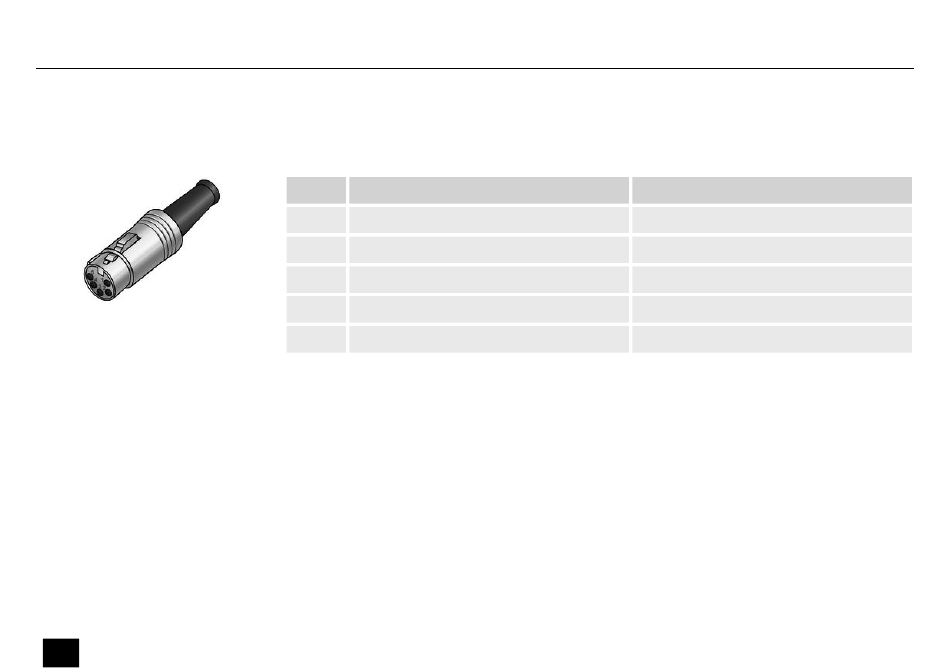

XLR-Stecker dient (wahlweise) als DMX-Eingang. Die unten stehende Zeichnung und die
Tabelle zeigen die Pinbelegung.
Pin 5-polig
1 Masse (Abschirmung)
2 Signal invertiert (DMX–, „Cold")
3 Signal (DMX+, „Hot")
4 frei / zweite Verbindung (DMX–)
5 frei / zweite Verbindung (DMX+)
3-polig
Masse (Abschirmung)
Signal invertiert (DMX–, „Cold")
Signal (DMX+, „Hot")
