Botex CT 110R Bedienungsanleitung

1 Kanal Dimmer CT 110R
Sicherheitshinweise
Bestimmungsgemäßer Gebrauch
Dieses Gerät dient als einkanaliger Dimmer für induktive Lasten. Jede andere Ver-
wendung sowie die Verwendung unter anderen Betriebsbedingungen gelten als
nicht bestimmungsgemäß und können zu Personen- oder Sachschäden führen. Für
Schäden, die aus nicht bestimmungsgemäßem Gebrauch entstehen, wird keine
Haftung übernommen.
Gefahren für Kinder
Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungs-
gemäß entsorgt werden und sich nicht in der Reichweite von Babys und
Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kin-
der keine Kleinteile vom Produkt lösen. Sie könnten die Teile verschlucken und dar-
an ersticken! Lassen Sie Kinder nicht unbeaufsichtigt elektrische Geräte benutzen.
Leistungsmerkmale
• Dimmer- und Flash-Funktion
• 0 – 10 V-Steuerung

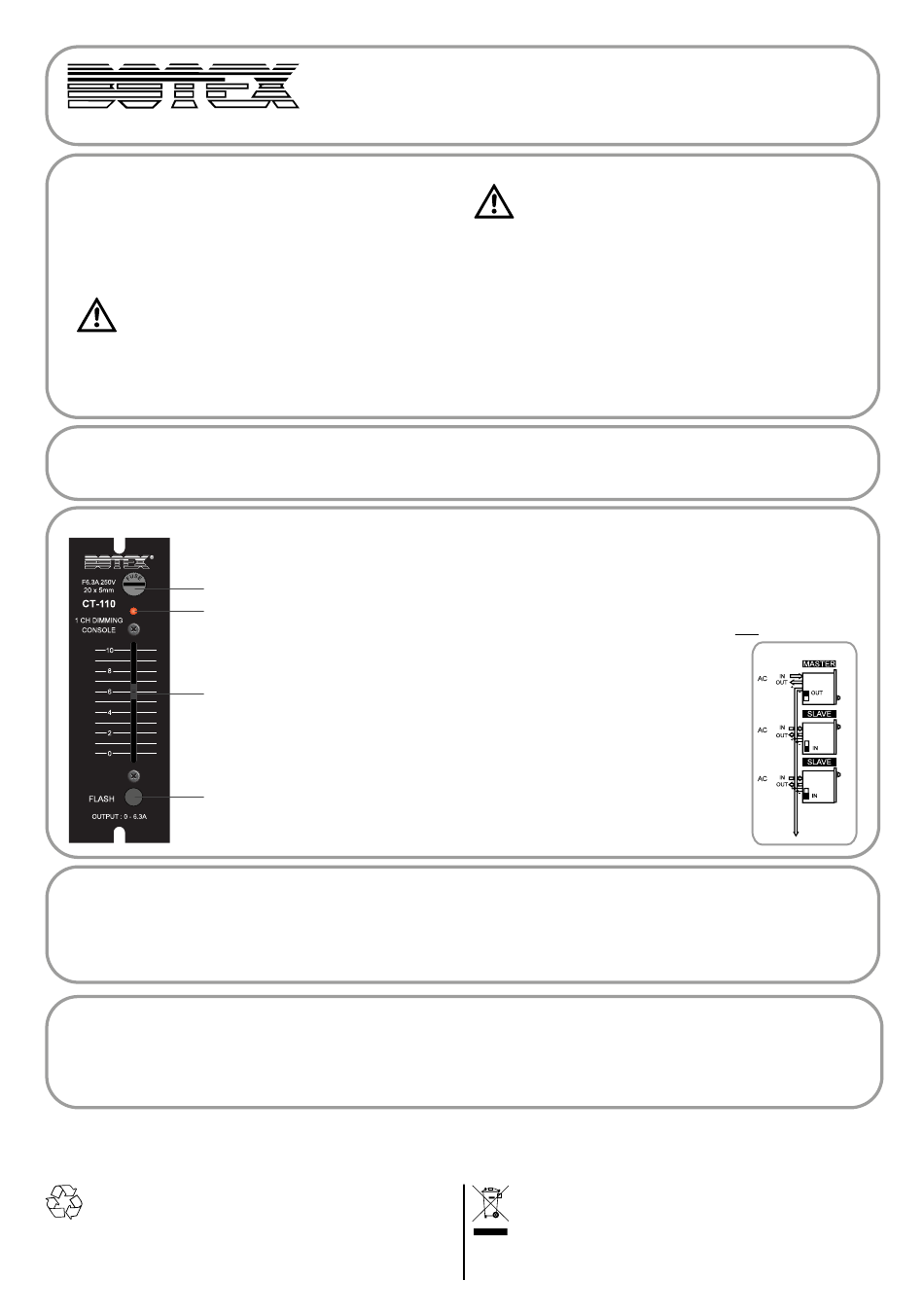

Bedienelemente
q
PUSH
w
e
r
Produkt verwenden
1. Regeln Sie die angeschlossene Last mit dem Schieberegler. Die LED zeigt die
aktuelle Intensität an.
2. Für vollen Output drücken Sie die FLASH-Taste.
3. Nach Ende der Benutzung trennen Sie das Netzkabel vom Stromnetz.
Technische Daten
„ Regelungsprinzip:
Dimmer-Ausgang:
„
„ Versorgungsspannung:
„ Externe Steuerung:
Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer
normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass
Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden. Werfen
Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wieder-
verwertung zugeführt werden. Beachten Sie die Hinweise und Kennzeichen auf der Ver-
packung.
Thomann GmbH • Hans-Thomann-Straße 1 • 96138 Burgebrach • www.thomann.de • info@thomann.de
1. FUSE: Sicherungshalter
2. LED: zur Anzeige der Intensität
im Kanal
3. Schieberegler: zur Regelung der Intensität
zwischen 0 und voll
4. FLASH: Taste für volles
Ausgangssignal
Phasenanschnitt
0 – 6,3 A
230 V ~ 50 Hz
0 – 10 V
Bedienungsanleitung
Diese Bedienungsanleitung enthält wichtige Hinweise zur sicheren Verwendung des
Produkts. Lesen und befolgen Sie die angegebenen Sicherheitshinweise und Anwei-
sungen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. Sollten Sie das
Produkt weitergeben, geben Sie bitte auch diese Anleitung mit.
Lebensgefahr durch elektrischen Schlag
Die elektrische Verdrahtung darf nur von einer elektrischen Fachkraft
vorgenommen werden.
Betriebsort
Verwenden Sie das Produkt niemals
• bei extrem hoher Temperatur oder Luftfeuchtigkeit
• an extrem staubigen oder verschmutzten Orten
• an Orten, an denen das Produkt nass werden kann
Allgemeiner Umgang
• Um Beschädigungen vorzubeugen, wenden Sie bei der Handhabung des Produkts
niemals Gewalt an.
• Tauchen Sie das Produkt niemals in Wasser ein. Wischen Sie es nur mit einem saube-
ren trockenen Tuch ab. Verwenden Sie keine Flüssigreiniger wie Benzol, Verdünnung
oder entflammbare Putzmittel.
• Anschlüsse über Klemmen
• Bis zu 5 Geräte können zusammengeschaltet werden
Anschlüsse
1. Um das Gerät anschließen zu können, muss das Gerät aufgeschraubt werden.
2. Die vorgestanzten Öffnungen auf der Rückseite des Geräts können aufgebro-
chen werden und dienen der Durchführung der Kabel.
3. Schließen Sie die zu steuernde Last an die Klemmen „LOAD" an.
4. Falls gewünscht, schließen Sie eine externe Steuerung (0 – 10 V) an die
Klemmen „LINK UP" an.
5. Stellen Sie sicher, dass das zu verwendende Netzkabel nicht mit dem Strom-
netz verbunden ist. Dann verbinden Sie die Adern des
Netzkabel mit den Klemmen „AC IN".
6. Orientieren Sie sich an der Grafik rechts, wenn Sie bis zu
5 Geräte zusammenschalten wollen.
7. Bringen Sie den Schalter hinter den Klemmen „LINK UP"
in die Stellung „LINK", um das Gerät als Slave arbeiten zu
lassen. Bringen Sie den Schalter in die Stellung „SEL", um
das Gerät als Master arbeiten zu lassen.
8. Schließen Sie das Gerätegehäuse und schrauben Sie es
zu.
9. Verbinden Sie das Netzkabel mit dem Stromnetz.
„ Sicherung: 5 mm × 20 mm, 6,3 A, 250 V, flink
Max. Umgebungstemperatur: 35 °C
„
„ Abmessungen (B × H × T): 44 mm × 133 mm × 135 mm
„ Gewicht: 0,55 kg
Dieses Produkt unterliegt der europäischen Richtlinie über Elektro- und Elektro-
nik-Altgeräte (WEEE-Richtlinie – Waste Electrical and Electronic Equipment) in
ihrer jeweils aktuell gültigen Fassung. Entsorgen Sie Ihr Altgerät nicht mit dem
normalen Hausmüll. Entsorgen Sie das Produkt über einen zugelassenen Entsor-
gungsbetrieb oder über Ihre kommunale Entsorgungseinrichtung. Beachten Sie dabei die
in Ihrem Land geltenden Vorschriften.tzen Sie sich im Zweifelsfall mit Ihrer Entsorgungs-
einrichtung in Verbindung.
