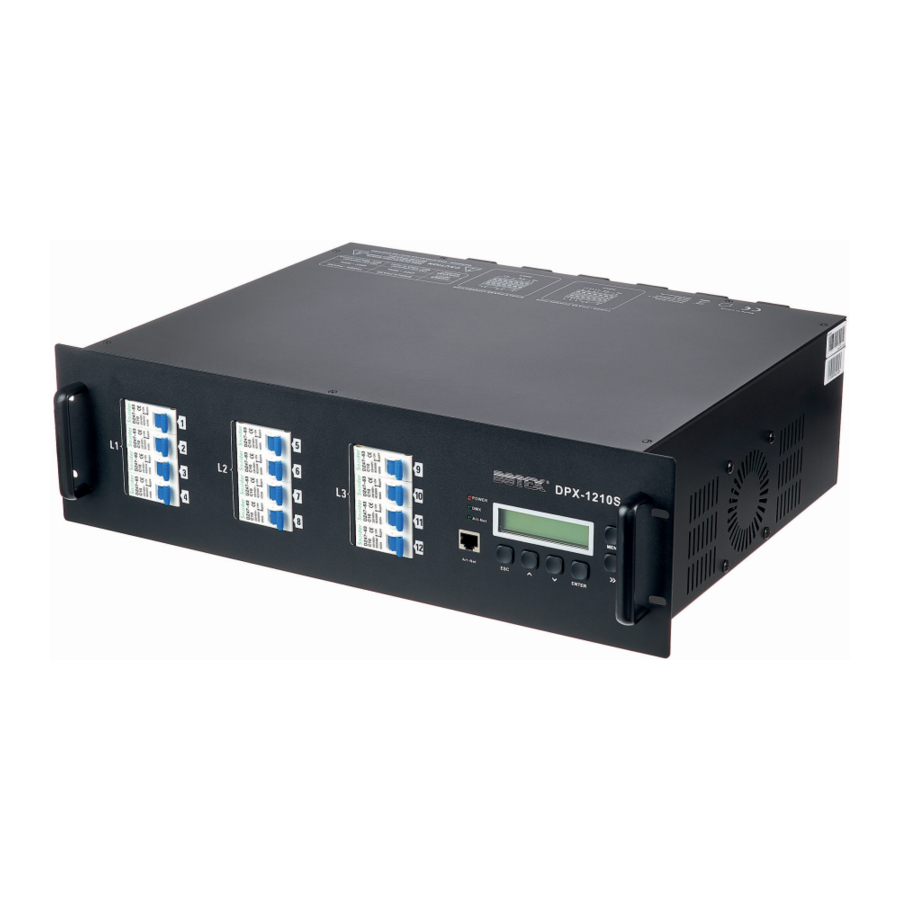

- Seite 1 DPX-1210H NET DPX-1210S NET dimmerpack...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 27.03.2020, ID: 469657_469658...
-
Seite 3: Inhaltsverzeichnis
Sicherheitshinweise..........................11 Leistungsmerkmale..........................17 Installation und Inbetriebnahme....................18 Anschlüsse und Bedienelemente....................20 Bedienung..............................26 6.1 Hauptmenü............................26 6.2 DMX- und Art-Net-Einstellungen....................28 6.3 Dimmereinstellungen........................30 6.4 Szenen..............................33 6.5 Allgemeine Einstellungen......................39 6.6 Systeminformation.......................... 46 DPX-1210H NET DPX-1210S NET dimmerpack... - Seite 4 Inhaltsverzeichnis Technische Daten............................ 48 Stecker- und Anschlussbelegungen....................51 Umweltschutz............................53 DPX-1210H NET DPX-1210S NET dimmerpack...
- Seite 5 DPX-1210H NET DPX-1210S NET dimmerpack...
-
Seite 6: Allgemeine Hinweise
Käufer diese Anleitung erhält. Unsere Produkte und Bedienungsanleitungen unterliegen einem Prozess der kontinuierlichen Weiterentwicklung. Daher bleiben Änderungen vorbehalten. Bitte informieren Sie sich in der aktuellsten Version dieser Bedienungsanleitung, die für Sie unter www.thomann.de bereitliegt. DPX-1210H NET DPX-1210S NET dimmerpack... -
Seite 7: Weitere Informationen
Unsere Online-Ratgeber informieren Sie ausführlich über techni‐ Online-Ratgeber sche Grundlagen und Fachbegriffe. Zur persönlichen Beratung wenden Sie sich bitte an unsere Persönliche Beratung Fach-Hotline. Sollten Sie Probleme mit dem Gerät haben, steht Ihnen der Service Kundenservice gerne zur Verfügung. DPX-1210H NET DPX-1210S NET dimmerpack... -
Seite 8: Darstellungsmittel
Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur‐ sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. Anzeigen Am Gerät angezeigte Texte und Werte sind durch Anführungszeichen und Kursivdruck mar‐ kiert. Beispiele: „24ch“ , „OFF“ . DPX-1210H NET DPX-1210S NET dimmerpack... -
Seite 9: Symbole Und Signalwörter
ð Der automatische Betrieb wird gestartet. Schalten Sie das Gerät aus. 1.3 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐ wörter, die in dieser Bedienungsanleitung verwendet werden. DPX-1210H NET DPX-1210S NET dimmerpack... - Seite 10 Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu Sach- und Umweltschäden führen kann, wenn sie nicht gemieden wird. Warnzeichen Art der Gefahr Warnung vor gefährlicher elektrischer Spannung. Warnung vor einer Gefahrenstelle. DPX-1210H NET DPX-1210S NET dimmerpack...
-
Seite 11: Sicherheitshinweise
Das Gerät darf nur von Personen benutzt werden, die über ausreichende physische, sensori‐ sche und geistige Fähigkeiten sowie über entsprechendes Wissen und Erfahrung verfügen. Andere Personen dürfen das Gerät nur benutzen, wenn sie von einer für ihre Sicherheit zustän‐ digen Person beaufsichtigt oder angeleitet werden. DPX-1210H NET DPX-1210S NET dimmerpack... - Seite 12 Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen. Sie könnten die Teile verschlucken und daran ersticken! Lassen Sie Kinder nicht unbeaufsichtigt elektrische Geräte benutzen. DPX-1210H NET DPX-1210S NET dimmerpack...
- Seite 13 Im Inneren des Geräts befinden sich Teile, die unter hoher elektrischer Spannung stehen. Entfernen Sie niemals Abdeckungen. Im Geräteinneren befinden sich keine vom Benutzer zu wartenden Teile. Verwenden Sie das Gerät nicht, wenn Abdeckungen, Schutzvorrichtungen oder optische Komponenten fehlen oder beschädigt sind. DPX-1210H NET DPX-1210S NET dimmerpack...
- Seite 14 Beachten Sie unbedingt alle elektrotechnischen Sicherheitsvorschriften im Anwenderland. HINWEIS! Brandgefahr Decken Sie das Gerät oder die Lüftungsschlitze niemals ab. Montieren Sie das Gerät nicht direkt neben einer Wärmequelle. Halten Sie das Gerät von offenem Feuer fern. DPX-1210H NET DPX-1210S NET dimmerpack...
- Seite 15 Staub und Schmutzablagerungen im Inneren können das Gerät beschädigen. Das Gerät sollte bei entsprechenden Umgebungsbedingungen (Staub, Rauch, Nikotin, Nebel usw.) regelmäßig von qualifiziertem Fachpersonal gewartet werden, um Schäden durch Überhitzung und andere Fehlfunktionen zu vermeiden. DPX-1210H NET DPX-1210S NET dimmerpack...
-
Seite 16: Stromversorgung
Schaden am Gerät und zu Verletzungen des Benutzers führen. Wenn Gewitter aufziehen oder wenn Sie das Gerät längere Zeit nicht benutzen wollen, trennen Sie es vom Netz, um die Gefahr eines elektrischen Schlags oder eines Brands zu verringern. DPX-1210H NET DPX-1210S NET dimmerpack... -
Seite 17: Leistungsmerkmale
Leistungsmerkmale Allgemeine Leistungsmerkmale 12 Dimmerkanäle Ausgänge DPX-1210H NET (Artikel 469657): 2 × 16-pin Multipin Ausgänge DPX-1210S NET (Artikel 469658): 12 × Schutzkontakt-Steckdose mit Klappdeckel Ansteuerung über DMX 512, ArtNET oder manuell über Tasten und Display am Gerät Integrierter DMX-Recorder zur Aufnahme und zum Speichern von bis zu 99 statischen Szenen Szenen können mit einstellbarer Fade-Time als Chase im Loop abgespielt werden... -
Seite 18: Installation Und Inbetriebnahme
Schließen Sie zunächst die Verbraucher an die Anschlüsse auf der Rückseite des Geräts an. Stellen Sie die DMX-Verbindung mit dem Controller her. Schließen Sie zuletzt den Netzstecker des Geräts an eine 32-A-CEE-Steckdose an. Anschlussmöglichen Block L1, L2 und L3: DPX-1210H NET DPX-1210S NET dimmerpack... - Seite 19 DMX-Geräts. Verbinden Sie den Ausgang des ersten DMX-Geräts mit dem Eingang des zweiten und so weiter, um eine Reihenschaltung zu bilden. Stellen Sie sicher, dass der Ausgang des letzten DMX-Geräts in der Kette mit einem Widerstand (110 Ω, ¼ W) abge‐ schlossen ist. DPX-1210H NET DPX-1210S NET dimmerpack...
-
Seite 20: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Vorderseite DPX-1210H NET DPX-1210S NET dimmerpack... - Seite 21 Anzeige der Steuerung. Die LED blinkt, wenn das Gerät ein DMX-Steuersignal empfängt. [Art-Net] Anzeige der Steuerung. Die LED blinkt, wenn das Gerät ein Art-Net-Steuersignal empfängt. 3 Display 4 [MENU] Öffnet das Hauptmenü. Wechselt zwischen den Untermenüs. Bewegt den Cursor nach rechts. DPX-1210H NET DPX-1210S NET dimmerpack...
- Seite 22 Wechselt zwischen den Menüpunkten einer Menüebene, verringert den angezeigten Wert um eins Wechselt zwischen den Menüpunkten einer Menüebene, erhöht den angezeigten Wert um eins 8 [ESC] Schließt ein geöffnetes Menü, ohne die Änderungen zu speichern. 9 [Art-Net] RJ45-Eingangsbuchse für den Netzwerkanschluss DPX-1210H NET DPX-1210S NET dimmerpack...
- Seite 23 Anschlüsse und Bedienelemente Rückseite DPX-1210H NET (Artnr. 469657) DPX-1210H NET DPX-1210S NET dimmerpack...
- Seite 24 Anschlüsse und Bedienelemente Rückseite DPX-1210S NET (Artnr. 469658) DPX-1210H NET DPX-1210S NET dimmerpack...
- Seite 25 (beachten Sie beim Anschließen der Kabel den Gerä‐ (beachten Sie beim Anschließen der Kabel den Geräteauf‐ teaufdruck). druck). 13 [INPUT] [INPUT] Netzanschlussklemmen (beachten Sie beim Anschließen Netzanschlussklemmen (beachten Sie beim Anschließen der Kabel den Geräteaufdruck). der Kabel den Geräteaufdruck). DPX-1210H NET DPX-1210S NET dimmerpack...
-
Seite 26: Bedienung
Um das Gerät abzuschalten, ziehen Sie den Netzstecker von der 32-A-CEE-Steckdose ab. 6.1 Hauptmenü Drücken Sie [MENU], um das Hauptmenü zu aktivieren. Drücken Sie oder so oft, bis das gewünschte Untermenü auf dem Display angezeigt wird. DPX-1210H NET DPX-1210S NET dimmerpack... - Seite 27 Nach 5 Sekunden Inaktivität wird das Menü geschlossen und das Gerät kehrt automatisch in den Anzeigemodus zurück. In den Untermenüs „LOCAL CONTROL“ und „PLAY SCENE“ bleibt das Menü auch nach 5 Sekunden Inaktivität geöffnet. DPX-1210H NET DPX-1210S NET dimmerpack...
-
Seite 28: Dmx- Und Art-Net-Einstellungen
Adresse für ein SubNET ein. „Universe:001…255“ Stellt die ArtNET- Adresse für ein ArtNET-Universum ein. Über das Menü „ADDRESS“ wird die DMX-Startadresse eingestellt und einem Kanal zuge‐ wiesen. Drücken Sie [MENU], um das Hauptmenü zu aktivieren. DPX-1210H NET DPX-1210S NET dimmerpack... - Seite 29 Display den gewünschten Kanal (Anzeige „01“ … „12“ ) oder die gewünschte Startadresse (Anzeige „001“ … „512“ ) anzeigt, und bestä‐ tigen Sie mit [ENTER]. ð Die DMX-Startadresse ist dem ausgewählten Kanal zugewiesen. DPX-1210H NET DPX-1210S NET dimmerpack...
-
Seite 30: Dimmereinstellungen
Art-Net-Universum anzeigt (Anzeige „000“ … „255“ ), und bestätigen Sie mit [ENTER]. ð Die ArtNET-Adresse ist dem ausgewählten SubNET oder ArtNET-Universum zuge‐ wiesen. 6.3 Dimmereinstellungen Parameter des Dimmerkanals Über das Menü „LOCAL CONTROL“ werden die Parameter des ausgewählten Dimmerkanals einstellen eingestellt. DPX-1210H NET DPX-1210S NET dimmerpack... - Seite 31 Display den gewünschten Wert für den ausge‐ wählten Dimmerkanal anzeigt. Drücken Sie [ESC], um das Menü zu verlassen und in den Anzeigemodus zurückzu‐ kehren. ð Der eingestellte Wert wird übernommen. DPX-1210H NET DPX-1210S NET dimmerpack...
- Seite 32 , um den Cursor zum gewünschten Kanal zu bewegen. Drücken Sie oder so oft, bis das Display die gewünschte Dimmerkurve anzeigt (Anzeige „Linear“ , „Square“ oder „NO-DIM“ ), und bestätigen Sie mit [ENTER]. Um das Menü ohne Änderungen zu verlassen, drücken Sie [ESC]. DPX-1210H NET DPX-1210S NET dimmerpack...
-
Seite 33: Szenen
Drücken Sie [MENU], um das Hauptmenü zu aktivieren. Drücken Sie oder so oft, bis das Untermenü „SCENE REC“ auf dem Display angezeigt wird. Drücken Sie , um das Untermenü „Copy“ auszuwählen, und bestätigen Sie mit [ENTER]. DPX-1210H NET DPX-1210S NET dimmerpack... - Seite 34 Drücken Sie [MENU], um das Hauptmenü zu aktivieren. Drücken Sie oder so oft, bis das Untermenü „SCENE REC“ auf dem Display angezeigt wird. Drücken Sie , um das Untermenü „Assign“ auszuwählen, und bestätigen Sie mit [ENTER]. DPX-1210H NET DPX-1210S NET dimmerpack...
- Seite 35 Um das Menü ohne Änderungen zu verlassen, drücken Sie [ESC]. Chase abspielen Menüebene 1 Menüebene 2 Menüebene 3 Funktion „PLAY SCENE“ „Chase“ „Once“ Spielt die ausge‐ wählte Szene einmal ab. „Loop“ Spielt die ausge‐ wählte Szene in Endlosschleife ab. DPX-1210H NET DPX-1210S NET dimmerpack...
- Seite 36 01 bis 99 aus. Die Wiedergabe pausiert. Die Wiedergabe läuft. „Scene“ „Sc01“ … „Sc99“ Wählt die Start- Szene. Spielt eine ausge‐ wählte Einzelszene auf dem einge‐ stellten Kanal ab. Über das Menü „PLAY SCENE/Chase“ werden Chases abgespielt. DPX-1210H NET DPX-1210S NET dimmerpack...
- Seite 37 Drücken Sie und drücken Sie anschließend oder , um Schlussszene „E01…E99“ auszuwählen. Drücken Sie [ENTER], um den Chase anzuhalten (Anzeige |) oder abzuspielen (Anzeige ). Szene abspielen Über das Menü „PLAY SCENE/Scene“ werden einzelne Szenen abgespielt. DPX-1210H NET DPX-1210S NET dimmerpack...
- Seite 38 , um die gewünschte Einzelszene (Anzeige „Sc01“ … „Sc99“ ) auszu‐ wählen. Drücken Sie [ENTER]. ð Die ausgewählte Szene wird auf dem eingestellten Kanal abgespielt. Um das Menü ohne Änderungen zu verlassen, drücken Sie [ESC]. DPX-1210H NET DPX-1210S NET dimmerpack...
-
Seite 39: Allgemeine Einstellungen
„ArtNET Failed“ „Off“ Das Gerät wird dunkel geschaltet. „Hold“ Die letzte Einstel‐ lung wird gehalten. „Off After 10min“ Das Gerät wird nach 10 Minuten dunkel geschaltet. „ArtNet fail DMX“ Das Steuerprotokoll DMX wird aktiviert. DPX-1210H NET DPX-1210S NET dimmerpack... - Seite 40 Die letzte Einstel‐ lung wird gehalten. „Off After 10min“ Das Gerät wird nach 10 Minuten dunkel geschaltet. „DMX fail ArtNet“ Das Steuerprotokoll ArtNET wird akti‐ viert. „GoScene##“ Die in dieser Einstel‐ lung ausgewählte Szene wird abge‐ spielt. DPX-1210H NET DPX-1210S NET dimmerpack...
- Seite 41 Das Gerät wird auf einer Temperatur von maximal 70° C gehalten. „Silent“ Der Lüfter läuft im Modus "Leise". Der Lüfter arbeitet lang‐ samer als im Nor‐ malmodus. Das Gerät wird auf einer Temperatur von maximal 90° C gehalten. DPX-1210H NET DPX-1210S NET dimmerpack...
- Seite 42 Untermenü „SETUP“ auf dem Display angezeigt wird. Drücken Sie , um das Untermenü „Protocol Assign“ auszuwählen, und bestätigen Sie mit [ENTER]. Drücken Sie , um den Cursor auf die Nummer des Kanals zu bewegen, dem Sie das Steuerprotokoll zuweisen möchten. DPX-1210H NET DPX-1210S NET dimmerpack...
- Seite 43 Wenn Sie die Option „GoScene##“ gewählt haben, drücken Sie , um den Cursor zu aktivieren, und wählen Sie mit oder eine Szene von 01 bis 99. Drücken Sie [ENTER], um die Auswahl zu bestätigen. ð Die ausgewählten Einstellungen werden übernommen. DPX-1210H NET DPX-1210S NET dimmerpack...
- Seite 44 Sie mit oder eine Szene von 01 bis 99. Drücken Sie [ENTER], um die Auswahl zu bestätigen. ð Die ausgewählten Einstellungen werden übernommen. Um das Menü ohne Änderungen zu verlassen, drücken Sie [ESC]. DPX-1210H NET DPX-1210S NET dimmerpack...
- Seite 45 Zurücksetzen auf Werkseinstel‐ Über das Menü „SETUP/Factory Default“ wird das Gerät auf Werkseinstellungen zurückgesetzt. lungen Drücken Sie [MENU], um das Hauptmenü zu aktivieren. Drücken Sie oder so oft, bis das Untermenü „SETUP“ auf dem Display angezeigt wird. DPX-1210H NET DPX-1210S NET dimmerpack...
-
Seite 46: Systeminformation
Um das Menü ohne Änderungen zu verlassen, drücken Sie [ESC]. 6.6 Systeminformation Menüebene 1 Menüebene 2 Funktion „INFORMATION“ „Software Version“ Zeigt die verwendete Softwa‐ reversion an. „Temperature“ Zeigt die Gerätetemperatur für die Dimmerkanäle 1 bis 6 sowie 7 bis 12 an. DPX-1210H NET DPX-1210S NET dimmerpack... - Seite 47 , um das Untermenü „Temperature“ auszuwählen, und bestätigen Sie mit [ENTER]. ð Die Gerätetemperatur für Dimmer 1 bis 6 (Anzeige „L=“ ) und Dimmer 7 bis 12 (Anzeige „R=“ ) wird angezeigt. Um das Menü zu verlassen, drücken Sie [ESC]. DPX-1210H NET DPX-1210S NET dimmerpack...
-
Seite 48: Technische Daten
1 × DMX 512 über 3-polige XLR-Buchse 1 × DMX 512 über 5-polige XLR-Buchse Kanalabsicherung Einphasig 1 × Leitungsschutzschalter pro Kanal, je 10 A, max. 96 A Dreiphasig 1 × Leitungsschutzschalter pro Kanal, je 10 A, max. 32 A pro Phase DPX-1210H NET DPX-1210S NET dimmerpack... - Seite 49 Abmessungen (B × H × T) 482 mm × 89 mm × 379 mm 483 mm × 133 mm × 377 mm Gewicht 15 kg Umgebungsbedingungen Temperaturbereich 0 °C…40 °C Relative Luftfeuchte 50 %, nicht kondensierend DPX-1210H NET DPX-1210S NET dimmerpack...
- Seite 50 Technische Daten Weitere Informationen DPX-1210H NET DPX-1210S NET (Artnr. 469657) (Artnr. 469658) Dimmerkanäle Ausgang 16 pol. Multipin Schutzkontakt-Steckdose DPX-1210H NET DPX-1210S NET dimmerpack...
-
Seite 51: Einführung
Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung ein zerstörter DMX-Controller, ein Kurzschluss oder „nur“ eine nicht funktionierende Lightshow sein! DPX-1210H NET DPX-1210S NET dimmerpack... - Seite 52 XLR-Stecker dient (wahlweise) als DMX-Eingang. Die unten stehende Zeichnung und die Tabelle zeigen die Pinbelegung. 5-polig 3-polig Masse (Abschirmung) Masse (Abschirmung) Signal invertiert (DMX–, „Cold“) Signal invertiert (DMX–, „Cold“) Signal (DMX+, „Hot“) Signal (DMX+, „Hot“) frei / zweite Verbindung (DMX–) frei / zweite Verbindung (DMX+) DPX-1210H NET DPX-1210S NET dimmerpack...
-
Seite 53: Umweltschutz
Fassung. Entsorgen Sie Ihr Altgerät nicht mit dem normalen Hausmüll. Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom‐ munale Entsorgungseinrichtung. Beachten Sie dabei die in Ihrem Land geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung. DPX-1210H NET DPX-1210S NET dimmerpack... - Seite 54 Notizen DPX-1210H NET DPX-1210S NET dimmerpack...
