Inhaltszusammenfassung für Botex UP-2

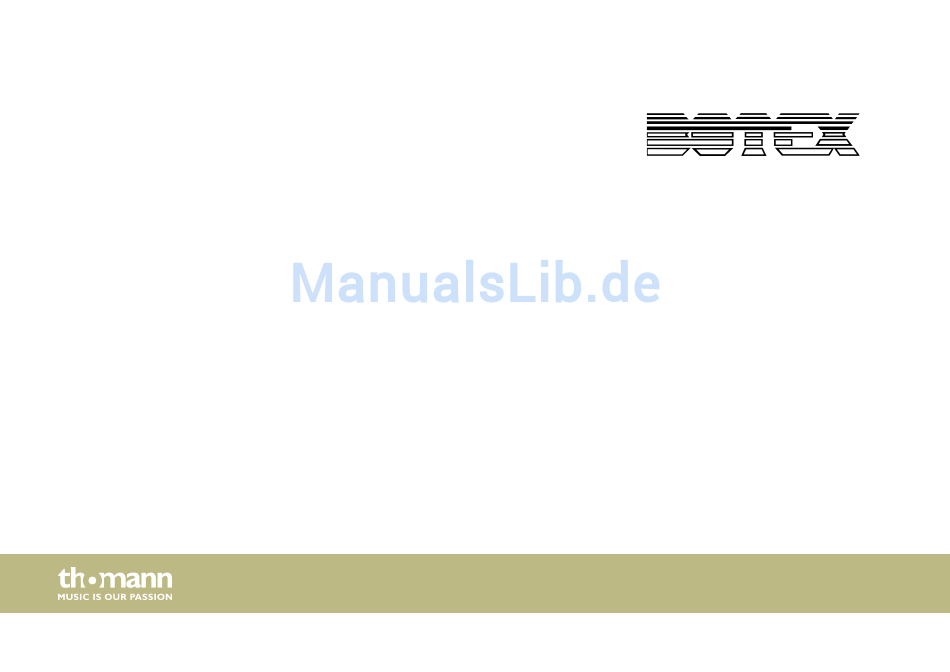

- Seite 1 UP-2 - 1 Channel Dimmer 10 A dimmerpack bedienungsanleitung...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 24.08.2017, ID: 316126...
-
Seite 3: Inhaltsverzeichnis
1.2 Darstellungsmittel..........................6 1.3 Symbole und Signalwörter......................6 Sicherheitshinweise..........................8 Leistungsmerkmale..........................13 Installation und Inbetriebnahme....................14 Anschlüsse und Bedienelemente....................15 Bedienung..............................18 Technische Daten............................ 21 Stecker- und Anschlussbelegungen....................22 Reinigung..............................23 Umweltschutz............................24 UP-2 - 1 Channel Dimmer 10 A... -
Seite 4: Allgemeine Hinweise
Allgemeine Hinweise Allgemeine Hinweise Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb des Geräts. Lesen und befolgen Sie die angegebenen Sicherheitshinweise und Anweisungen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü‐ gung steht, die das Gerät verwenden. -
Seite 5: Weitere Informationen
Unsere Online-Ratgeber informieren Sie ausführlich über techni‐ Online-Ratgeber sche Grundlagen und Fachbegriffe. Zur persönlichen Beratung wenden Sie sich bitte an unsere Persönliche Beratung Fach-Hotline. Sollten Sie Probleme mit dem Gerät haben, steht Ihnen der Service Kundenservice gerne zur Verfügung. UP-2 - 1 Channel Dimmer 10 A... -
Seite 6: Darstellungsmittel
Allgemeine Hinweise 1.2 Darstellungsmittel In dieser Bedienungsanleitung werden die folgenden Darstellungsmittel verwendet: Beschriftungen Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur‐ sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. Anzeigen Am Gerät angezeigte Texte und Werte sind durch Anführungszeichen und Kursivdruck mar‐ kiert. - Seite 7 Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu Sach- und Umweltschäden führen kann, wenn sie nicht gemieden wird. Warnzeichen Art der Gefahr Warnung vor gefährlicher elektrischer Spannung. Warnung vor einer Gefahrenstelle. UP-2 - 1 Channel Dimmer 10 A...
-
Seite 8: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät wurde ausschließlich für den professionellen Einsatz konzipiert und dient zur Gebrauch Regelung der Helligkeit angeschlossener Scheinwerfer. Verwenden Sie das Gerät ausschließ‐ lich wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Ver‐ wendung unter anderen Betriebsbedingungen gelten als nicht bestimmungsgemäß und können zu Personen- oder Sachschäden führen. - Seite 9 Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen. Sie könnten die Teile verschlucken und daran ersticken! Lassen Sie Kinder nicht unbeaufsichtigt elektrische Geräte benutzen. UP-2 - 1 Channel Dimmer 10 A...
- Seite 10 Sicherheitshinweise GEFAHR! Elektrischer Schlag durch hohe Spannungen im Geräteinneren Im Inneren des Geräts befinden sich Teile, die unter hoher elektrischer Spannung stehen. Entfernen Sie niemals Abdeckungen. Im Geräteinneren befinden sich keine vom Benutzer zu wartenden Teile. Verwenden Sie das Gerät nicht, wenn Abdeckungen, Schutzvorrichtungen oder optische Komponenten fehlen oder beschädigt sind.
- Seite 11 Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus. Vermeiden Sie direkte Sonneneinstrahlung, starken Schmutz und starke Vibra‐ tionen. UP-2 - 1 Channel Dimmer 10 A...
- Seite 12 Sicherheitshinweise HINWEIS! Stromversorgung Bevor Sie das Gerät anschließen, überprüfen Sie, ob die Spannungsangabe auf dem Gerät mit Ihrem örtlichen Stromversorgungsnetz übereinstimmt und ob die Netzsteckdose über einen Fehlerstromschutzschalter (FI) abgesichert ist. Nichtbe‐ achtung kann zu einem Schaden am Gerät und zu Verletzungen des Benutzers führen.
-
Seite 13: Leistungsmerkmale
Leistungsmerkmale Leistungsmerkmale 1 Dimmerkanal, 10 A max. Ausgang: 1 × Schukosteckdose Digitales Steuerungssystem Ansteuerung über DMX 512 UP-2 - 1 Channel Dimmer 10 A... -
Seite 14: Installation Und Inbetriebnahme
Installation und Inbetriebnahme Installation und Inbetriebnahme Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Heben Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpackung oder eigene, besonders dafür geeignete Transport- bzw. -
Seite 15: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente UP-2 - 1 Channel Dimmer 10 A... - Seite 16 Anschlüsse und Bedienelemente 1 [OUTPUT] Steckdose als Dimmer-Ausgang zum Anschluss des zu steuernden Scheinwerfers, belastbar bis 10 A. 2 Display 3 [MENU] Taste zum Öffnen des Hauptmenüs und zum Bestätigen von Anzeigewerten. Taste zum Vorwärtsblättern in der Menüsteuerung und zum Erhöhen des angezeigten Werts. Taste zum Rückwärtsblättern in der Menüsteuerung und zum Verringern des angezeigten Werts.
- Seite 17 10 [DMX OUT] DMX-Ausgang 11 [DMX IN] DMX-Eingang 12 Sicherungshalter. Sollte die Sicherung durchgebrannt sein, trennen Sie das Gerät von der Spannungsversorgung und ersetzen Sie die Sicherung durch eine neue Sicherung gleichen Typs. UP-2 - 1 Channel Dimmer 10 A...
-
Seite 18: Bedienung
Bedienung Bedienung Gerät starten Verbinden Sie das Gerät mit dem Stromnetz. Das Gerät startet mit den zuletzt vorgenom‐ menen Einstellungen. Das Display zeigt die zuletzt eingestellte DMX-Adresse. Wenn die Stromzufuhr nicht stabil ist, zeigt das Display „AC-0“ . Warten Sie in diesem Fall, bis die Anzeige erlischt. - Seite 19 DMX-Signal eine Helligkeit von 40 % oder mehr vorgibt, wird der Scheinwerfer eingeschaltet. Wählen Sie mit den Pfeiltasten zwischen Switch On (Anzeige „S-on“ ) und Switch Off (Anzeige „S-oF“ ). Drücken Sie [MENU], um die Einstellungen zu übernehmen und zur Einstellung der DMX-Adresse zurückzukehren. UP-2 - 1 Channel Dimmer 10 A...
- Seite 20 Bedienung Dimmer-Pack-Modus Stellen Sie zunächst die gewünschte DMX-Adresse ein. Drücken Sie [MENU], um in das nächste Menü zu wechseln. Drücken Sie eine der Pfeiltasten so oft, bis das Display „d---“ anzeigt. Drücken Sie [MENU], um in den Dimmer-Limit-Modus zu wechseln. Benutzen Sie die Pfeil‐ tasten, um einen Wert zwischen 10 und 100 einzustellen (Anzeige „L010“...
-
Seite 21: Technische Daten
1 × Schukosteckdose (CEE 7/3) Versorgungsspannung 230 V 50 Hz Sicherung 5 mm× 20 mm, 6,3 A, 250 V, flink Abmessungen (B × H × T) 92 mm × 65 mm × 182 mm Gewicht 1,1 kg UP-2 - 1 Channel Dimmer 10 A... -
Seite 22: Stecker- Und Anschlussbelegungen
Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Lichterlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung ein zerstörter DMX-Controller, ein Kurzschluss oder „nur“... -
Seite 23: Reinigung
Schalten Sie das Gerät vor der Reinigung aus und trennen Sie netzbetrie‐ bene Geräte vom Stromnetz. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder Lösungsmittel zur Reinigung verwenden! UP-2 - 1 Channel Dimmer 10 A... -
Seite 24: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa‐ ckungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden. - Seite 25 Notizen UP-2 - 1 Channel Dimmer 10 A...
- Seite 26 Notizen dimmerpack...
- Seite 28 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
