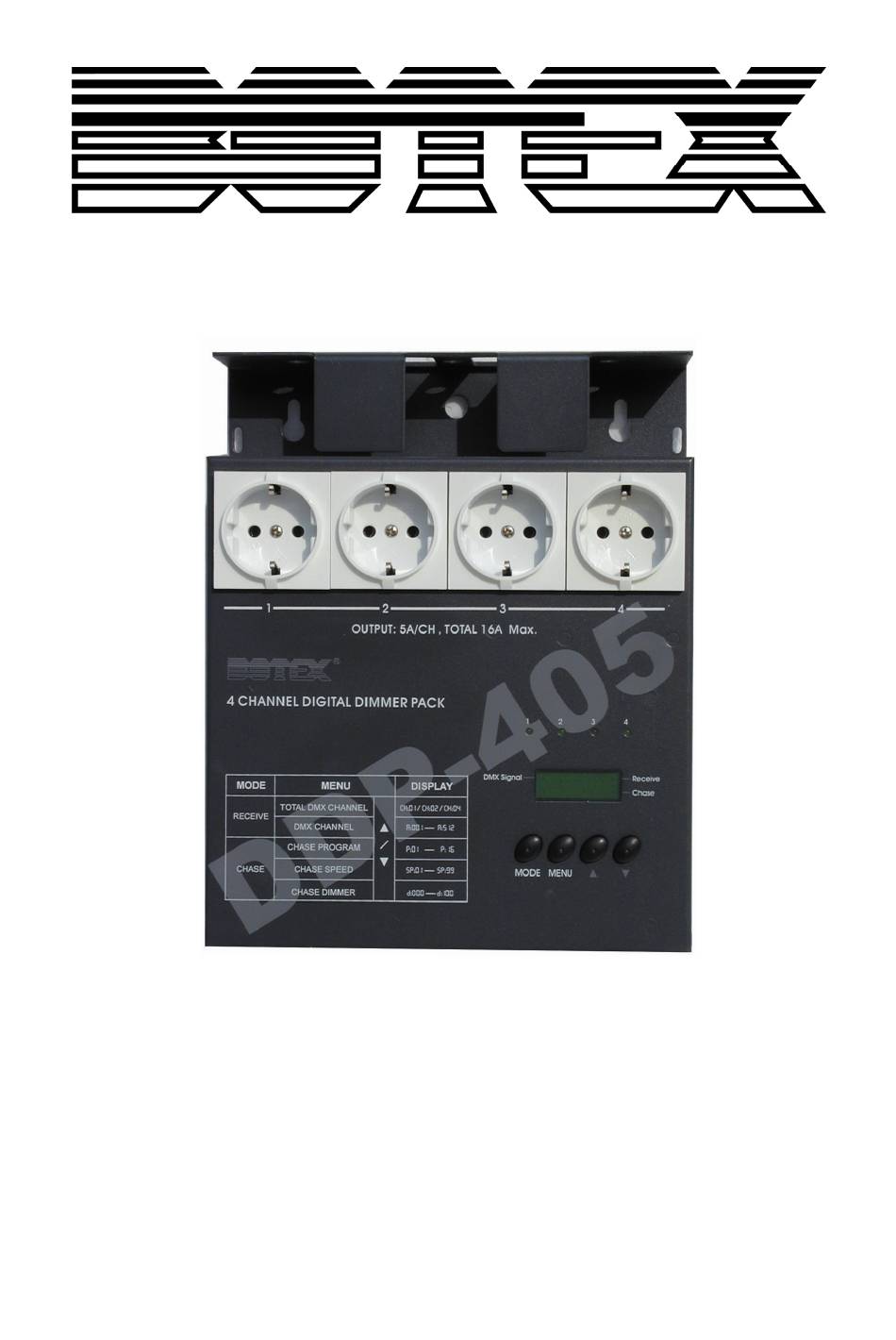

- Seite 1 Bedienungsanleitung DDP-405 4 Kanal Digital Dimmer Pack...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise ........................3 1.1. Hinweise für den sicheren und einwandfreien Gebrauch ............3 1.2. Produktspezifische Eigenschaften ..................4 Eigenschaften ..........................4 Front Ansicht........................... 5 3.1. Bedeutung der Abkürzungen am Display ................6 Rückseite ............................6 Chase Modus..........................7 Receive Mode (DMX) ........................9 Technische Daten ......................... -
Seite 3: Sicherheitshinweise
1. Sicherheitshinweise • Dieses Gerät ist nur für die Verwendung in geschlossenen Räumen (nicht im Freien) erlaubt. • Es erlischt der Garantieanspruch, bei manuellen Veränderungen des Gerätes. • Nur von ausgebildeten Fachkräften reparieren lassen. • Benutzen Sie nur Sicherungen desselben Typs und nur Originalteile als Ersatzteile. -
Seite 4: Produktspezifische Eigenschaften
1.2. Produktspezifische Eigenschaften • Diese Lampe ist nur für die Verwendung in geschlossenen Räumen (nicht im Freien) an einen Anschluss von 230V erlaubt. • Der Aufbau entspricht der Schutzklasse I. Grün/gelber Leiter anschließen! • Wenn die Arbeitsweise des Gerätes und Sicherheit nicht gewährleistet wird, dann wenden Sie sich sofort an eine Fachkraft. -
Seite 5: Front Ansicht
3. Front Ansicht 1. Kanal Ausgang 5 A pro Kanal, gesamt 16 A max. 2. Zeigt die Intensität des genutzten Kanals an. 3. Segment Display Zeigt den momentanen Funktions-Status an 4. MODE Taste Drücken, um den Bedienungs-Modus zwischen Chase und Receive zu wählen. 5. -
Seite 6: Bedeutung Der Abkürzungen Am Display
3.1. Bedeutung der Abkürzungen am Display Addresse C & CH Kanal Dimmer und Dim Level Switch Programm Speed 4. Rückseite 8. Einschalter Durch Drücken wird Gerät an- oder ausgeschaltet 9. Power-Kabel Anschluss an AC 230V~50Hz. 10. Sicherungen für Kanäle F6.3A 250V 5x20mm 11. -
Seite 7: Chase Modus
5. Chase Modus 1. Drücken Sie die MODE Taste um den Chase mode auszuwählen. 2. Drücken Sie die up oder down - Taste um die internen Programme 01-16 auszuwählen. 3. Drücke Sie die MENU Taste um in den Chase Speed Modus zu gelangen. - Seite 8 5. Drücken Sie die MENU Taste um in den Chase Dimmer Modus zu gelangen. 6. Drücken Sie die up oder down - Taste um die Intensität einzustellen 8 / 11...
-
Seite 9: Receive Mode (Dmx)
6. Receive Mode (DMX) 1. Drücke die Mode Taste um in den Receive Modus (DMX) zu gelangen. Zeigt das Display ein „a“ so befinden Sie sich im gewünschten Menü. Links neben dem Display leuchtet die LED bei “Receive“. Sobald Sie ein DMX Controller an das Gerät angeschlossen haben leuchtet die LED rechts neben dem Display bei “DMX Signal“. - Seite 10 4. Mit der up oder down – Taste können sie die Anzahl der Kanäle festlegen. 5. Drücken Sie die Menü –Taste um in den Dimmer / Switch Modus zu gelangen. 6. Drücken Sie die up oder down – Taste um Dimmer und Switch Modus auszuwählen.
-
Seite 11: Technische Daten
7. Technische Daten Importeur: B & K Braun GmbH Industriestraße 1 D-76307 www.b-und-k.de www.sirus-pro.de 11 / 11...
