Inhaltszusammenfassung für Botex MPX 405

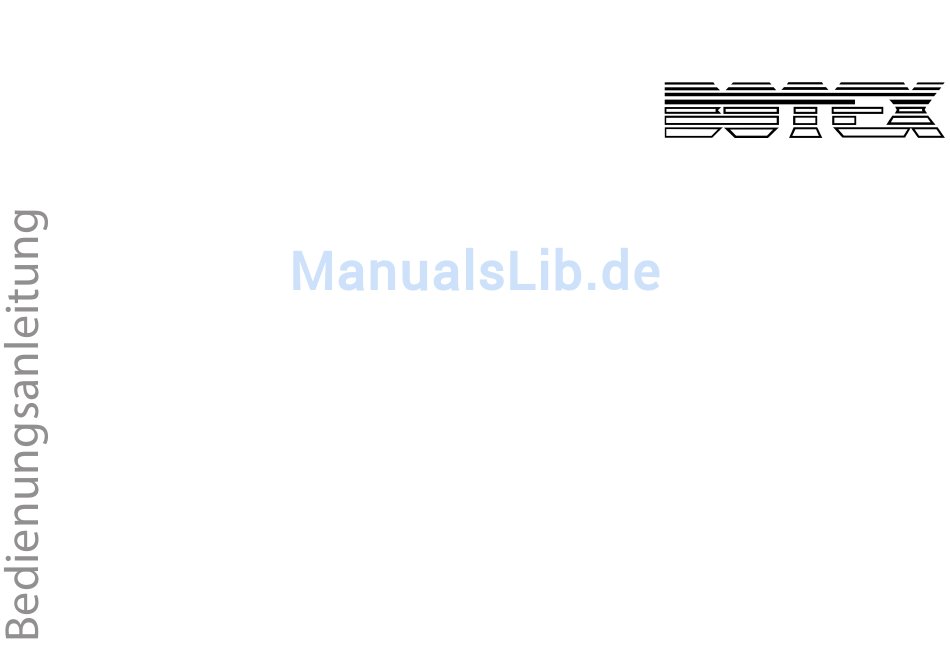

- Seite 1 MPX 405 dimmerpack...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 26.01.2018, ID: 152999 (V2)
-
Seite 3: Inhaltsverzeichnis
Allgemeine Hinweise..........................5 1.1 Weitere Informationen........................6 1.2 Darstellungsmittel..........................7 1.3 Symbole und Signalwörter......................8 Sicherheitshinweise..........................10 Leistungsmerkmale..........................15 Installation und Inbetriebnahme....................16 Anschlüsse und Bedienelemente....................18 Bedienung..............................23 Technische Daten............................ 26 Stecker- und Anschlussbelegungen....................27 Umweltschutz............................28 MPX 405 dimmerpack... - Seite 4 MPX 405 dimmerpack...
-
Seite 5: Allgemeine Hinweise
Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü- gung steht, die das Gerät verwenden. Sollten Sie das Gerät verkaufen, achten Sie bitte darauf, dass der Käufer diese Anleitung erhält. Unsere Produkte unterliegen einem Prozess der kontinuierlichen Weiterentwicklung. Daher bleiben Änderungen vorbehalten. MPX 405 dimmerpack... -
Seite 6: Weitere Informationen
Unsere Online-Ratgeber informieren Sie ausführlich über techni- Online-Ratgeber sche Grundlagen und Fachbegriffe. Zur persönlichen Beratung wenden Sie sich bitte an unsere Persönliche Beratung Fach-Hotline. Sollten Sie Probleme mit dem Gerät haben, steht Ihnen der Service Kundenservice gerne zur Verfügung. MPX 405 dimmerpack... -
Seite 7: Darstellungsmittel
Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur- sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. Anzeigen Am Gerät angezeigte Texte und Werte sind durch Anführungszeichen und Kursivdruck mar- kiert. Beispiele: „24ch“ , „OFF“ . MPX 405 dimmerpack... -
Seite 8: Symbole Und Signalwörter
Drücken Sie [Auto]. ð Der automatische Betrieb wird gestartet. Schalten Sie das Gerät aus. 1.3 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal- wörter, die in dieser Bedienungsanleitung verwendet werden. MPX 405 dimmerpack... - Seite 9 Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu Sach- und Umweltschäden führen kann, wenn sie nicht gemieden wird. Warnzeichen Art der Gefahr Warnung vor gefährlicher elektrischer Spannung. Warnung vor einer Gefahrenstelle. MPX 405 dimmerpack...
-
Seite 10: Sicherheitshinweise
Das Gerät darf nur von Personen benutzt werden, die über ausreichende physische, sensori- sche und geistige Fähigkeiten sowie über entsprechendes Wissen und Erfahrung verfügen. Andere Personen dürfen das Gerät nur benutzen, wenn sie von einer für ihre Sicherheit zustän- digen Person beaufsichtigt oder angeleitet werden. MPX 405 dimmerpack... - Seite 11 Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen. Sie könnten die Teile verschlucken und daran ersticken! Lassen Sie Kinder nicht unbeaufsichtigt elektrische Geräte benutzen. MPX 405 dimmerpack...
- Seite 12 Nehmen Sie am Netzkabel und am Netzstecker keine Veränderungen vor. Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommen und es besteht Brand- und Lebensgefahr. Falls Sie sich unsicher sind, wenden Sie sich an einen autorisierten Elektriker. MPX 405 dimmerpack...
- Seite 13 Gerät nicht direkt neben einer Wärmequelle. Halten Sie das Gerät von offenem Feuer fern. HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus. Vermeiden Sie direkte Sonneneinstrahlung, starken Schmutz und starke Vibra- tionen. MPX 405 dimmerpack...
- Seite 14 Schaden am Gerät und zu Verletzungen des Benutzers führen. Wenn Gewitter aufziehen oder wenn Sie das Gerät längere Zeit nicht benutzen wollen, trennen Sie es vom Netz, um die Gefahr eines elektrischen Schlags oder eines Brands zu verringern. MPX 405 dimmerpack...
-
Seite 15: Leistungsmerkmale
Leistungsmerkmale Leistungsmerkmale 4 Dimmerkanäle Ausgänge: 4 Schutzkontaktdosen Ansteuerung über DMX 512, MIDI, Tasten und Display am Gerät Individuelle DMX-Adressierung pro Kanal Kanalfunktion pro Kanal wählbar Betriebsarten: – – Automatik Einzelkanalabsicherung MPX 405 dimmerpack... -
Seite 16: Installation Und Inbetriebnahme
Schließen Sie zunächst die Verbraucher an die seitlichen Anschlüsse des Geräts an. Stellen Sie, falls das Gerät im Modus „DMX“ betrieben werden soll, die DMX-Verbindung mit dem Con- troller her. Schließen Sie zuletzt den Netzstecker des Geräts an eine Netzsteckdose an. MPX 405 dimmerpack... - Seite 17 DMX-Geräts. Verbinden Sie den Ausgang des ersten DMX-Geräts mit dem Eingang des zweiten und so weiter, um eine Reihenschaltung zu bilden. Stellen Sie sicher, dass der Ausgang des letzten DMX-Geräts in der Kette mit einem Widerstand (110 Ω, ¼ W) abge‐ schlossen ist. MPX 405 dimmerpack...
-
Seite 18: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Vorderseite MPX 405 dimmerpack... - Seite 19 Pfeiltasten zum Navigieren innerhalb eines geöffneten Menüs oder zur Veränderung von Werten. 5 Display mit zusätzlichen Anzeige-LEDs [DMX Signal]: leuchtet, wenn das Gerät eingeschaltet ist und ein DMX-Signal empfängt. [MIDI Signal]: leuchtet, wenn das Gerät eingeschaltet ist und ein MIDI-Signal empfängt. MPX 405 dimmerpack...
- Seite 20 [Parallel]: leuchtet, wenn sich das Gerät in der Betriebsart „Parallel“ befindet [Chase]: leuchtet, wenn sich das Gerät in der Betriebsart „Chase“ befindet 6 Kanalanzeigen [1]…[4]. Die Kanalanzeigen signalisieren in allen Betriebsarten, welche Kanäle gerade vom laufenden Programm benutzt werden (LEDs leuchten). MPX 405 dimmerpack...
- Seite 21 Anschlüsse und Bedienelemente Unterseite MPX 405 dimmerpack...
- Seite 22 Sicherungen für die Dimmer-Kanäle 1…4. 8 [MIDI IN] Eingangsbuchse für MIDI-Signal 9 [MIDI THRU] Ausgangsbuchse für durchgeschleiftes MIDI-Signal 10, 11 [LINK IN], [LINK OUT] Anschlüsse für Master/Slave-Konfiguration. 12 [DMX OUT] DMX-Ausgang 13 [DMX IN] DMX-Eingang 14 Netzanschlusskabel MPX 405 dimmerpack...
-
Seite 23: Bedienung
Ziehen Sie den Netzstecker des Geräts, um es vollständig spannungsfrei zu schalten. Auswahl der Betriebsart Wechseln Sie in den Normalbetrieb und wählen Sie mit [MODE] die gewünschte Betriebsart. Hier haben Sie die Auswahl zwischen den Modi: Receive (CH:...) Chase (P:...) MPX 405 dimmerpack... - Seite 24 Sie mit [UP] und [DOWN] das gewünschte Lauflichtprogramm „P:01“ bis „P:16“ ein. Wählen Sie die Lauflichtgeschwindigkeit aus. Drücken Sie [MENU] so oft, bis das Display „SP:xx“ anzeigt; stellen Sie mit [UP] und [DOWN] die Lauflichtgeschwindigkeit „SP:01“ bis „SP:99“ ein. MPX 405 dimmerpack...
- Seite 25 Sie mit [UP] und [DOWN] den gewünschten Kanal „CH:01“ bis „CH:16“ ein. Wählen Sie eine MIDI-Notennummer aus. Drücken Sie [MENU] so oft, bis das Display „N:xxx“ anzeigt; stellen Sie mit [UP] und [DOWN] den gewünschten Wert „ N:001“ bis „N: 128“ ein. MPX 405 dimmerpack...
-
Seite 26: Technische Daten
5 mm × 20 mm, 6,3 A, 250 V, flink (pro Kanal) Signaleingang DMX 512 über 3-polige XLR-Buchse Ausgänge 4 Schutzkontakt-Einbausteckdosen Temperaturbereich 5 °C … +35 °C Abmessungen (B × H × T) 200 mm × 65 mm × 180 mm Gewicht 2 kg MPX 405 dimmerpack... -
Seite 27: Stecker- Und Anschlussbelegungen
Eine dreipolige XLR-Buchse dient als DMX-Ausgang, ein dreipoliger XLR-Stecker dient als DMX- Eingang. Die unten stehende Zeichnung und die Tabelle zeigen die Pinbelegung einer dazu passenden Kupplung. Belegung Masse (Abschirmung) Signal invertiert (DMX–, „Cold“) Signal (DMX+, „Hot“) MPX 405 dimmerpack... -
Seite 28: Umweltschutz
Fassung. Entsorgen Sie Ihr Altgerät nicht mit dem normalen Hausmüll. Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom- munale Entsorgungseinrichtung. Beachten Sie dabei die in Ihrem Land geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung. MPX 405 dimmerpack... - Seite 29 Notizen MPX 405 dimmerpack...
- Seite 30 Notizen MPX 405 dimmerpack...
- Seite 32 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
