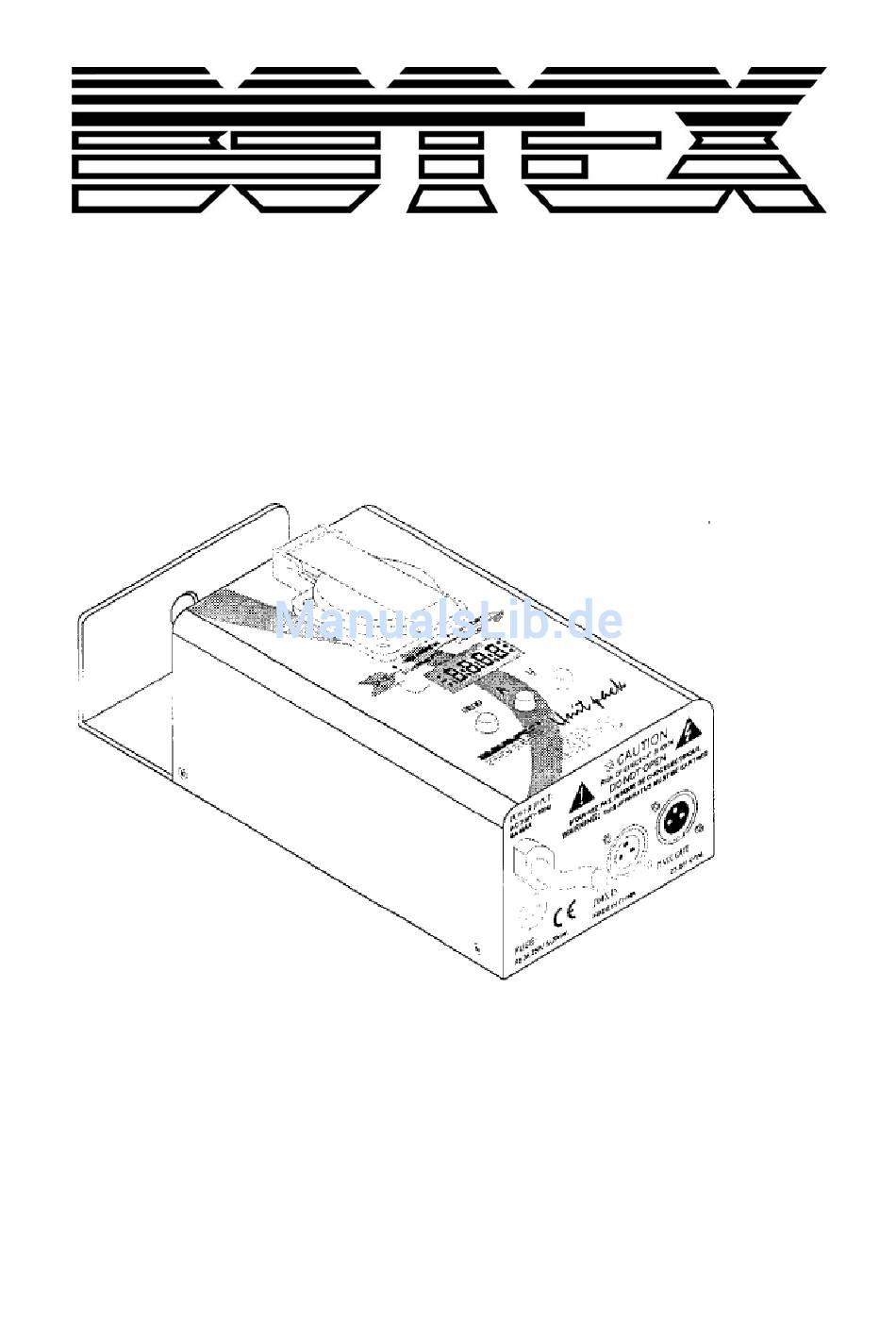

- Seite 1 Bedienungsanleitung UP - 1...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise ........................3 1.1. Hinweise für den sicheren und einwandfreien Gebrauch………………………………………3 2. Gerätebeschreibung………………………………………………………………………………………….4 2.1 Frontansicht………………………………………………………………………………………………….4 2.2 Rückseite…………………………………………………………………………………………………….4 3. Bedienung……………………………………………………………………………………………………..5 3.1. DMX Adressierung…………………………………………………………………………………………5 3.2. Switch Pack Mode………………………………………………………………………………………….5 3.3. Dimmer Pack Mode………………………………………………………………………………………...6 4. Technische Daten……………………………………………………………………………………………..6 2 / 10... -
Seite 3: Sicherheitshinweise
1. Sicherheitshinweise • Dieses Gerät ist nur für die Verwendung in geschlossenen Räumen (nicht im Freien) erlaubt. • Es erlischt der Garantieanspruch, bei manuellen Veränderungen des Gerätes. • Nur von ausgebildeten Fachkräften reparieren lassen. • Benutzen Sie nur Sicherungen desselben Typs und nur Originalteile als Ersatzteile. -
Seite 4: Gerätebeschreibung
ACHTUNG! Der Garantieanspruch erlischt, bei Schäden die durch Nichtbeachtung der Anleitung verursacht werden. Der Hersteller und Importeur übernimmt für Folgeschäden die daraus resultieren keinerlei Haftung. Nur ausgebildete und unterwiesene Fachkräfte dürfen den korrekten elektrischen Anschluss durchführen. Alle elektrischen und mechanischen Anschlüsse müssen entsprechend der europäischen Sicherheitsnormen montiert sein. -
Seite 5: Rückseite
2.2. Rückseite 1. Netzanschluss Verbinden sie mit dem Stromnetz 2. Sicherung F6.3A 250V 5x20mm 3. DMX Eingangsbuchse 3Pin XLR Buchse male, um DMX Signal zu erhalten 4. DMX Ausgangsbuchse 3Pin XLR Buchse female, um DMX Signal zu senden. 5 / 10... -
Seite 6: Bedienung
3. Bedienung Verbinden sie das Gerät mit dem Stromnetz. Das Gerät wird automatisch die letzte Einstellung laden. Ebenso zeigt das Display die zuletzt eingestellte DMX Adresse, da alle Informationen im Stromausfallspeicher hinterlegt werden. Wenn die Stromzufuhr nicht stabil ist, steht im Display „AC-0“ warten sie bis die Anzeige verschwindet. -
Seite 7: Switch Pack Mode
3.2. Switch Pack Modus 1. Geben Sie die vollständige DMX Adresse ein und drücken Sie die MENU Taste um in das nächste Menü zu wechseln. 2. Drücken Sie die UP und DOWN Tasten bis das Display „S---„ anzeigt 3. Drücken Sie die MENU Taste um in den Switch Pack Modus zu wechseln. -
Seite 8: Dimmer Pack Mode
3.3. Dimmer Pack Modus 1. Drücken Sie die MENU Taste um in das nächste Menü zu wechseln 2. Drücken Sie die UP und DOWN Tasten bis das Display „d…“ anzeigt. 3. Drücken Sie die MENU Taste um in den Dimmer Limit Modus zu wechseln. 4. -
Seite 9: Technische Daten
4. Technische Daten Spannungsversorgung AC230V~50Hz, 6A max Anzahl der Kanäle 1 Kanal 6A max DMX Ausgang 3 pol XLR Einbaubuchse DMX Eingang 3 pol XLR Einbaustecker Sicherung F6.3A 250V 5x20mm Maße 182x92x65mm Gewicht 1,1kg 9 / 10... - Seite 10 Importeur: B & K Braun GmbH Industriestraße 1 D-76307 Karlsbad www.bkbraun.com info@bkbraun.com 10 / 10...
