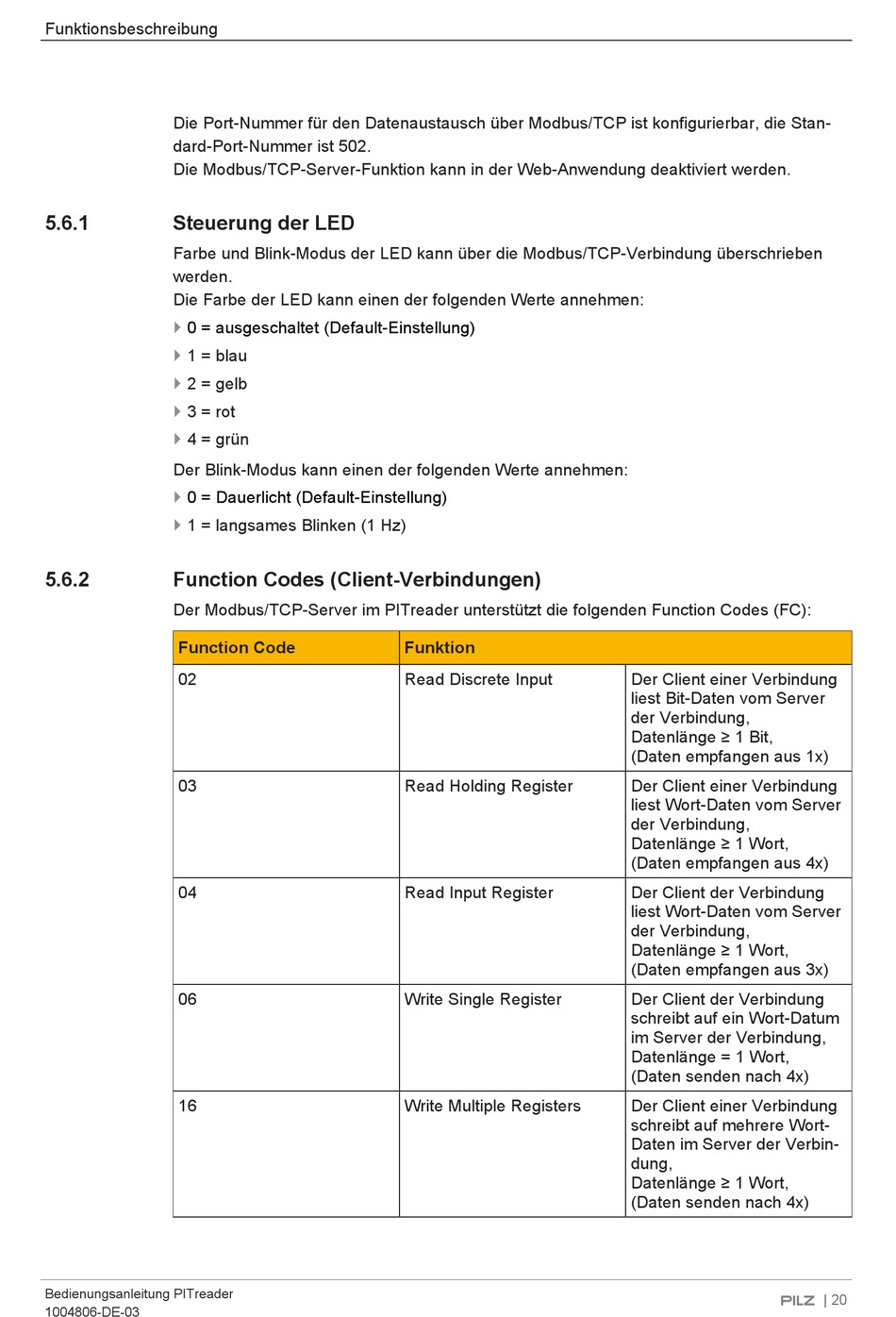

Funktionsbeschreibung
Die Port-Nummer für den Datenaustausch über Modbus/TCP ist konfigurierbar, die Stan-
dard-Port-Nummer ist 502.
Die Modbus/TCP-Server-Funktion kann in der Web-Anwendung deaktiviert werden.
5.6.1

Steuerung der LED

Farbe und Blink-Modus der LED kann über die Modbus/TCP-Verbindung überschrieben
werden.
Die Farbe der LED kann einen der folgenden Werte annehmen:
} 0 = ausgeschaltet (Default-Einstellung)
}
1 = blau
}
2 = gelb
}
3 = rot
}
4 = grün
Der Blink-Modus kann einen der folgenden Werte annehmen:
} 0 = Dauerlicht (Default-Einstellung)
}
1 = langsames Blinken (1 Hz)
5.6.2

Function Codes (Client-Verbindungen)

Der Modbus/TCP-Server im PITreader unterstützt die folgenden Function Codes (FC):
Function Code
02
03
04
06
16
Bedienungsanleitung PITreader
1004806-DE-03
Funktion
Read Discrete Input
Read Holding Register
Read Input Register
Write Single Register
Write Multiple Registers
Der Client einer Verbindung
liest Bit-Daten vom Server
der Verbindung,
Datenlänge ≥ 1 Bit,
(Daten empfangen aus 1x)
Der Client einer Verbindung
liest Wort-Daten vom Server
der Verbindung,
Datenlänge ≥ 1 Wort,
(Daten empfangen aus 4x)
Der Client der Verbindung
liest Wort-Daten vom Server
der Verbindung,
Datenlänge ≥ 1 Wort,
(Daten empfangen aus 3x)
Der Client der Verbindung
schreibt auf ein Wort-Datum
im Server der Verbindung,
Datenlänge = 1 Wort,
(Daten senden nach 4x)
Der Client einer Verbindung
schreibt auf mehrere Wort-
Daten im Server der Verbin-
dung,
Datenlänge ≥ 1 Wort,
(Daten senden nach 4x)
