Anschließen des Radars an das Garmin Marine Network
Schließen Sie bei eigenständigen Netzwerken (nur Plotter und Radar) das RJ-45 Marine Network-Kabel an den RJ-45-Anschluss an der Rückseite
des Plotters an. Schließen Sie bei erweiterten Netzwerken (Plotter, Radar, GMS 10 usw.) das RJ-45 Marine Network-Kabel an einen freien
RJ-45-Anschluss an der GMS 10-Netzwerkerweiterung an. Drehen Sie den RJ-45-Sicherungsring im Uhrzeigersinn, bis er fest sitzt.
GMR 400/600/1200
xHD-Radar
HInWeIS: Jede einzelne Komponente des erweiterten Netzwerkes muss anhand der zutreffenden Installationsanweisungen installiert sein.
Diese Abbildungen zeigen lediglich das Zusammenwirken des Radars GMR 404/406 mit einem Netzwerk und nicht die ordnungsgemäße Verkabelung
anderer Netzwerkkomponenten.
HInWeIS: Alle mit dem Garmin Marine Network verbundenen Geräte müssen an die Bordstromversorgung angeschlossen sein. Die Pläne zeigen nur
die Netzwerkanschlüsse und nicht die Stromanschlüsse. Schließen Sie jedes Gerät im Einklang mit den jeweiligen Installationsanweisungen an.
Installationsanweisungen für das GMR 400/600/1200 xHD
GMR 400/600/1200 xHD-Radar

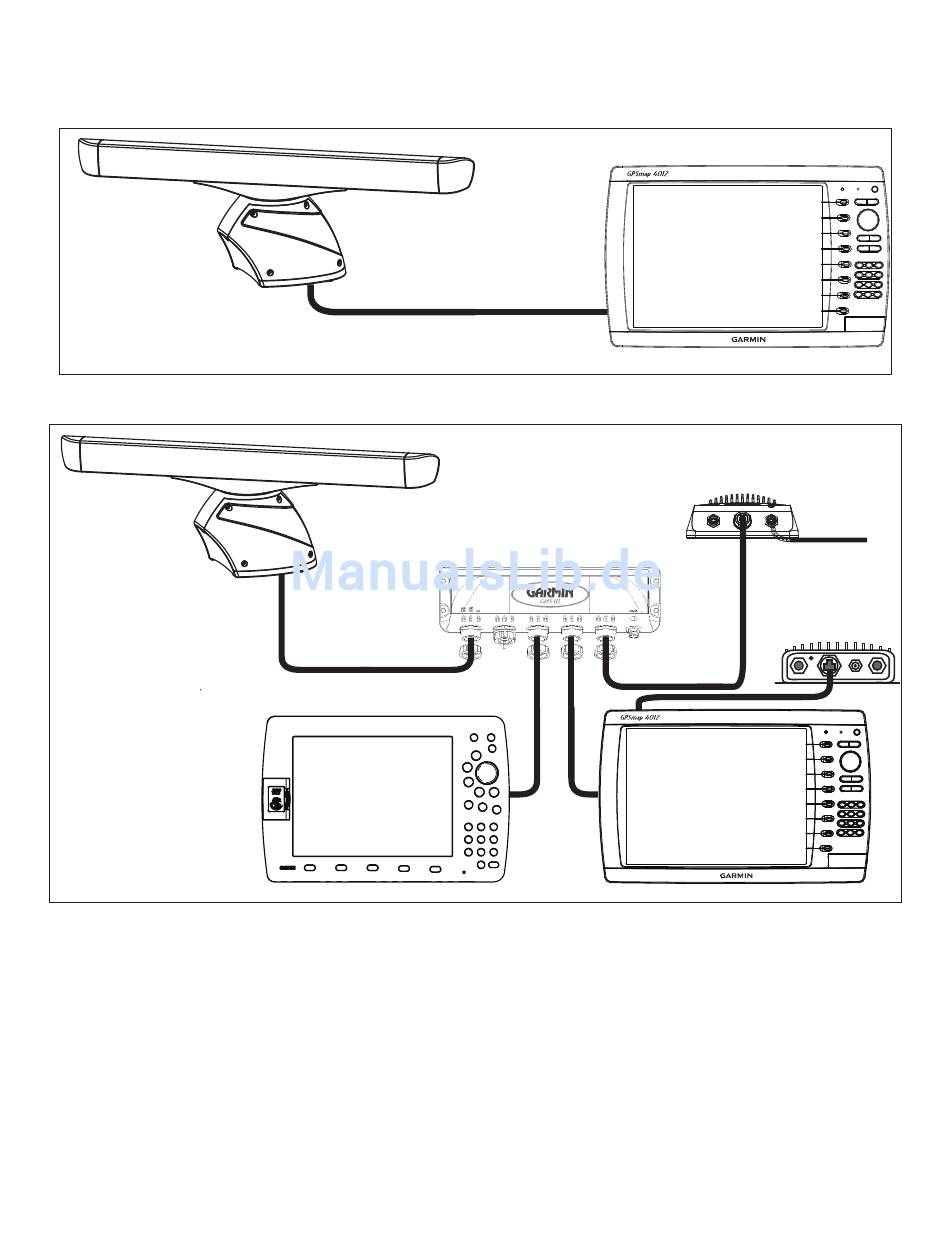

Beispiel für ein eigenständiges Garmin Marine Network
Anschlusserweiterung GMS 10 für
Garmin-
Plotter der Serie
GPSMAP 3000
Beispiel für ein erweitertes Garmin Marine Network
Garmin Marine Network-
kompatibler Plotter
Marine Network
Plotter der Serie
GPSMAP 4000/5000
Echolot GSD 22
Zum Schwinger
xxxxxxxxxxxxxxxxxxx
GDL 30/30A
XM-Wetterempfänger
Garmin-
7
