Auswählen eines Montageortes
Bei der Auswahl des Montageorts für das GMR 400/600/1200 xHD-Radar ist Folgendes zu beachten:
• Der ideale Standort befindet sich weit oberhalb der Kiellinie des Schiffes an einer Stelle, an der der Radarstrahl am wenigsten von Schiffsaufbauten
oder durch die Takelage behindert wird. Durch Behinderungen des Radarstrahls können manche Bereiche nicht erkannt werden, liegen im
Funkschatten oder verursachen falsche Echos. Je höher der Montageort liegt, desto weiter entfernte Ziele kann das Radar erkennen.
• Installieren Sie das Radar nach Möglichkeit nicht auf der Höhe von Schornsteinen, Rahen oder einer Saling am Mast.
• Installieren Sie das Radar nicht in der Nähe von Wärmequellen, wo es möglicherweise Rauch oder heißer Luft aus Schornsteinen oder der
Wärmeabstrahlung von Lampen ausgesetzt ist.
• Die Montagefläche oder -plattform sollte stabil genug sein, um das Gewicht des Radars und alle auftretenden Trägheitskräfte aufnehmen zu
können. Darüber hinaus sollte sie idealerweise flach sein und parallel zur Wasserlinie liegen.
• Garmin empfiehlt, das Radar außerhalb des Bereichs zu montieren, in dem sich Personen aufhalten. (Die vertikale Kegelbreite sollte sich oberhalb
der Kopfhöhe befinden.) Bei korrekter Installation und richtigem Einsatz erfüllt dieses Radargerät die Sicherheitsanforderungen des Standards
ANSI/IEEE-C95.1-1992 für die menschliche Belastung durch elektromagnetische Felder.
Die Bestimmung 3-27.1 der IEC 60936-1 legt die Maximalabstände zur Antenne fest, in denen bestimmte Strahlungsleistungen von
Funkfrequenzen auftreten dürfen.
◦ GMR 404 xHD (100 W/m²: 1,4 m [55 Zoll]) (10 W/m²: 4,5 m [178 Zoll])
◦ GMR 406 xHD (100 W/m²: 1,7 m [65 Zoll]) (10 W/m²: 5,1 m [200 Zoll])
◦ GMR 604 xHD (100 W/m²: 1,7 m [67 Zoll]) (10 W/m²: 5,5 m [217 Zoll])
◦ GMR 606 xHD (100 W/m²: 2,0 m [79 Zoll]) (10 W/m²: 6,2 m [244 Zoll])
◦ GMR 1204 xHD (100 W/m²: 2,5 m [99 Zoll]) (10 W/m²: 7,8 m [307 Zoll])
◦ GMR 1206 xHD (100 W/m²: 2,8 m [111 Zoll]) (10 W/m²: 8,7 m [343 Zoll])
aCHTunG: Blicken Sie, während das Radar sendet, nicht aus unmittelbarer Nähe direkt auf dessen Antenne, da die Augen der gegenüber elektromagnetischer
Energie empfindlichste Körperteil sind.
• Zwischen Kompass und Radar muss ein ausreichender Sicherheitsabstand eingehalten werden. Der Sicherheitsabstand zum Kompass entspricht der
Distanz vom Mittelpunkt des Kompasses bis zum nächstgelegenen Punkt des Radars.
◦ Standardkompass: 90 cm (35
◦ Standby-Steuer- und Notkompasse: 80 cm (31

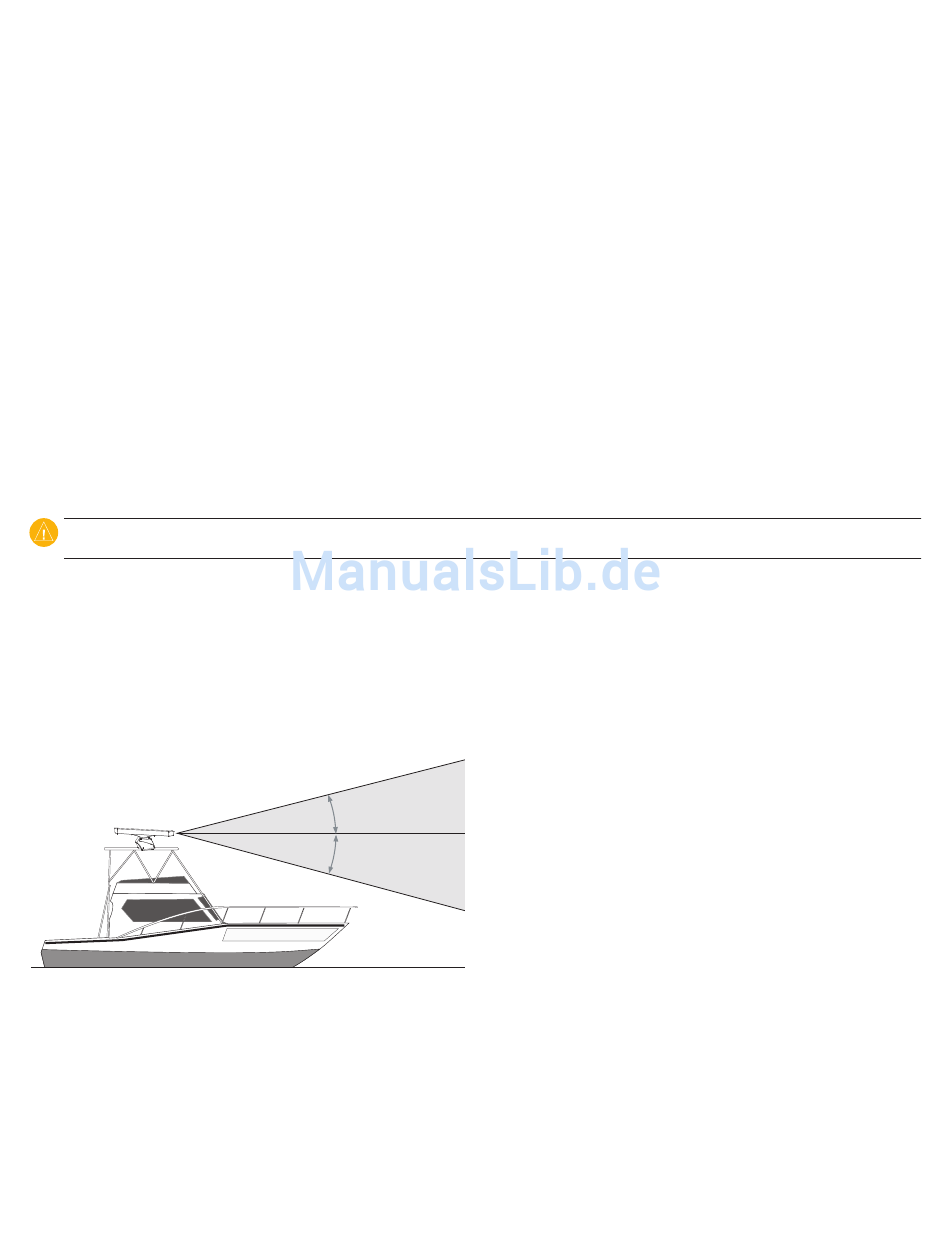

• Montieren Sie andere elektronische Geräte und Kabel mit einem Mindestabstand von 2 m (7 Fuß) zum Radarstrahl. Bezogen auf das abstrahlende
Element des Radars kann sich ein Radarstrahl mit einem Winkel von je bis zu 12,5 Grad nach oben und unten ausbreiten. Bei Schiffen, die während
der Fahrt einen höheren Anstellwinkel des Rumpfes haben, kann es hilfreich sein, den Winkel zu reduzieren, sodass der Strahl im Ruhezustand
leicht nach unten in Richtung der Wasserlinie zeigt. Bei Bedarf können auch Unterlegscheiben verwendet werden.
• Installieren Sie das Radar nicht in der Nähe von Antennen oder anderen elektronischen Geräten. GPS-Antennen sollten entweder ober- oder
unterhalb des Radarstrahls installiert sein. Montieren Sie das Radar mit einem Mindestabstand von 1 m (3 Fuß) zu Sendegeräten oder Kabeln,
die Funksignale übertragen, z. B. UKW-Geräte, -Kabel und -Antennen. Bei Einseitenband-Funkgeräten sollte der Abstand auf 2 m (7 Fuß) erhöht
werden.
2
/
Zoll)
7
16
/
Zoll)
1
2
12,5°
12,5°
Installationsanweisungen für das GMR 400/600/1200 xHD
