Modell
EABA 15-900
EABA 26-560
EABA 32-410
EABA 45-330
EABA 50-450
EABA 60-370
EABA 75-300
EABA 95-240
Die neueste Version dieses Dokuments kann heruntergeladen werden
unter: http://www.desouttertools.com/info/6159929390_DE
Lesen Sie alle Sicherheitshinweise und Anweisungen.
Die Nichtbeachtung der Sicherheitshinweise und Anweisungen
kann zu Stromschlägen, Bränden und/oder schweren Personen-
schäden führen.
Bewahren Sie alle Warnhinweise und Anweisungen zur künfti-
gen Verwendung auf.

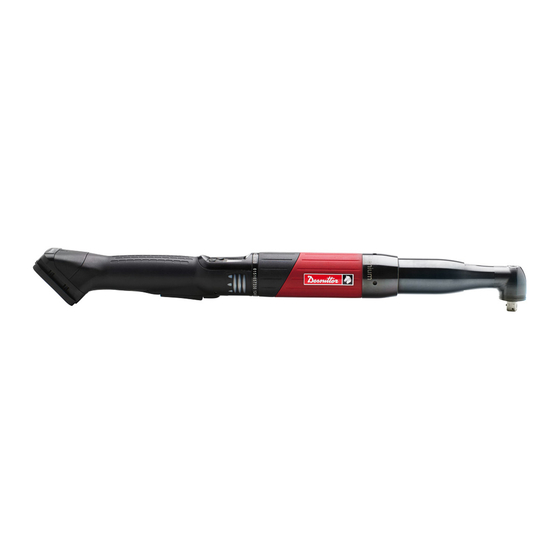

Kabelloser Winkelschrauber
Produktanweisungen
Artikelnum-
mer
6151659610
6151659620
6151659630
6151659640
6151659650
6151659660
6151659670
6151659680
WARNUNG
Drucksache Nr.
6159929390_DE
Ausgabe-Nr.
01
Datum
06.2020
Стр.
1 / 24
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Desoutter EABA 15-900
Inhaltszusammenfassung für Desoutter EABA 15-900
- Seite 1 Drucksache Nr. 6159929390_DE Ausgabe-Nr. Datum 06.2020 Стр. 1 / 24 Kabelloser Winkelschrauber Produktanweisungen Modell Artikelnum- EABA 15-900 6151659610 EABA 26-560 6151659620 EABA 32-410 6151659630 EABA 45-330 6151659640 EABA 50-450 6151659650 EABA 60-370 6151659660 EABA 75-300 6151659670 EABA 95-240 6151659680 Die neueste Version dieses Dokuments kann heruntergeladen werden unter: http://www.desouttertools.com/info/6159929390_DE...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Produktinformation .......................... 3 Allgemeine Informationen........................ 3 Garantie .......................... 3 Website .......................... 3 Informationen über Ersatzteile ..................... 3 Abmessungen (mm)...................... 3 CAD-Dateien ........................ 4 Übersicht ............................ 4 Gesamtübersicht ........................ 4 Produktbeschreibung ...................... 5 Technische Daten ........................ 5 Zubehör.......................... 7 Installation.............................. 8 Installationsanleitung........................ 8 Einlegen des Akkupacks ...................... 8 Verbinden des Werkzeugs mit CVIMONITOR .............. 8 Installation von optionalem Zubehör .................. 8 Bedienung .............................. 9 Konfigurationsanleitung........................ 9 Konfiguration des Werkzeugs .................... 9... -
Seite 3: Produktinformation
• Garantiereparaturen werden nur in Desoutter-Werkstätten oder von einem zertifizierten Service-Partner ausge- führt. Desoutter bietet eine erweiterte Garantie und eine vorbeugende Wartung nach dem neuesten Stand der Technik durch seine Tool Care-Verträge. Weitere Informationen erhalten Sie von Ihrem lokalen Servicerepräsentanten. -
Seite 4: Cad-Dateien
Gesamtübersicht EABA-Werkzeuge sind kabellose Winkelschrauber. Sie werden durch den Bediener per Hand geführt und von einem Desoutter-Akkusatz angetrieben. Im Lieferzustand ist die Werkzeuganzeige per Passwort geschützt. Werkzeuge werden mit 6 Psets geliefert, die über die Werkzeuganzeige oder CVI CONFIG konfiguriert werden kön- nen. -
Seite 5: Produktbeschreibung
Produktinformation Produktbeschreibung Anschluss Ausgang LED für Berichtsfunktionen Auslöser Akkubasis Anzeige Programmiertasten Umkehrtaste Technische Daten Spannungsbereich (V) 36 V Anschluss Ausgang Modell EABx 15-900 Vierkant 1/4" EABx 26-560 Vierkant 3/8" EABx 32-410 Vierkant 3/8" EABx 45-330 Vierkant 3/8" EABx 50-450 Vierkant 3/8" EABx 60-370 Vierkant 1/2"... - Seite 6 Produktinformation Modell Minimal / Nennwert / Maximal EABx 95-240 19 / 90 / 95 EABx steht für EAB/EABA/EABC. Drehmomentbereich (ft.lb) Modell Minimal / Nennwert / Maximal EABx 15-900 3,69 / 9,59 / 11,06 EABx 26-560 3,69 / 17,70 / 19,18 EABx 32-410 5,16 / 22,13 / 23,60 EABx 45-330...
-
Seite 7: Zubehör
Produktinformation Luftfeuchtigkeit bei Lagerung 0 - 95% rel. LF (nicht kondensierend) Luftfeuchtigkeit bei Betrieb 0 - 90% rel. LF (nicht kondensierend) Höhe bis 2000 m (6562 Fuß) Einsetzbar in Umgebungen mit Verschmutzungsgrad 2 Nur für Innenanwendungen Zubehör Optionales Zubehör eDOCK 6158119760 Benötigtes Zubehör Akkupack 18 V 2,5 Ah... -
Seite 8: Installation
Installation Installation Installationsanleitung Einlegen des Akkupacks Führen Sie den Akkusatz von vorn oder hinten in das Werkzeug ein, bis ein deutliches Verschlussgeräusch zu hören ist. Es gibt keinen EIN/AUS-Schalter: Das Werkzeug ist betriebsbereit, sobald ein Akkusatz eingelegt wird. Beim Einschalten des Werkzeugs blinken die Werkzeug-LEDs. HINWEIS Gebrauchsempfehlungen für Akkupacks Sorgen Sie für eine längere Lebensdauer des Akkupacks. -
Seite 9: Bedienung
Bedienung Bedienung Konfigurationsanleitung Konfiguration des Werkzeugs Symbole und Tasten Das Passwort ist aktiviert. Das Passwort ist deaktiviert. Drücken Sie die Taste „Bestätigen/Rückwärtslauf“. Drücken Sie die rechte Taste. Drücken Sie die linke Taste. Taste „Bestätigen/Rückwärtslauf“ Rechte Taste Linke Taste Bestätigen Speichern Beenden Pset Töne sind deaktiviert. - Seite 10 Bedienung Ein rotes Schloss wird in der obersten Zeile des Hauptbildschirms angezeigt. Drücken Sie diese Taste für 2 Sekunden. Drücken Sie diese Taste, um zur Konfiguration zu gelangen. Öffnen Sie Passwort eingeben, anschließend Pset-Passwort und verwenden Sie die Tasten, um eine „1“ einzutra- gen.
- Seite 11 Bedienung Drehmomenteinheit Es sind folgende Drehmomenteinheiten verfügbar: • Nm • ft.lb • in.lb • kg.m • kg.cm • oz.in • dNm Um die Drehmomenteinheit zu ändern, öffnen Sie den Hauptbildschirm. Drücken Sie diese Taste für 2 Sekunden. Drücken Sie diese Taste, um zur Konfiguration zu gelangen. Öffnen Sie Drehmomenteinheit, verwenden Sie die Tasten zur Auswahl der Drehmomenteinheit und bestätigen Sie.
- Seite 12 Bedienung Parameter Beschreibung Sollwinkel Der zu erreichende Winkelwert. Min./Max. Drehmoment Drehmomentwerte, welche die min./max. Drehmomenttole- ranzen festlegen. Min./Max. Winkel Winkelwerte, welche die min./max. Winkeltoleranzen festle- gen. Abbruchwinkel Sicherheits-Winkelwert zum Stopp des Werkzeugs. Abbruchdrehmoment Sicherheits-Drehmomentwert zum Stopp des Werkzeugs. Startdrehmoment Der Drehmomentwert, der erreicht werden muss, um den Pset als gestartet zu deklarieren.
-
Seite 13: Betriebsanleitung
Bedienung Betriebsanleitung Verwendung des Werkzeugs Auswahl des auszuführenden Psets Rufen Sie den Hauptbildschirm auf. Wählen Sie das auszuführende Pset aus. Drücken Sie diese Taste für 2 Sekunden. Drücken Sie diese Taste, um zum Pset zu gelangen. Wählen Sie Aktivieren aus, markieren Sie das Kontrollkästchen zur Auswahl dieses Pset, speichern und bestätigen Sie. - Seite 14 Bedienung Winkelstart Min. Winkel Max. Winkel Beispiele: - Liegen sowohl das Drehmoment als auch der Winkel innerhalb der Toleranzen, so leuchtet die grüne LED. - Drehmoment innerhalb der Toleranzen und Winkel unterhalb der Toleranzen ergibt einen roten + gelben Status (ro- te LED).
- Seite 15 Bedienung LED für Berichtsfunktionen Grün Gelb Auslesen des Verschraubungsberichts LED-Farbe Beschreibung Durchzuführende Maßnahme Grün Bericht angenommen Keine Gelb Unvollständiger Ablauf Verschraubung wiederholen. Gelb und Rot (Orange) Bericht abgelehnt Lösen und Verschraubung wiederholen. Oberhalb der Obergrenzen Verbindungselement entfernen und er- setzen. Umkehren der Drehrichtung Umkehrtaste für Rückwärtslauf Drücken Sie diese Taste.
-
Seite 16: Ergebnisüberwachung
Bedienung Drücken Sie den Auslöser. Das Werkzeug schaltet sich nach 30 Minuten Inaktivität ab. Halten Sie die Rücklauftaste lange gedrückt. Prüfen Sie die an der Werkzeuganzeige oder über CVI CONFIG konfigurierbare „Abschaltung“. Ziehen Sie den Akkusatz heraus und stecken Sie ihn wieder ein. Ergebnisüberwachung Verbinden Sie das Werkzeug mittels des eDOCK-Geräts mit einem PC. -
Seite 17: Wartung
Wartung Wartung Firmware-Version auf der Werkzeuganzeige Die Firmware-Version des Werkzeugs wird im Menü „Wartung/Werkzeug“ angezeigt. AX.YY.ZZ. Werkzeuginformationen über Werkzeuganzeige Öffnen Sie das Menü „Wartung/Werkzeug“, um die folgenden Informationen zu erhalten: Gesamtzähler Anzahl der Verschraubungen seit der Herstellung des Werk- zeugs. Akku Es wird der aktuelle Stromspannungswert angezeigt. -
Seite 18: Anweisungen Für Werkzeuge Mit Wandler
Wartung Linksgewinde Rechtsgewinde Beim Zusammenbau: Den empfohlenen Klebstoff verwenden. Mit dem erforderlichen Drehmoment anziehen. Mit dem benötigten Fett oder Öl schmieren. Auf die Zahnräder oder Lager nicht zu viel Schmierfett auftragen; ei- ne dünne Schicht sollte ausreichen. Anweisungen für Werkzeuge mit Wandler •... -
Seite 19: Kalibrierung Über Die Werkzeuganzeige
Geben Sie im Menü „Konfiguration“ das Wartungspasswort ein. Schalten Sie einen Drehmomentgeber in Reihe mit dem Werkzeug und verbinden Sie diesen mit einer beliebi- gen Messeinheit des Desoutter-Produktsortiments. Wechseln Sie zu „Wartung/Kalibrierung“. Wählen Sie die zur Durchführung der Kalibrierung erforderliche Anzahl von Verschraubungen aus und drü- cken Sie auf OK. -
Seite 20: Motoranpassung
Ein mit fest montiertem Zubehör ausgestattetes Werkzeug muss vor dessen Einsatz zwingend kalibriert werden. Aktualisierung der Werkzeug-Firmware Klicken Sie auf dieses Symbol. Klicken Sie auf Werkzeug-Firmware aktualisieren. Wenden Sie sich für die neueste Firmwareversion an ihren Desoutter-Vertreter. Folgen Sie den Anweisungen auf dem Bildschirm. 20 / 24 06.2020... -
Seite 21: Störungshilfe
I038 Werkzeug protokolliert 1- Unerwartete Werkzeugsoftwareausnahme. 2- Durch das Werkzeug wurde eine Protokolldatei er- zeugt. 3- Wenden Sie sich an Ihre Desoutter-Vertretung. I046 Anormaler Akkustrom 1- Anormaler Akkustromverbrauch. Prüfen Sie die Pset-Einstellungen. 2- Dieser Fehler kann an falschen Drehzahleinstellun- gen liegen. - Seite 22 2- Vergewissern Sie sich, dass das Werkzeugkabel nicht beschädigt ist. W212 Ergebnis nicht gespeichert 1- Das Verschraubungsergebnis kann nicht im System gespeichert werden. 2- Wenden Sie sich an Ihre Desoutter-Vertretung. W216 Stromstärke zu hoch 1- Maximale Stromstärke überschritten. 2- Wenden Sie sich an Ihre Desoutter-Vertretung. W267 Fehler bei Ergebnisübertragung...
- Seite 23 Störungshilfe Nummer Beschreibung Vorgehen E032 Fehler Werkzeugdisplay 1- Fehlfunktion des integrierten Displays. 2- Wenden Sie sich an Ihre Desoutter-Vertretung. E034 Fehler Werkzeugspeicher 1- Der Werkzeugspeicher funktioniert nicht ordnungs- gemäß. 2- Wenden Sie sich an Ihre Desoutter-Vertretung. E035 Werkzeugspeicher gesperrt 1- Der Werkzeugspeicher ist gesperrt, um alte Daten vorm Überschreiben zu schützen.
- Seite 24 Übersetzung der Originalbetriebsanleitung Das 1914 gegründete Unternehmen Desoutter, mit Hauptsitz in Frankreich, ist ein weltweit führender Hersteller von elektrisch und pneumatisch betriebenen Montagewerkzeugen für ein weites Spektrum von Montage- und Fertigungslinien. Zu seinen Kunden gehören Unternehmen der Luftfahrt-, Automobil- und allgemeinen Industrie sowie Hersteller von Leicht-, Schwerlast- und Geländefahrzeugen.
