KALIBRIERUNG DES SAUERSTOFFANALYSATORS
Heiße Oberfl ächen und berührungsgefährliche Anschlüsse. Gehen Sie bei der Durchführung des folgenden
Kalibrierungsverfahrens vorsichtig vor, da innerhalb des Gehäuses Gefahr durch berührungsgefährliche Spannungen und
potenziell heiße Oberfl ächen besteht.
Warnung
Der O-Analysator sollte mindestens alle drei Monate mithilfe einer kalibrierten Gasversorgung oder eines kalibrierten unabhängigen
Analysators kalibriert werden.
Für Anwendungen mit geringer Reinheit kann die Kalibrierung mithilfe von Druckluft durchgeführt werden. Dieses Verfahren wird
jedoch nicht empfohlen, wenn die Reinheit des Gases kritisch ist.
Die Reinheit des Kalibriergases darf 50 ppm für Generatoren mit hohem Reinheitsgrad (ppm-Sauerstoff zellen) und 5 % Generatoren
mit niedrigem Reinheitsgrad (%-Sauerstoff zellen) nicht überschreiten. Ein Druck von 7 bar ü darf nicht überschritten werden.
Der Druckregler und das Durchfl ussregelventil sind ab Werk für die Abgabe von 250 cm3/min an die O-Zelle eingestellt.
Wenn die Einstellung einer dieser Komponenten geändert wird, kann es zur Beschädigung der O2-Zelle oder einer
fehlerhaften Kalibrierung kommen.
Vorsicht
VERWENDEN EINER KALIBRIERTEN GASVERSORGUNG
-
Menü 3.2 auswählen und die Übersteuerung für den O-Alarm aktivieren.
-
Die Gasversorgung an den Kalibrieranschluss des O-Analysators (1) an der Seite des Generators anschließen.
-
Den Kalibrier-Kugelhahn (2) auf der Innenseite des Abdeckblechs ausfi ndig machen und den Griff nach rechts drehen, sodass er
wie gezeigt nach unten weist.
-
Warten, dass sich der O-Messwert stabilisiert und dann die kalibrierte Konzentration eingeben.
VERWENDEN EINES KALIBRIERTEN UNABHÄNGIGEN
ANALYSATORS
-
Menü 3.2 auswählen und die Übersteuerung für den O-Alarm aktivieren.
-
Den Analysator an den Stickstoff auslassanschluss des Generators anschließen.
-
Warten, dass sich der O-Messwert stabilisiert und dann die kalibrierte Konzentration eingeben.
VERWENDEN VON DRUCKLUFT
-
Menü 3.2 auswählen und die Übersteuerung für den O-Alarm aktivieren.
-

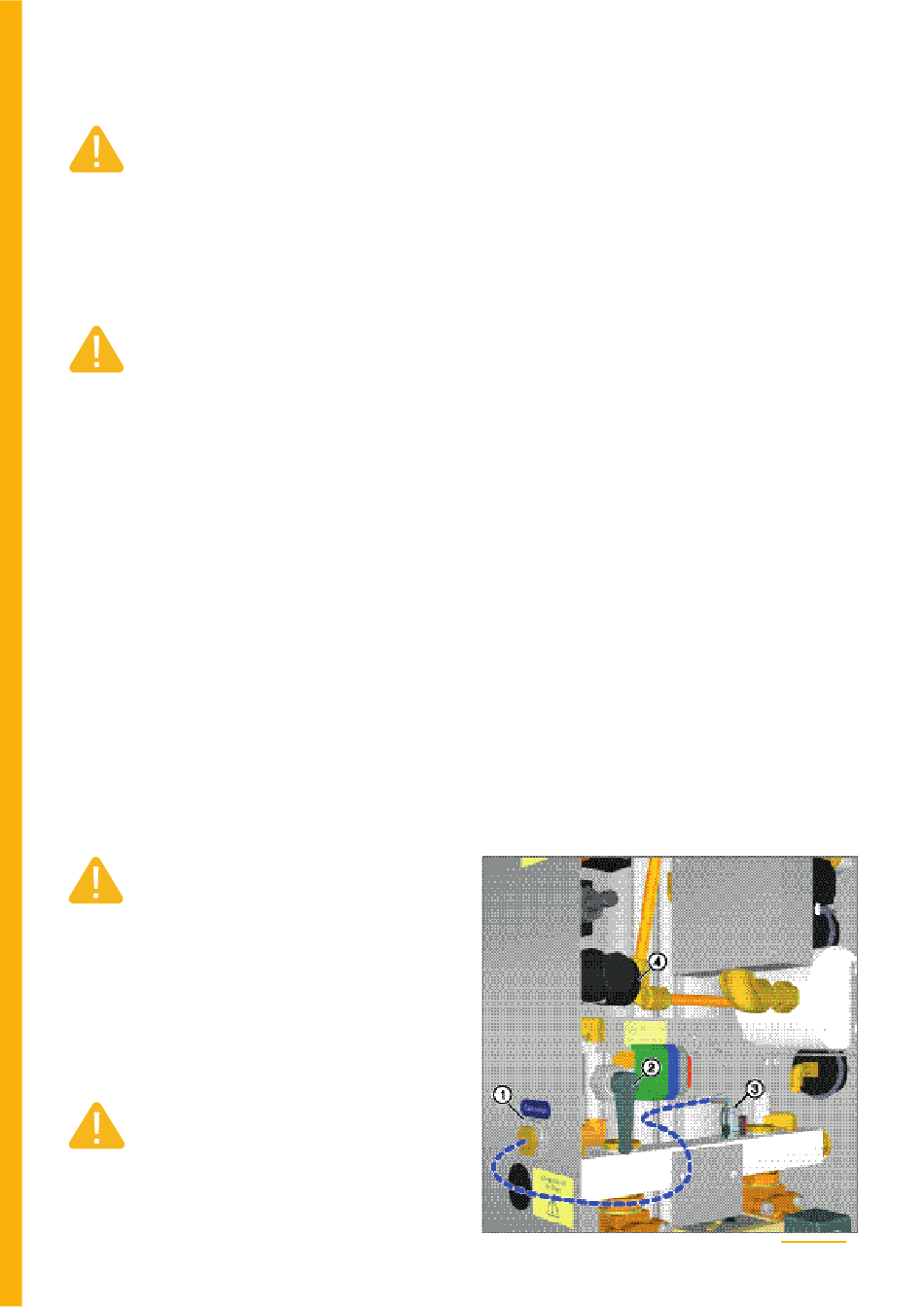

Die O2-Probeentnahmeleitung zwischen dem Winkelsteckverbinder am Kugelhahn (3) und dem Kalibrieranschluss des O-
Analysators (1) anschließen.
Wenn eine andere Probeentnahmeleitung als die von
Parker mitgelieferte verwendet wird, sicherstellen,
dass diese für den Arbeitsdruck des Generators
Warnung
ausgelegt ist.
-
Den Kugelhahn (3) öff nen und den Griff des Kalibrier-Kugelhahns
(2) drehen, sodass er wie gezeigt nach unten weist.
-
Warten, dass sich der O2-Messwert stabilisiert und dann die
kalibrierte Konzentration eingeben.
Die Probeentnahmeleitung muss drucklos gemacht
werden, bevor sie abgenommen wird. Den Kugelhahn
(3) schließen und warten, bis der auf dem Manometer
(4) angezeigte Druck auf Null abfällt. Wenn die Leitung
vollständig drucklos ist, den Griff des Kalibrier-
Warnung
Kugelhahns (2) drehen, sodass er nach oben weist, und
die Leitung vom Generator trennen.
31
N2 Compact Stickstoff gasgenerator – Benutzerhandbuch. © 2020.
