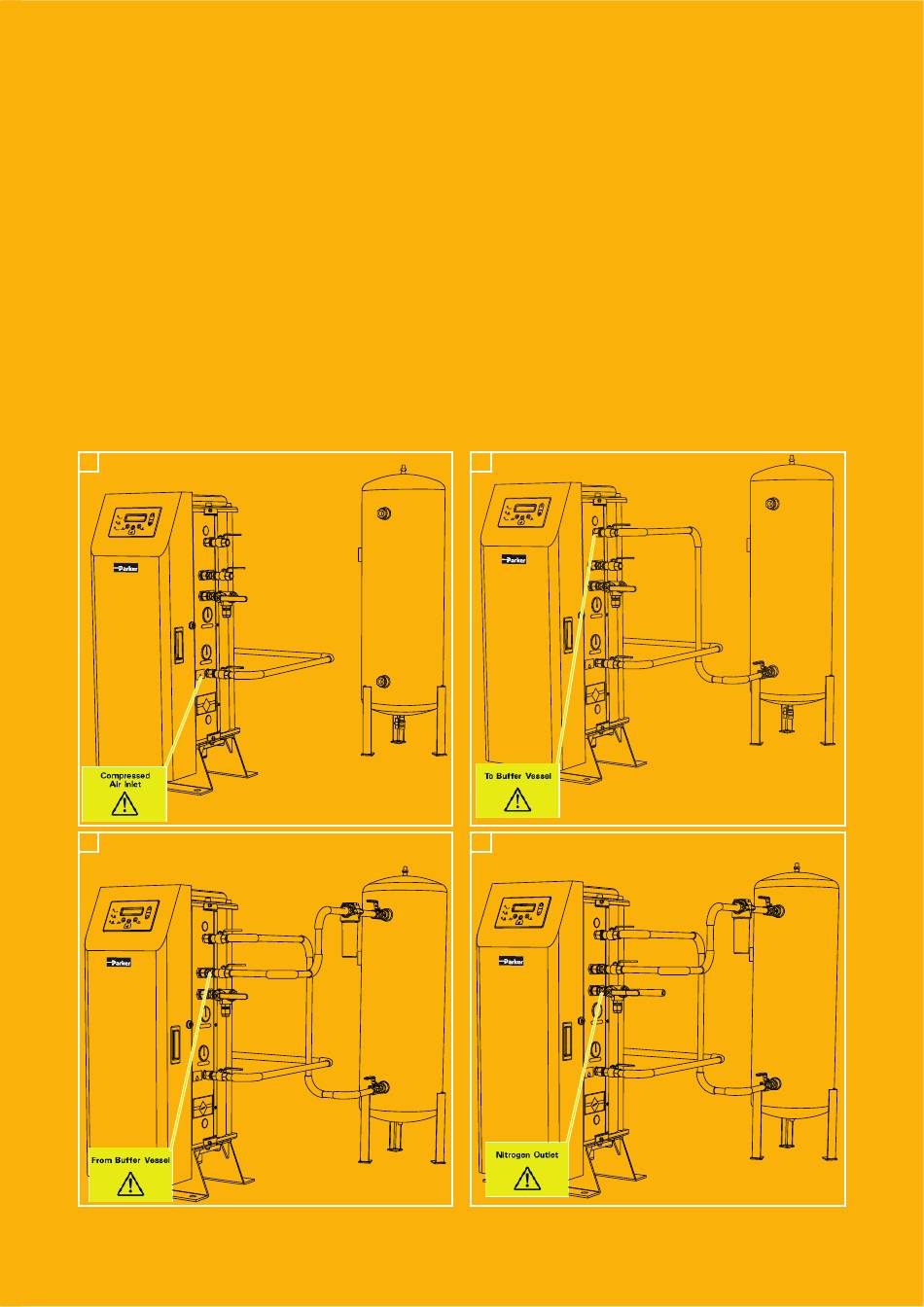

MECHANISCHE INSTALLATION
A.
Bringen Sie einen der mitgelieferten ½ "-Kugelhähne am Drucklufteinlassanschluss am Generator an und schließen Sie die
Druckluftversorgung an diesen Kugelhahn an. Vergewissern Sie sich, dass der Kugelhahn geschlossen ist.
B.
Bringen Sie einen weiteren mitgelieferten ½ "-Kugelhahn am Anschluss mit der Beschriftung „To Buff er Vessel" (Zum Puff erbehälter) an.
Montieren Sie eine Rohrleitung mit ½ " Nenngröße/16 mm Innendurchmesser zwischen dem Kugelhahn und dem Einlassanschluss des
Puff erbehälters. Es wird empfohlen, einen zusätzlichen Kugelhahn (nicht mitgeliefert) an den Einlass des Puff erbehälters anzuschließen, um
diesen während der Wartung isolieren zu können.
C.
Bringen Sie den verbleibenden ½ "-Kugelhahn am Anschluss mit der Beschriftung „From Buff er Vessel" (Vom Puff erbehälter) an.
Montieren Sie eine Rohrleitung mit ½ " Nenngröße/16 mm Innendurchmesser zwischen dem Kugelhahn und dem Auslasslassanschluss
des Puff erbehälters. In dieser Leitung sollte der mitgelieferte AOP010 Filter installiert werden. Befolgen Sie die mit dem Filter gelieferte
Installationsanleitung und beachten Sie die Durchfl ussrichtung. Es wird empfohlen, einen zusätzlichen Kugelhahn (nicht mitgeliefert) an
den Auslass des Puff erbehälters anzuschließen, um diesen während der Wartung isolieren zu können.
D.
Bringen Sie den mitgelieferten 3-Wege-Kugelhahn am Anschluss mit der Beschriftung „Nitrogen Outlet" (Stickstoff auslass) an. Verbinden
Sie diesen Kugelhahn mit einer Rohrleitung mit ½ " Nenngröße/16 mm Innendurchmesser. Diese Leitung muss stabil und porenfrei sein, um
ein Eindringen von Sauerstoff zu minimieren.
Hinweis: Der Stickstoff -Puff erbehälter muss mindestens auf den maximalen Betriebsdruck des Generators ausgelegt und mit einem
geeigneten Manometer und Überdruckventil ausgestattet sein.
A
C
16
08
B
D
