ELEKTRISCHE INSTALLATION
Sämtliche Feldverdrahtungen und elektrischen Arbeiten müssen von einem entsprechend qualifi zierten Techniker gemäß
den örtlichen Bestimmungen durchgeführt werden.
Warnung
Um die IP-Schutzart des Generators zu gewährleisten, müssen alle Kabel, die in das Elektrogehäuse führen, durch die vorgesehenen
Kabelstopfbuchsen an der Seite des Generators verlaufen.

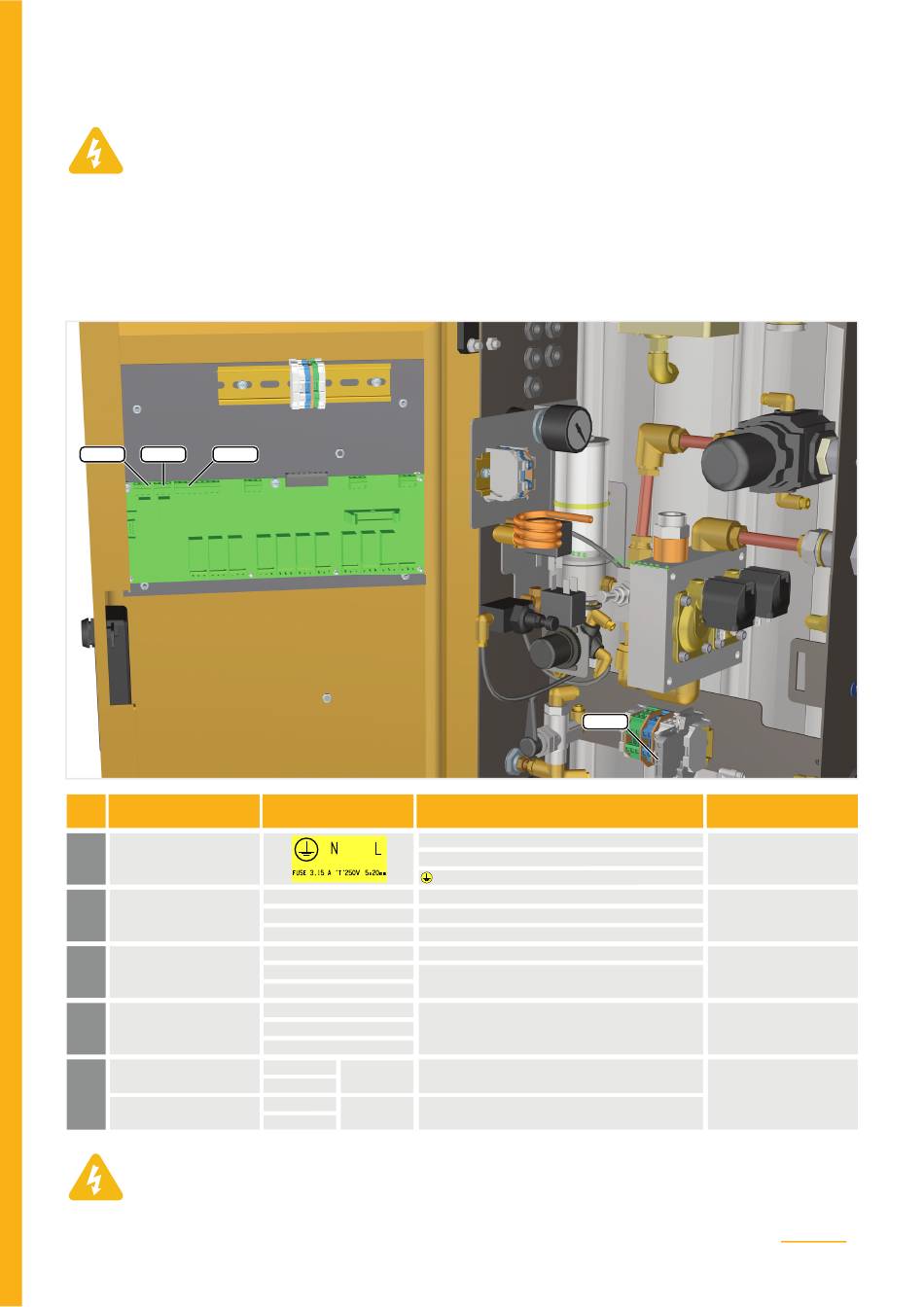

Details zu den erforderlichen Anschlüssen entnehmen Sie bitte den Schaltplänen auf dem Rückumschlag dieses Handbuchs. Alle
Anschlussklemmen sind im folgenden Bild dargestellt.
JP 17
JP 18
JP 19
NR.
ANSCHLUSS
TB1
Generatorversorgung
TB1
Trocknerversorgung
JP 17
Spülsparmodus
JP 18
Alarmkontakte
Fernschaltung
JP 19
MODBUS
Achten Sie bei der Verdrahtung der Klemmen JP17, JP18 und JP19 darauf, die Drähte zu fi xieren, damit sie keinen Kurs-
chluss an den anliegenden Klemmen verursachen können, falls sie sich lösen sollten.
Warnung
17
KLEMME
HINWEISE
L – Sicherungsanschluss für den Außenleiter
N – Nullleiter
- Schutzerdeleiter
L (Grau)
Stromführender Leiter Trockner
N ( Blau)
Nullleiter Trockner
(Gelb/Grün)
Masseleiter Trockner
JP 17-1 (NC)
Nicht verwendet
JP 17-2 (COM)
Das Relais wird aktiviert, wenn sich der Generator im
Standby-Modus befi ndet. Siehe Installationsanweisungen
JP 17-3 (NO)
für den Trockner.
JP 18-1 (NC)
JP 18-2 (COM)
Das Relais wird aktiviert, wenn keine Fehler vorliegen.
JP 18-3 (NO)
JP 19-7
Die Fernschaltung wird im Menü für die
(EINGANG 4)
Anwendereinstellungen aktiviert.
JP 19-8
A
RS485
Einzelheiten zur Konfi guration der MODBUS-
Kommunikation siehe Publikation 17 650 0012.
B
MODBUS
TB 1
N2 Compact Stickstoff gasgenerator – Benutzerhandbuch. © 2020.
KABELDURCHMESSER
6–12 mm
3–7 mm
3–7 mm
3–7 mm
3–7 mm
