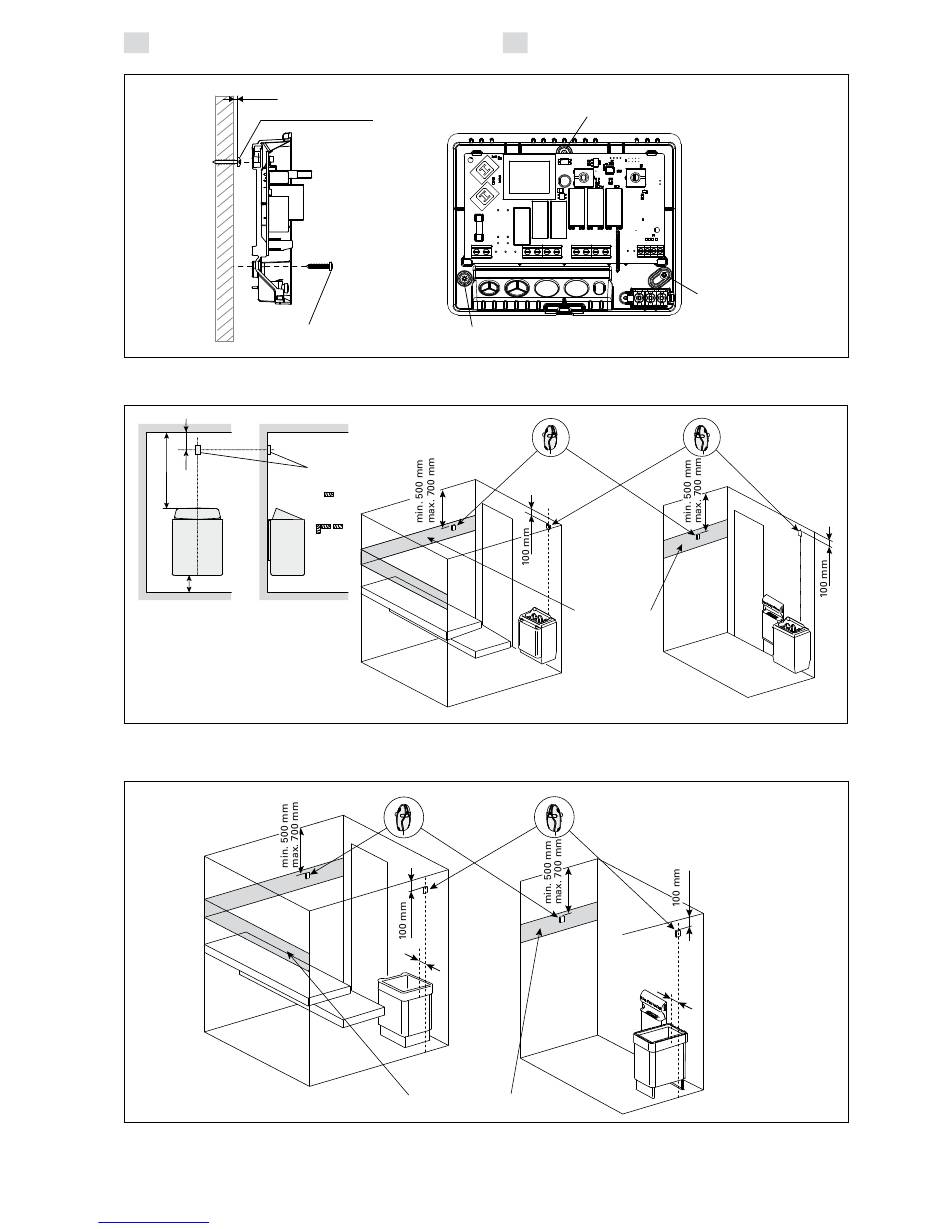

Figure 5.
Abbildung 5. Wandbefestigung
Figure 6.
Abbildung 6. Position der Temperatur- und Luftfeuchtigkeitsfühler bei Öfen mit Wandbefestigung
Figure 7.
Abbildung 7. Position der Temperatur- und Luftfeuchtigkeitsfühler bei freistehende Öfen
Downloaded from
www.Manualslib.com
2 mm
Screw 1
Schraube 1
Screw 2&3
Schraube 2&3
Fastening the device to the wall
The place of the temperature and humidity sensors in connection with wall-mounted heaters
The place of the temperature and humidity sensors in connection with floor-mounted heaters
manuals search engine
DE
Screw 1
Schraube 1
Screw 3
Schraube 3
WX173
Humidity sensor
Feuchtigkeitsfühler
Permitted area for
WX173
Zulässiger Bereich
für WX173
WX173
WX172
Humidity sensor
Temperature sensor
Feuchtigkeitsfühler
Temperaturfühler
Permitted area for
WX173
Zulässiger Bereich
für WX173
Screw 2
Schraube 2
WX172
Temperature sensor
Temperaturfühler
7
