Installieren Der Infiniband-Zusatzkarte - Dell PowerEdge C6100 Hardware-Benutzerhandbuch

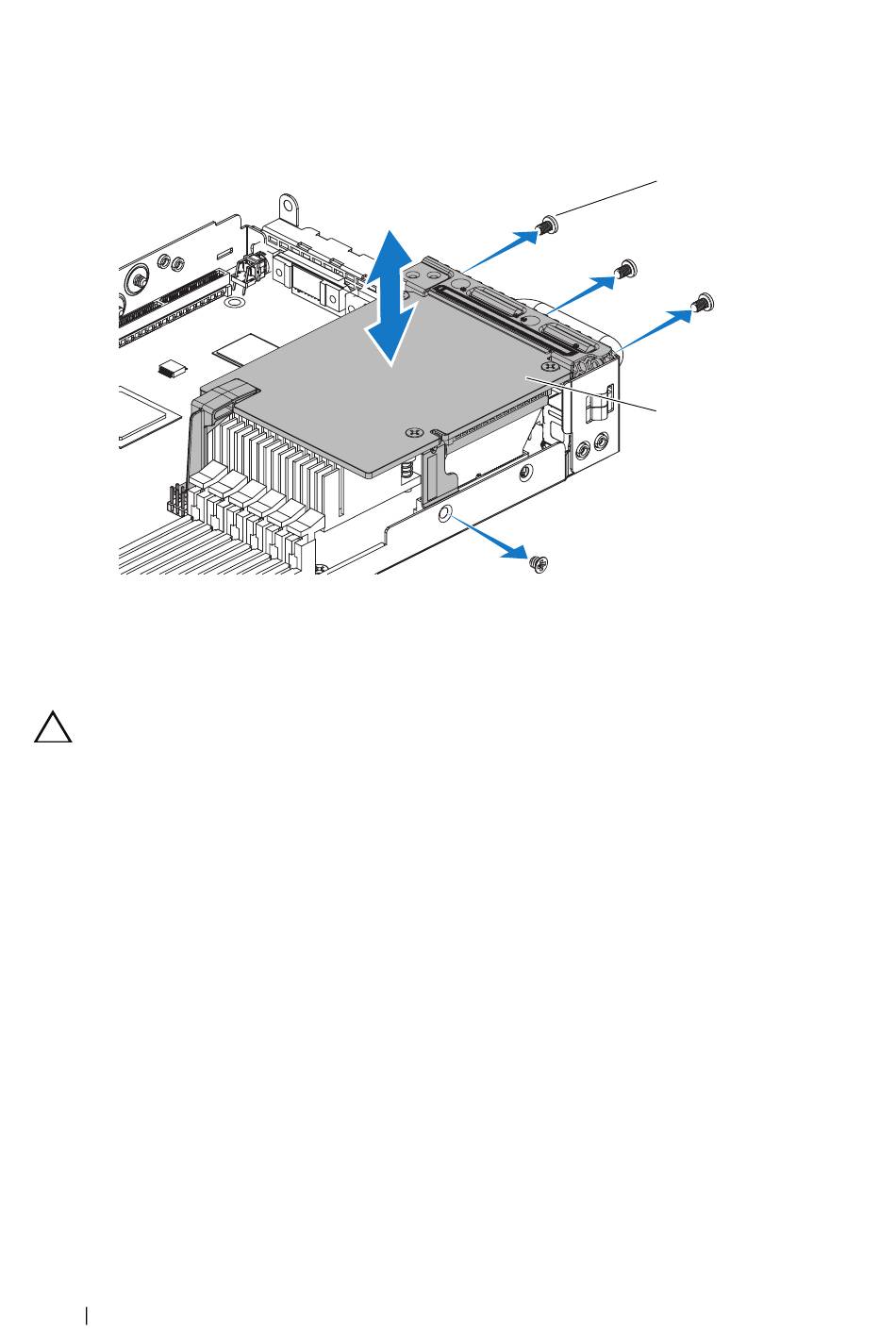

Abbildung 3-14. Schrauben entfernen und installieren – Infiniband-Zusatzkarte
1 Schraube (4)

Installieren der Infiniband-Zusatzkarte

VORSICHTSHINWEIS:
Servicetechnikern durchgeführt werden. Fehlerbehebungsmaßnahmen oder
einfache Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit
der Produktdokumentation im Einklang steht oder Sie vom Team des Online-
oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell
genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt.
Lesen und befolgen Sie die zusammen mit dem Produkt zur Verfügung gestellten
Sicherheitshinweise.
1 Platzieren Sie die Zusatzkarte auf der Systemplatinenbaugruppe. Siehe
Abbildung 3-14 und Siehe Abbildung 5-11.
2 Befestigen Sie die drei Schrauben, die die Zusatzkarte auf der Rückseite
des Sytemplatineneinschubs sichern. Siehe Abbildung 3-14.
3 Befestigen Sie die Schraube, die die seitliche Zusatzkartenhalterung am
Systemplatineneinschub sichert. Siehe Abbildung 3-14.
4 Setzen Sie die Systemplatinenbaugruppe wieder ein. Siehe „Installieren
einer Systemplatinenbaugruppe" auf Seite 72.
90
Installieren von Systemkomponenten
2
Viele Reparaturarbeiten dürfen nur von qualifizierten
Infiniband-Zusatzkarte
1
2
