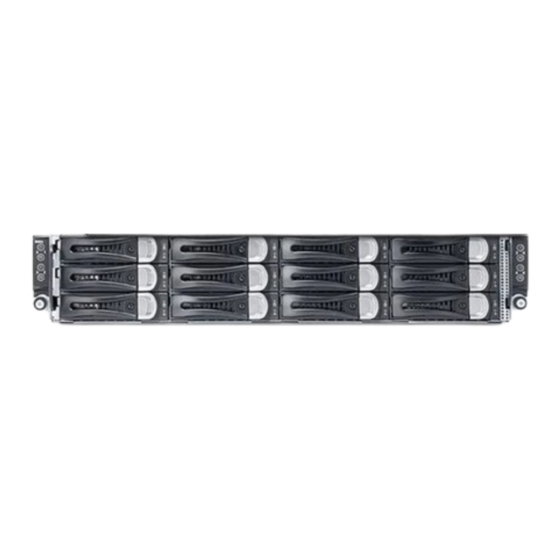

Dell PowerEdge C6220 Handbuch Zum Einstieg Mit Dem System
Vorschau ausblenden
Andere Handbücher für PowerEdge C6220:
- Benutzerhandbuch (345 Seiten) ,
- Handbuch (16 Seiten)
Verwandte Anleitungen für Dell PowerEdge C6220
Inhaltszusammenfassung für Dell PowerEdge C6220
- Seite 1 Dell PowerEdge C6220 Getting Started With Your System Začínáme se systémem Guide de mise en route du système Handbuch zum Einstieg mit dem System Τα πρώτα βήματα με το σύστημά σας Rozpoczęcie pracy z systemem Начало работы с системой Introducción al sistema...
- Seite 19 Dell PowerEdge C6220 Začínáme se systémem...
- Seite 51 Dell PowerEdge C6220 Handbuch zum Einstieg mit dem System...
-
Seite 52: Anmerkungen, Vorsichtshinweise Und Warnungen
Genehmigung von Dell Inc. ist strengstens untersagt. Marken in diesem Text: Dell™, das DELL-Logo und PowerEdge™ sind Marken von Dell Inc. Intel® und Intel® Xeon® sind eingetragene Marken der Intel Corporation in den USA und anderen Ländern. Red Hat Enterprise Linux® und Enterprise Linux® sind eingetragene Marken von Red Hat, Inc. -
Seite 53: Installation Und Konfiguration
VORSICHTSHINWEIS: Standort mit Zugangsbeschränkung Dieser Server ist ausschließlich für eine Installation in Standorten mit eingeschränktem Zugriff (gemäß Definition in Cl. 1.2.7.3 von IEC 60950-1:2001) vorgesehen, wo die beiden folgenden Bedingungen gelten: • Zugang dürfen nur Service-Mitarbeiter oder Benutzer erhalten, die über die Gründe für die Einschränkungen hinsichtlich des Standorts und jeglicher notwendiger Vorsichtsmaßnahmen unterrichtet sind. - Seite 54 Drücken Sie die Verriegelungsklinken mitten auf den Endstücken, um die Schienenverriegelungen zu öffnen. Siehe Abbildung 1. Richten Sie die Endstücke der Schienen mit den vertikalen Rackflanschen so aus, dass die Zapfen in das untere Loch der ersten Befestigungseinheit und das obere Loch der zweiten Befestigungseinheit eingreifen. Siehe Abbildung 1.
- Seite 55 Befestigen Sie das Schienenende und lösen Sie die Verriegelungsklinke, damit die Klinken einrasten. Siehe Abbildung 2. Abbildung 2 Verriegelungsklinken lösen Rückansicht Vorderansicht Handbuch zum Einstieg mit dem System...
- Seite 56 Installieren Sie an jedem vertikalen Rack-Flansch auf der Rückseite zwei Schraubsockel in die zwei Vierkantlöcher direkt über der Schiene. Siehe Abbildung 3. Installieren Sie die Stabilisierungs-Transporthalterungen für Gehäuse (optional) an die hinteren Rack-Flansche. Siehe Abbildung 3. Ziehen Sie gleichzeitig die Schrauben an. Siehe Abbildung 3. ANMERKUNG: Wenn Sie bereits im Rack installierte Systeme transportieren, stellen Sie sicher, dass die zwei Sicherungsklammern zur Gehäusestabilisierung (optional) angebracht sind.
- Seite 57 Schieben Sie das System in das Rack. Siehe Abbildung 4. Ziehen Sie die Rändelschrauben fest, um das System vorn an den Rackflanschen zu sichern. Siehe Abbildung 4. Abbildung 4 Installieren des Gehäuses in einem Rack. Rückansicht Vorderansicht Handbuch zum Einstieg mit dem System...
-
Seite 58: Optional - Anschließen Von Tastatur, Maus Und Bildschirm
Optional – Anschließen von Tastatur, Maus und Bildschirm Abbildung 5 Anschließen von Tastatur, Maus und Bildschirm Schließen Sie die Tastatur, die Maus und den Bildschirm (optional) an. Die Anschlüsse auf der Rückseite des Systems sind mit Symbolen gekennzeichnet, mit denen sich die entsprechenden Kabel zuordnen lassen. Denken Sie daran, gegebenenfalls die Schrauben am Stecker des Bildschirmkabels festzuziehen. -
Seite 59: Anschließen Des/Der Netzstromkabel(S)
Anschließen des/der Netzstromkabel(s) Abbildung 6 Anschließen des Netzstromkabels Schließen Sie das/die System-Netzstromkabel am System an. Falls ein Bildschirm verwendet wird, schließen Sie auch hier das zugehörige Netzstromkabel an. Verbinden Sie das andere Ende des Netzstromkabels mit einer geerdeten Steckdose oder einer separaten Spannungsquelle, etwa einer unterbrechungsfreien Stromversorgung oder einem Stromverteiler. -
Seite 60: Einschalten Des Systems
Einschalten des Systems Abbildung 7 Drücken des Netzschalters an der Vorderseite und am Bildschirm. Abbildung 8 Drücken des Netzschalters an der Hinterseite Drücken Sie den Netzschalter an der Vorder- oder Hinterseite des Systems und am Bildschirm. Daraufhin sollten die Betriebsanzeigen grün aufleuchten. Handbuch zum Einstieg mit dem System... -
Seite 61: Fertigstellen Des Betriebssystem-Setups
Dokument beigelegt sein. Im Hardware-Benutzerhandbuch erhalten Sie Informationen über Systemfunktionen, zur Fehlerbehebung am System und zum Installieren oder Austauschen von Systemkomponenten. Dieses Dokument ist unter support.dell.com/manuals verfügbar. Die Dokumentation zur Dell-Systemverwaltungsanwendung enthält Informationen über das Installieren und Verwenden der Systemverwaltungssoftware. Dieses Dokument finden Sie online unter support.dell.com/manuals. -
Seite 62: Technische Daten
Technische Daten Prozessor (je Systemplatine) Prozessortyp Zwei Intel Xeon Prozessor der Produktfamilie E5 – 2600 Series Chipsatz Chipsatztyp Intel PCH-J-Chipsatz Erweiterungsbus (je Systemplatine) Bustyp PCI-Express (3. Generation) Erweiterungssteckplätze PCIe Zwei x16, PCIe-Steckplätze 1U – Knoten: Halbe Bauhöhe 2U – Knoten: Volle Bauhöhe und halbe Bauhöhe Mezzanine-Karte PCIe Ein x8, Mezzanine-Steckplatz ANMERKUNG: Der Mezzanine-Steckplatz ist nur in... - Seite 63 Anschlüsse (je Systemplatine) Zurück Zwei RJ-45 (Ethernet mit 10/100/1000 MBit/s) 9-polig, DTE, 16550-kompatibel Zwei 4-polige Anschlüsse, USB-2.0-konform Video 15-polig, D-Sub-VGA-Anschluss Verwaltungsschnittstelle RJ-45 Ethernet-Port für Remote-Management- Access Die Verwaltungs-LAN-Geschwindigkeit ist 10 MBit/s/100 MBit/s. Intern Micro-SD-Sockel Speichersockel für SD-Riserkarte Grafik (je Systemplatine) Grafiktyp Integrierter AST2300-Video-Controller, oder AST1300...
- Seite 64 15,3 kg (33,73 lb) (mit 2,5 – Zoll-HDD-Schacht) 16,2 kg (35,71 lb) (mit 3,5 – Zoll-HDD-Schacht) Umgebungsbedingungen ANMERKUNG: Weitere Informationen zu Umgebungsbedingungen für bestimmte Systemkonfigurationen finden Sie unter www.dell.com/environmental_datasheets. Temperatur Während des Betriebs 10° bis 35 °C mit einem maximalen Temperaturgradienten von 10 °C pro Stunde...
-
Seite 65: Relative Luftfeuchtigkeit
Relative Luftfeuchtigkeit Während des Betriebs 20 % bis 80 % (nicht-kondensierend) mit einer max. Änderung der Luftfeuchtigkeit von 10 % pro Stunde Bei Lagerung 5% bis 95% (nicht kondensierend) Zulässige Erschütterung Während des Betriebs 0,26 G (eff.) (5 bis 350 Hz) Bei Lagerung 1,88 g bei 10 –... - Seite 66 Handbuch zum Einstieg mit dem System...
- Seite 101 Dell PowerEdge C6220 Начало работы с системой...
- Seite 135 Dell PowerEdge C6220 Sisteminizi Kullanmaya Başlarken...
- Seite 168 Printed in Poland Vytištěno v Polsku Imprimé en Pologne Gedruckt in Polen Εκτύπωση στην Πολωνία Wydrukowano w Polsce Напечатано в Польше Impreso en Polonia Polonya’da basılmıştır www.dell.com | support.dell.com...
