Anbringen der Antennen-Grundplatte & der LNB-Parkplatte:
1. Nehmen Sie die Antenne aus der Transportverpackung aus Holz.
2. Entfernen Sie durch Lösen der sechs M6 Schrauben mit einem Maulschlüssel 10 mm die Grundplatte von der
Antenneneinheit.
3. Reinigen Sie das Dach, die Grundplatte und die LNB-Parkplatte gemäß den Anweisungen des
Klebstoffherstellers.
4. Markieren Sie für die Antenne eine Mittellinie und stellen Sie dabei sicher, dass der Sat-Spiegel nicht über den
Fahrzeugrand hinausragen wird.
5. Richten Sie die Einkerbungen auf der Platte mit der Mittellinie aus.
6. Markieren Sie die Position von sechs Bohrungen für die Befestigungsschrauben und die Zentrierbohrung.
7. Markieren Sie die Position der LNB-Parkplatte.

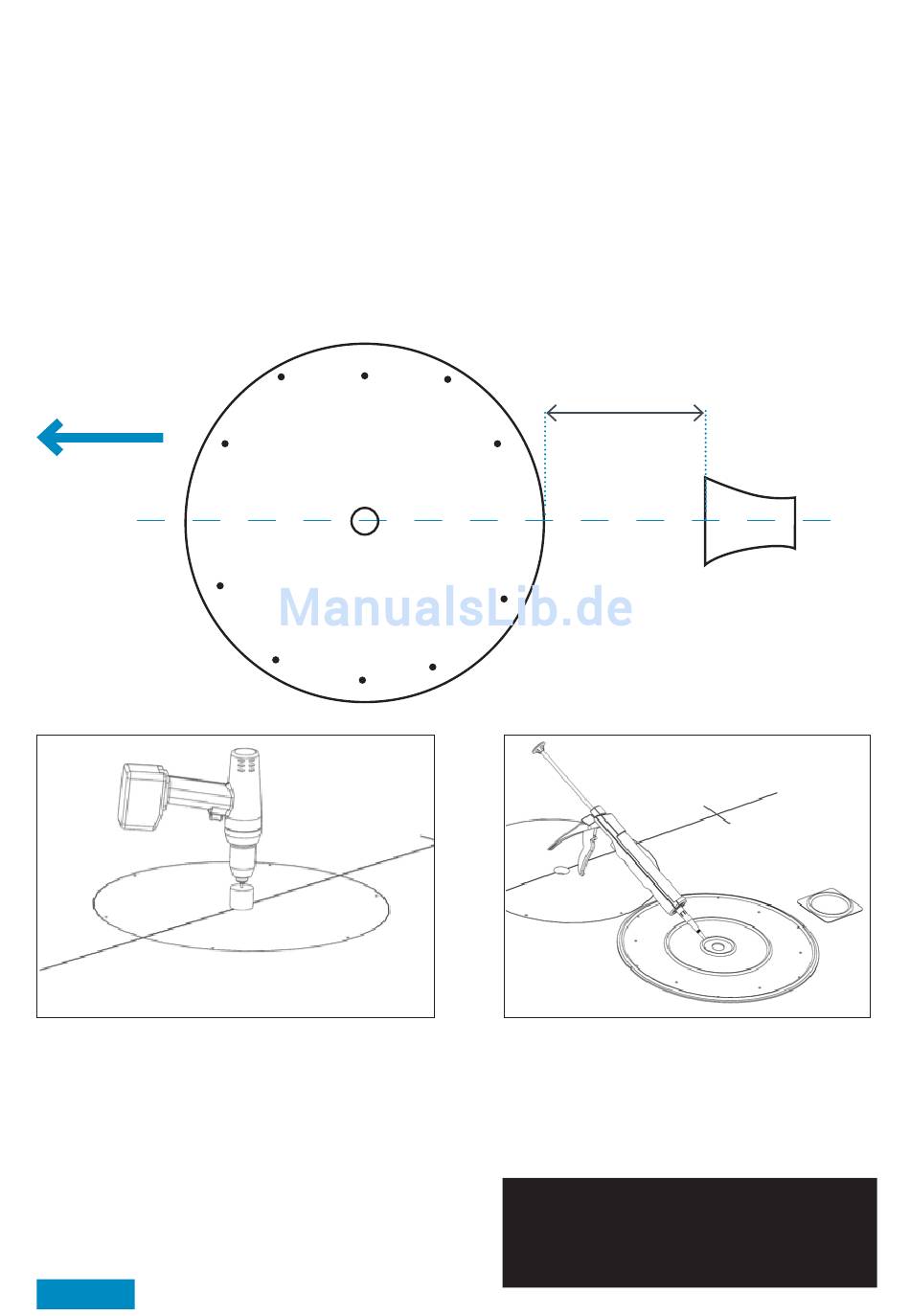

Fahrtrichtung
Mittellinie
8. Bohren Sie sechs Führungslöcher mit 2,5 mm in
das Dach.
9. Sägen Sie mit einer Lochsäge von 32 mm die
Zentrierbohrung in das Dach.
Seite 6
Montageplatte
230mm 65cm (B2590/65)
350mm 85cm (B2590/85)
10. Tragen Sie auf die Oberfläche der
Antennen-Grundplatte und der LNB-Parkplatte
einen Klebstoffring* auf und drücken Sie diese
fest an.
Wichtiger Hinweis:
Es MUSS Klebstoff aufgetragen werden, um
den Bereich zwischen Grundplatte und
Montageoberfläche wasserdicht abzuschließen.
LNB Park-
platte
