Sistema magnetostrictivo de medición de posición – Forma del perfil
3

Estructura y funcionamiento

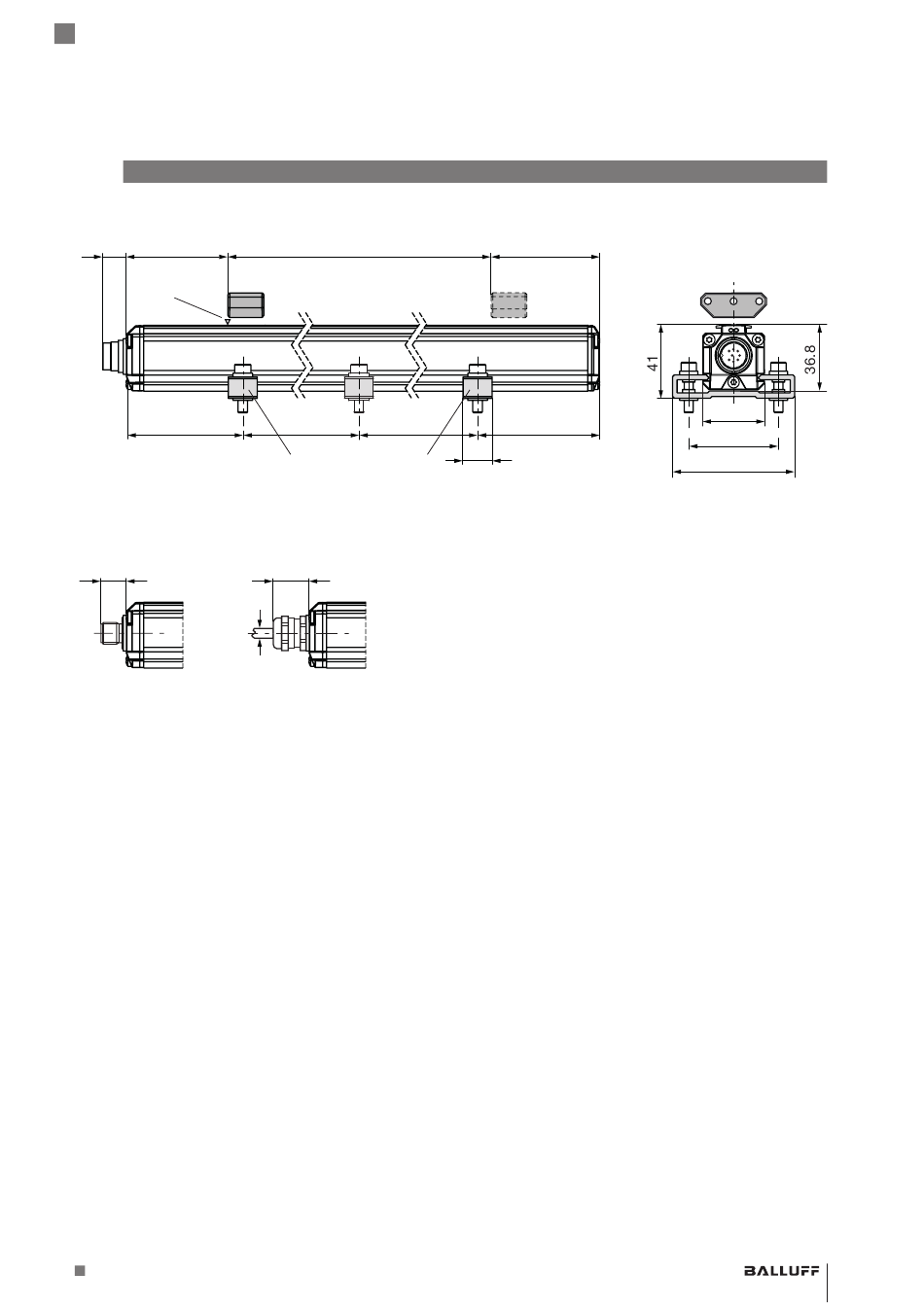

BTL7...-S32/S147
1)
12 72
Muesca
~80
Pinzas de fijación con casquillos aislantes
y tornillos de cabeza cilíndrica ISO 4762 M5x22,
par de apriete máx. 2 Nm
BTL7...-S115
13.8
Fig. 3-1: BTL7..., estructura
3.1 Estructura
Conexión eléctrica: la conexión eléctrica está realizada de
forma fija con un cable o mediante un conector (véase
Código de modelo a partir de la página 25).
Carcasa: carcasa de aluminio en la que se encuentran el
guíaondas y el sistema electrónico de evaluación.
Sensor de posición: define la posición que se ha de
medir en el guíaondas. Los sensores de posición están
disponibles en diferentes formas constructivas y se deben
solicitar por separado (véase Accesorios a partir de la
página 21).
Longitud nominal: para adaptar de forma óptima el BTL
a la aplicación, están disponibles longitudes nominales de
50 mm a 7620 mm.
www.balluff.com
Longitud nominal =
Zona medible
2)
~250 ~250
BTL7...-cable
~23
max. 7
1)
73
~80
15
1) Zona no aprovechable
2) No se incluye en el suministro
Vista desde arriba de
BTL7...-S32
2)
Sensor de posición
BTL5-P-3800-2
35
50
68
