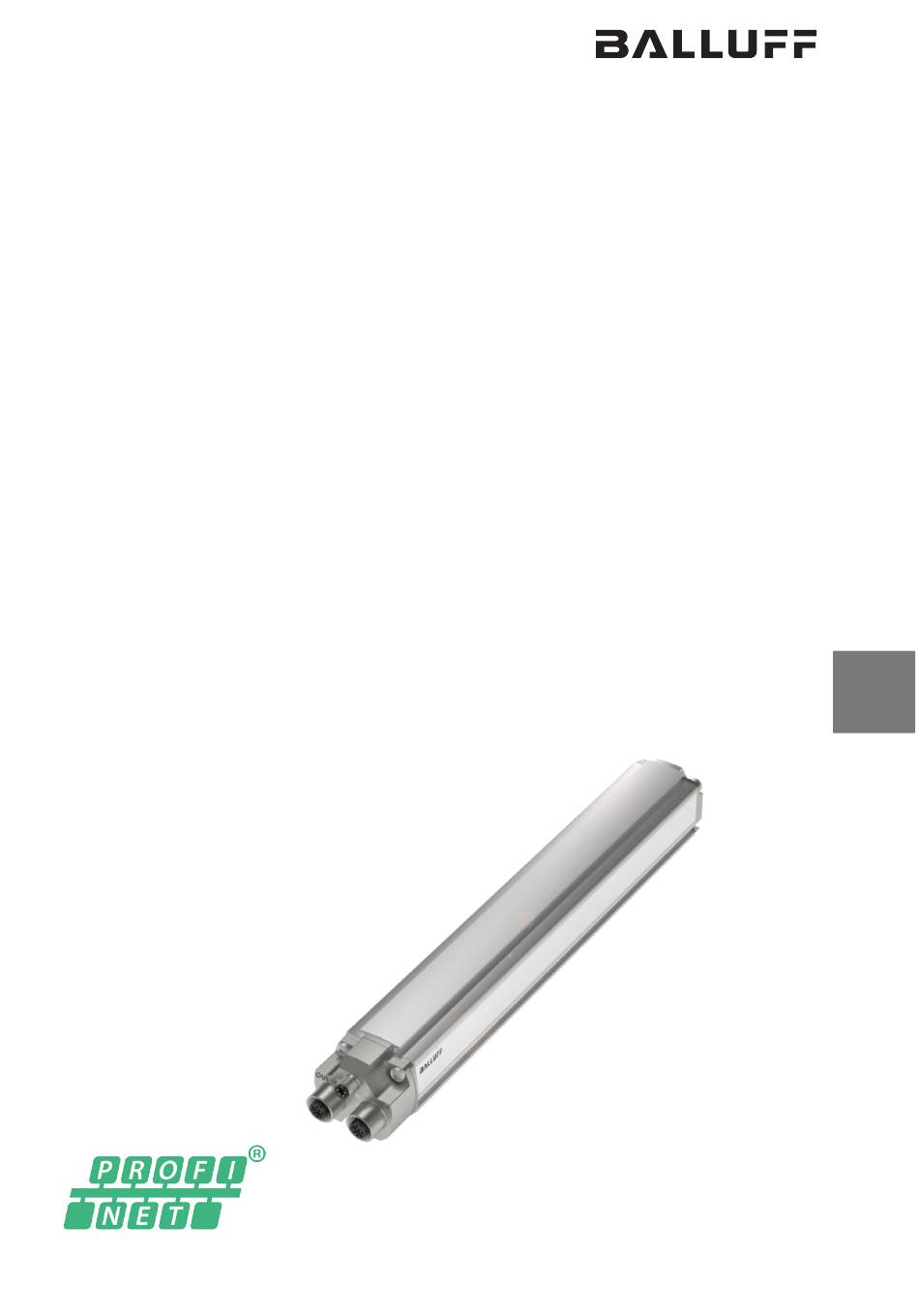

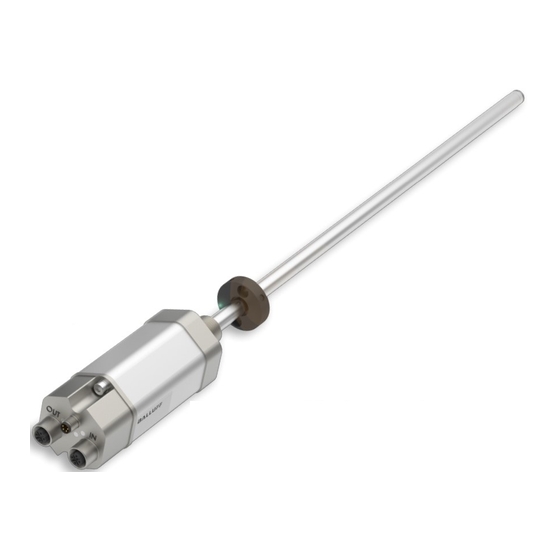

- Seite 1 BTL7-V50T-M _ _ _ _ -P-C003 Betriebsanleitung deutsch english User’s guide français Notice d’utilisation italiano Manuale d’uso español Manual de instrucciones...
- Seite 2 www.balluff.com...
- Seite 3 BTL7-V50T-M _ _ _ _ -P-C003 Betriebsanleitung deutsch...
- Seite 4 www.balluff.com...
-
Seite 5: Inhaltsverzeichnis
Gelenkstange BTL2-GS10-_ _ _ _-A Freie Positionsgeber Steckverbinder 7.4.1 Versorgungskabel, konfektioniert mit geradem M8-Stecker 7.4.2 Versorgungskabel, konfektioniert mit gewinkeltem M8-Stecker 7.4.3 Datenkabel, konfektioniert mit M12-Stecker 7.4.4 Datenkabel, konfektioniert mit RJ45-Stecker 7.4.5 Datenstecker gerade, frei konfektionierbar 7.4.6 Datenstecker gewinkelt, frei konfektionierbar www.balluff.com deutsch... - Seite 6 BTL7-V50T-M _ _ _ _ -P-C003 Magnetostriktives Positionsmesssystem – Bauform Profil Typenschlüssel Anhang Umrechnung Längeneinheiten Typenschild deutsch...
-
Seite 7: Benutzerhinweise
– Kurzanleitung Nähere Informationen zu Richtlinien, Zulas- Die Positionsgeber sind in unterschiedlichen sungen und Normen sind in der Konformitätser- Bauformen lieferbar und deshalb gesondert zu klärung aufgeführt. bestellen. Zulassungen und Kennzeichnungen Zertifiziert nach Conformance Class A, B und C. www.balluff.com deutsch... -
Seite 8: Sicherheit
Industriebereich vorgesehen. Die einwandfreie Funktion Die verwendeten Warnhinweise enthalten verschiedene gemäß den Angaben in den technischen Daten wird nur Signalwörter und sind nach folgendem Schema aufgebaut: mit original Balluff Zubehör zugesichert, die Verwendung SIGNALWORT anderer Komponenten bewirkt Haftungsausschluss. Art und Quelle der Gefahr Das Öffnen des BTL oder eine nichtbestimmungsgemäße... -
Seite 9: Aufbau Und Funktion
– LLDP (Link Layer Discovery Protocol) des Wellenleiters laufende Torsionswelle erzeugt in einer – SNMP (Simple Network Management Protocol) Abnehmerspule ein elektrisches Signal. Aus der Laufzeit – MRP (Media Redundancy Protocol) Client der Welle wird die Position bestimmt. www.balluff.com deutsch... -
Seite 10: Led Anzeige
BTL7-V50T-M _ _ _ _ -P-C003 Magnetostriktives Positionsmesssystem – Bauform Profil Aufbau und Funktion (Fortsetzung) LED Anzeige 3.3.1 LED 1: BTL-Status LED 4 LED 3 LED 1 Betriebszustand (Link/Activity (Link/Activity Grün Normalfunktion OUT) Positionsgeber ist innerhalb der Grenzen. Fehler LED 1 LED 2 Kein Positionsgeber oder Positionsgeber (BTL-Status) außerhalb der Grenzen. (PROFINET- Status) Tab. -
Seite 11: Einbau Und Anschluss
Der Mindestabstand (L) zwischen den Positionsgebern muss mindestens 65 mm betragen. Bild 4-1: Abstand zwischen den Positionsgebern Bild 4-4: Maße und Abstände mit Positionsgeber BTL5-M/N-2814-1S BTL5-M-2814-1S BTL5-N-2814-1S Abstand X 48,5 mm 57 mm Abstand Y 51 mm 59,5 mm Tab. 4-1: Abstände für Positionsgeber BTL5-M/N-2814-1S www.balluff.com deutsch... -
Seite 12: Freie Positionsgeber
BTL7-V50T-M _ _ _ _ -P-C003 Magnetostriktives Positionsmesssystem – Bauform Profil Einbau und Anschluss (Fortsetzung) Freie Positionsgeber Beim Einbau des Positionsgebers ist zu beachten: – Um die Genauigkeit des Positionsmesssystems zu gewährleisten, wird der Positionsgeber mit nichtma- gnetisierbaren Schrauben (Edelstahl, Messing, Alumi- nium) am bewegten Maschinenteil befestigt. –... -
Seite 13: Elektrischer Anschluss
Schirm des Kabels zu vermeiden, folgendes beachten: – Isolierbuchsen verwenden Magnetfelder – Schaltschrank und Anlage, in der sich der BTL7 befin- Das Positionsmessystem ist ein magnetostriktives System. det, auf das gleiche Erdungspotenzial bringen. Auf ausreichenden Abstand des BTL zu starken externen Magnetfeldern achten. www.balluff.com deutsch... -
Seite 14: Inbetriebnahme
BTL7-V50T-M _ _ _ _ -P-C003 Magnetostriktives Positionsmesssystem – Bauform Profil Inbetriebnahme System in Betrieb nehmen GEFAHR Unkontrollierte Systembewegungen Bei der Inbetriebnahme und wenn das Positionsmesssystem Teil eines Regelsystems ist, dessen Parameter noch nicht eingestellt sind, kann das System unkontrollierte Bewegungen ausführen. Dadurch können Personen gefährdet und Sachschäden verursacht werden. -
Seite 15: Technische Daten
Für UL: Gebrauch in geschlossenen Räumen und bis zu einer Höhe von Vibration 20 g, 10…2000 Hz 2000 m über Meeresspiegel. nach EN 60068-2-6 4), 5) Einzelbestimmung nach Balluff Werknorm Resonanzfrequenzen ausgenommen Schutzart nach IEC 60529 Für UL: Das BTL muss extern über einen energiebegrenzten Stromkreis Stecker C003 (in ver- IP67 gemäß... -
Seite 16: Zubehör
BTL7-V50T-M _ _ _ _ -P-C003 Magnetostriktives Positionsmesssystem – Bauform Profil Zubehör Geführte Positionsgeber Gelenkstange BTL2-GS10-_ _ _ _-A BTL5-M/N-2814-1S Mechanisch mit 2 Muttern Nennlänge an Gewindestange M5 fest angelenkt Verstellbereich −5 mm Bild 7-1: Einbaumaße Positionsgeber BTL5-M/N-2814-1S Bild 7-4: Gelenkstange BTL2-GS10-_ _ _ _-A BTL5-M-2814-1S BTL5-N-2814-1S Gewicht... -
Seite 17: Freie Positionsgeber
Gehäuse Kunststoff Besondere Vorteile des Positionsgebers BTL5-P-4500-1: Mehrere Positionsgeber auf dem gleichen BTL lassen sich getrennt elektrisch ein- und ausschalten (Ansteuerung mit BTL6-A-3800-2 SPS-Signal). 37.6 Ø 4.2 Bild 7-7: Einbaumaße Positionsgeber BTL6-A-3800-2 Gewicht ca. 30 g Gehäuse Kunststoff www.balluff.com deutsch... -
Seite 18: Steckverbinder
BTL7-V50T-M _ _ _ _ -P-C003 Magnetostriktives Positionsmesssystem – Bauform Profil Zubehör (Fortsetzung) Steckverbinder 7.4.3 Datenkabel, konfektioniert mit M12-Stecker – Steckverbinder gerade, umspritzt, konfektioniert – Stecker M12 (I), Stecker M12 (II), 4-polig 7.4.1 Versorgungskabel, konfektioniert mit geradem M8-Stecker 48.5 48.5 – Steckverbinder gerade bzw. gewinkelt, umspritzt, konfektioniert –... -
Seite 19: Datenstecker Gerade, Frei Konfektionierbar
Datenstecker gerade, frei konfektionierbar – Steckverbinder gerade bzw. gewinkelt, frei konfektio- nierbar – Stecker M12, 4-polig Bild 7-14: Steckerverbinder - Stecker gerade Bestellcode BCC M474-0000-2D-000-51X475-000 BCC03WZ 7.4.6 Datenstecker gewinkelt, frei konfektionierbar Bild 7-15: Steckerverbinder - Stecker gewinkelt Bestellcode BCC M484-0000-2D-000-51X475-000 BCC03Y0 www.balluff.com deutsch... - Seite 20 BTL7-V50T-M _ _ _ _ -P-C003 Magnetostriktives Positionsmesssystem – Bauform Profil Typenschlüssel BTL7 - V 5 0 T - M0500 - P - C003 Ethernet-Schnittstelle Spannungsversorgung: 5 = 10…30 V DC Kennliniencharakteristik: 0 = konfigurierbar Ethernet-Schnittstellentyp: T = PROFINET Nennlänge (4-stellig): M0500 = metrische Angabe in mm, Nennlänge 500 mm (M0050…M7620) Bauform: P = Profilgehäuse Elektrischer Anschluss:...
-
Seite 21: Anhang
1 inch = 25,4 mm inch inch 0,03937008 25,4 0,07874016 50,8 0,11811024 76,2 0,15748031 101,6 0,19685039 0,23622047 152,4 0,27559055 177,8 0,31496063 203,2 0,35433071 228,6 0,393700787 Tab. 9-1: Umrechnungstabelle mm-inch Tab. 9-2: Umrechnungstabelle inch-mm Typenschild Bestellcode Seriennummer Nullmarkierung Bild 9-1: Typenschild BTL7 (Beispiel) www.balluff.com deutsch... - Seite 23 BTL7-V50T-M _ _ _ _ -P-C003 User’s Guide english...
