Herstellen Der Stromversorgung; Lautsprecherzonen - Fusion MS-RA70 Installationsanweisungen

Funktion der Leitungsfarbe/
Leitung Nummer
Stromversor- Rot (bei
gung (+) manchen
Kabelbäumen
gelb)
Masse (-) Schwarz
Verstärker ein Blau
Stumm Braun
Dimmen Orange
Lautsprecher – Weiß
Zone 1 links (+)
Lautsprecher – Weiß/Schwarz
Zone 1 links (-)
Lautsprecher – Grau
Zone 1 rechts (+)
Lautsprecher – Grau/schwarz
Zone 1 rechts (-)
Lautsprecher – Grün
Zone 2 links (+)
Lautsprecher – Grün/schwarz
Zone 2 links (-)
Lautsprecher – Violett
Zone 2 rechts (+)
Lautsprecher – Violett/schwarz
Zone 2 rechts (-)
Aux-Eingang links
Aux-Eingang rechts
Line-Ausgang für
Zone 1 (links)
Line-Ausgang für
Zone 1 (rechts)
FUSION MS-RA70/MS-RA70N – Installationsanweisungen
Hinweise
Zum Verbinden mit dem
positiven Anschluss einer 12-V-
Gleichstromquelle mit einer
Kapazität von 15 A.
Zum Verbinden mit dem
negativen Anschluss einer 12-V-
Gleichstromquelle mit einer
Kapazität von 15 A. Diese
Leitung sollte verbunden
werden, bevor die rote (oder
gelbe) Leitung verbunden wird.
Alles Zubehör, das mit dem
Radio verbunden wird, muss
eine gemeinsame Masse
verwenden.
Zum Verbinden mit einem
optionalen externen Verstärker,
damit dieser beim Einschalten
des Radios eingeschaltet wird.
Wird aktiviert, wenn eine
Verbindung mit der Masse
besteht.
Wenn die Leitung beispielsweise
mit einem kompatiblen
Mobilgerät-Kit mit Freisprech-
funktion verbunden ist, wird der
Ton stumm geschaltet, oder die
Ausgabe wechselt zu AUX,
wenn ein Anruf eingeht und
diese Leitung über das Kit mit
der Masse verbunden ist. Diese
Funktion kann über das Einstel-
lungsmenü konfiguriert werden.
Zum Verbinden mit der Beleuch-
tungsleitung des Boots, um das
Radiodisplay abzublenden,
wenn die Lichter eingeschaltet
sind.
Der Leitungsquerschnitt der
Beleuchtungsleitung muss für
die Sicherung geeignet sein, die
den Schaltkreis versorgt, mit
dem sie verbunden ist.
Bietet einen roten und einen
weißen RCA-Stereo-Line-
Eingang für Audioquellen wie
CD- oder MP3-Player.
Bietet einen Fullrange-Ausgang
auf einen externen Verstärker
und ist mit der Lautstärkerege-
lung für Zone 1 verknüpft.
Funktion der Leitungsfarbe/
Leitung Nummer
Line-Ausgang für
Zone 2 (links)
Line-Ausgang für
Zone 2 (rechts)
Subwoofer-
Ausgang

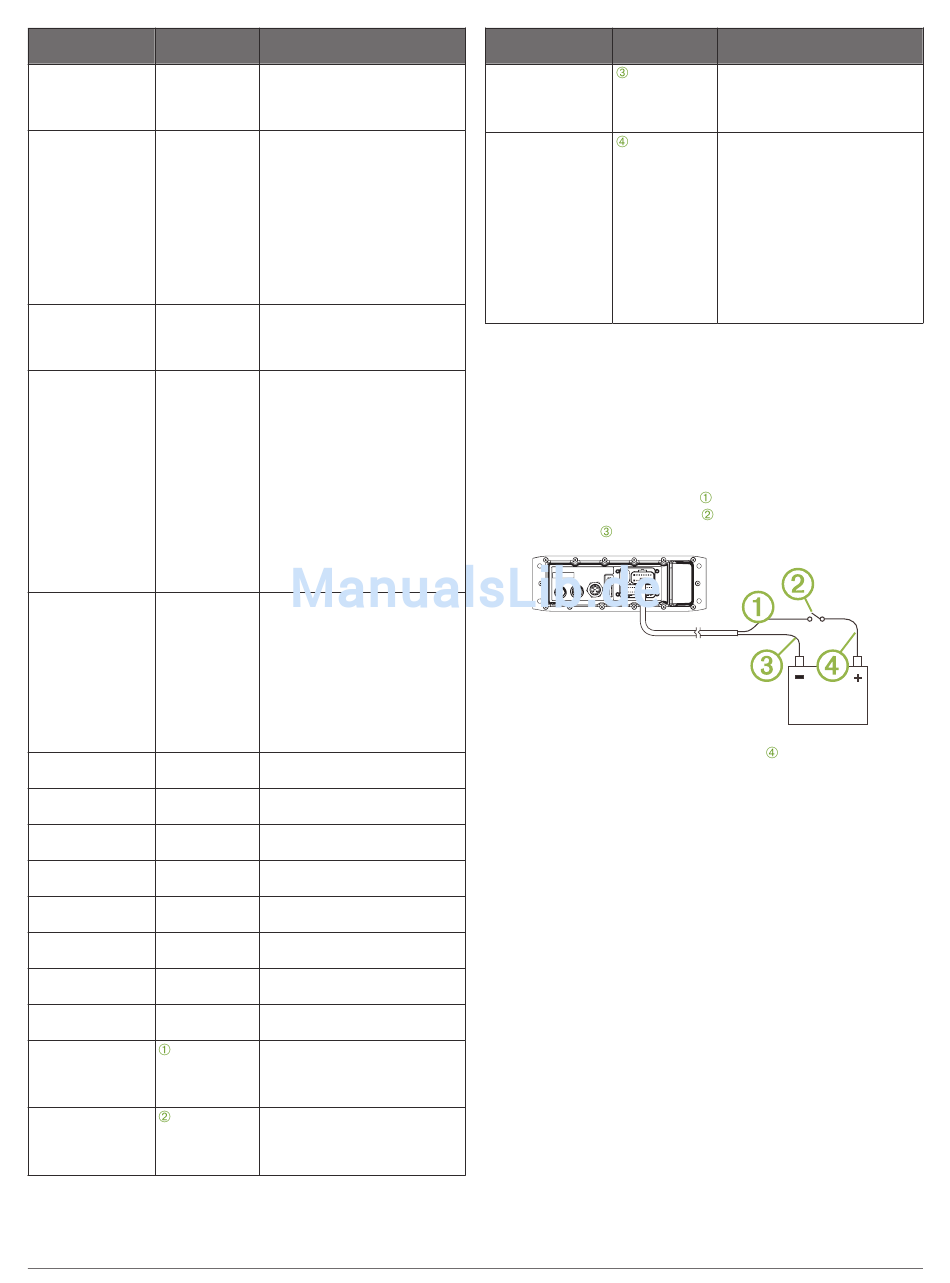

Herstellen der Stromversorgung

Wenn Sie das Radio an die Stromversorgung anschließen,
sollten Sie es über die Zündung oder einen anderen manuellen
Schalter verbinden.
Falls eine Verlängerung der Strom- und Masseleitungen
erforderlich ist, verwenden Sie Leitungen nach AWG 14
2
(2,08 mm ). Verwenden Sie bei Verlängerungen von mehr als
1 m (3 Fuß) Leitungen nach AWG 12 (3,31 mm
1
Führen Sie die Stromleitung
anderen manuellen Schalter
Masseleitung zur Batterie.
2 Schließen Sie bei Bedarf eine Leitung
Schalter und der Batterie an.
3 Führen Sie den Kabelbaumstecker zum Radio.
Verbinden Sie den Kabelbaum erst mit dem Radio, wenn alle
Blankdrahtverbindungen hergestellt wurden.
4
Verbinden Sie die schwarze Leitung mit dem Minuspol (-) der
Batterie.
5
Verbinden Sie die Stromleitung mit der Zündung oder einem
anderen manuellen Schalter, und verbinden Sie bei Bedarf
den Schalter mit dem Pluspol (+) der Batterie.
6
Verbinden Sie den Kabelbaumstecker mit dem Radio.

Lautsprecherzonen

Sie können Lautsprecher in einem Bereich in
Lautsprecherzonen gruppieren. Dies ermöglicht es Ihnen, den
Audiopegel der Zonen einzeln zu steuern. Beispielsweise
könnte die Tonausgabe in der Kabine leiser sein als auf Deck.
Sie können Balance, Lautstärkepegel, Subwoofer-Pegel und die
Namen der einzelnen Zonen anpassen.
Hinweise
Bietet einen Fullrange-Ausgang
auf einen externen Verstärker
und ist mit der Lautstärkerege-
lung für Zone 2 verknüpft.
Jedes Kabel bietet einen Einzel-
Mono-Ausgang auf einen
Subwoofer mit Stromversorgung
oder einen Subwoofer-
Verstärker, und ein oder beide
Kabel können verwendet werden
(abhängig von den Verbindungs-
anforderungen des Subwoofers
oder Verstärkers).
Ein verbundener Subwoofer ist
mit der Lautstärkeregelung für
Zone 1 verknüpft.
2
).
zur Zündung oder zum
, und führen Sie die schwarze
zwischen dem
3
