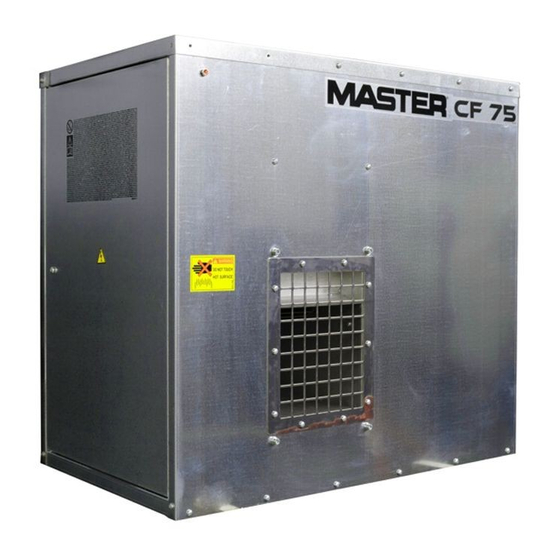

Master CF 75 Bedienungs- Und Wartungsanleitung

Vorschau ausblenden Andere Handbücher für CF 75:

Bedienungs- und wartungsanleitung (30 Seiten)

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

Inhaltsverzeichnis

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

Dantherm S.p.A.

Via Gardesana 11, -37010-

Pastrengo (VR), Italy

Dantherm Sp. z o.o.

ul. Magazynowa 5A,

62-023 Gądki, Poland

Dantherm LLC

ul. Transportnaya - 22 ownership 2,

142802, STUPINO, Moscow region, Russia

142802, г.Ступино, Московская обл., РФ

Dantherm China LTD

Unit 2B, 512 Yunchuan Rd.,

Shanghai, 201906, China

Dantherm SP S.A.

C/Calabozos, 6 Polígono Industrial, 28108

Alcobendas (Madrid) Spain

Dantherm S.p.A.

Виа Гардесана 11, 37010

Пастренго (Верона), Италия

Dantherm Sp. z o.o.

ул. Магазинова, 5A,

62-023 Гадки, Польша

ООО «Дантерм»

Ул. Транспортная, владение 22/2,

Dantherm China LTD

Юньчуань роад, 512, строение 2В,

Шанхай, 201906, Китай

Dantherm SP S.A.

Ц/Калабозос, 6 Полигоно Индустриал,

28108 Алкобендас (Мадрит) Испания

4230.139 Edition 19 - Rev. 14

USER AND MAINTENANCE BOOK

LIBRETTO USO E MANUTENZIONE

BEDIENUNGS- UND WARTUNGSANLEITUNG

MANUAL DE INSTRUCCIONES PARA EL USO Y MANTENIMIENTO

MANUEL D'UTILISATION ET DE MAINTENANCE

HANDLEIDING VOOR GEBRUIK EN ONDERHOUD

MANUAL DE USO E MANUTENÇÃO

VEJLEDNING OM BRUG OG VEDLIGEHOLDELSE

KÄYTTÖ- JA HUOLTO-OHJE

HEFTE FOR BRUK OG VEDLIKEHOLD

ANVÄNDAR- OCH UNDERHÅLLSHANDBOK

INSTRUKCJA OBSŁUGI I KONSERWACJI

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ

PŘÍRUČKA PRO POUŽITÍ A ÚDRŽBU

HASZNÁLATI ÉS KARBANTARTÁSI KÉZIKÖNYV

PRIROČNIK Z NAVODILI ZA UPORABO IN VZDRŽEVANJE

KULLANIM VE BAKIM K

TAPÇIĞI

KNJIŽICA O UPORABI I ODRŽAVANJU

NAUDOJIMO IR PRIEŽIŪROS KNYGELĖ

LIETOŠANAS UN TEHNISKĀS APKOPES GRĀMATIŅA

KASUTUS- JA HOOLDUSJUHEND

MANUAL DE UTILIZARE ŞI ÎNTREŢINERE

PRÍRUČKA PRE POUŽITIE A ÚDRŽBU

НАРЪЧНИК ЗА ИЗПОЛЗВАНЕ И ПОДДРЪЖКА

КЕРІВНИЦТВО З ЕКСПЛУАТАЦІЇ Й ТЕХНІЧНОГО ОБСЛУГОВУВАННЯ

KNJIŽICOM O UPOTREBI I ODRŽAVANJU

ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ

使用和维护手册

CF 75

CF 75A

Inhaltsverzeichnis

Inhaltszusammenfassung für Master CF 75

Seite 1 KNJIŽICOM O UPOTREBI I ODRŽAVANJU Dantherm SP S.A. Dantherm SP S.A. ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ C/Calabozos, 6 Polígono Industrial, 28108 Ц/Калабозос, 6 Полигоно Индустриал, 使用和维护手册使用和维护手册 Alcobendas (Madrid) Spain 28108 Алкобендас (Мадрит) Испания CF 75 CF 75A 4230.139 Edition 19 - Rev. 14...
Seite 2 IMPORTANT SETUP: ⌀ ½“ - ¾” N.G.: 7 mbar L.P.G.: 20 mbar RIGID Pression setting TUBE suggest: 30÷50 mbar ⌀ > 15 mm GAS REGULATOR Gas flow > 10 m Gas flow < 0,8 m < 0,8 m IMPORTANT ►en - STRICTLY COMPLY WITH ALL THE INDICATIONS IN THIS LABEL IN ORDER TO OBTAIN THE CORRECT OPERATION OF THE HEATER.
Seite 3 Vers. CE TECHNICAL DATA - DATI TECNICI - TECHNISCHE DATEN - DATOS TÉC- NICOS - DONNÉES TECHNIQUES - TECHNISCHE GEGEVENS - DADOS TÉCNICOS - TEKNISKE DATA - TEKNISET TIEDOT - TEKNISKE DATA - TEKNISKA DATA - DANE TECHNICZNE - ТЕХНИЧЕСКИЕ ДАННЫЕ - TECHNICKÉ...
Seite 4 Vers. NO CE TECHNICAL DATA - DATI TECNICI - TECHNISCHE DATEN - DATOS TÉC- NICOS - DONNÉES TECHNIQUES - TECHNISCHE GEGEVENS - DADOS TÉCNICOS - TEKNISKE DATA - TEKNISET TIEDOT - TEKNISKE DATA - TEKNISKA DATA - DANE TECHNICZNE - ТЕХНИЧЕСКИЕ ДАННЫЕ - TECHNICKÉ...
Seite 5 PICTURES - FIGURE - ABBILDUNGEN - FIGURAS - FIGURES - FIGUREN - FIGURAS - FIGURER - KUVAT - FIGURER - FIGURER - ILUSTRACJE - ИЛЛЮСТРАЦИИ - OBRÁZKY - ÁBRÁK - SLIKE - ŞEKİLLER - SLIKE - ILIUSTRACIJOS - ATTĒLI - JOONISED - IMAGINI - OBRÁZKY - СХЕМИ - МАЛЮНКИ...
Seite 6 PICTURES - FIGURE - ABBILDUNGEN - FIGURAS - FIGURES - FIGUREN - FIGURAS - FIGURER - KUVAT - FIGURER - FIGURER - ILUSTRACJE - ИЛЛЮСТРАЦИИ - OBRÁZKY - ÁBRÁK - SLIKE - ŞEKİLLER - SLIKE - ILIUSTRACIJOS - ATTĒLI - JOONISED - IMAGINI - OBRÁZKY - СХЕМИ - МАЛЮНКИ...
Seite 7 PICTURES - FIGURE - ABBILDUNGEN - FIGURAS - FIGURES - FIGUREN - FIGURAS - FIGURER - KUVAT - FIGURER - FIGURER - ILUSTRACJE - ИЛЛЮСТРАЦИИ - OBRÁZKY - ÁBRÁK - SLIKE - ŞEKİLLER - SLIKE - ILIUSTRACIJOS - ATTĒLI - JOONISED - IMAGINI - OBRÁZKY - СХЕМИ - МАЛЮНКИ...
Seite 8 PICTURES - FIGURE - ABBILDUNGEN - FIGURAS - FIGURES - FIGUREN - FIGURAS - FIGURER - KUVAT - FIGURER - FIGURER - ILUSTRACJE - ИЛЛЮСТРАЦИИ - OBRÁZKY - ÁBRÁK - SLIKE - ŞEKİLLER - SLIKE - ILIUSTRACIJOS - ATTĒLI - JOONISED - IMAGINI - OBRÁZKY - СХЕМИ - МАЛЮНКИ...
Seite 9 PICTURES - FIGURE - ABBILDUNGEN - FIGURAS - FIGURES - FIGUREN - FIGURAS - FIGURER - KUVAT - FIGURER - FIGURER - ILUSTRACJE - ИЛЛЮСТРАЦИИ - OBRÁZKY - ÁBRÁK - SLIKE - ŞEKİLLER - SLIKE - ILIUSTRACIJOS - ATTĒLI - JOONISED - IMAGINI - OBRÁZKY - СХЕМИ - МАЛЮНКИ...
Seite 10 PICTURES - FIGURE - ABBILDUNGEN - FIGURAS - FIGURES - FIGUREN - FIGURAS - FIGURER - KUVAT - FIGURER - FIGURER - ILUSTRACJE - ИЛЛЮСТРАЦИИ - OBRÁZKY - ÁBRÁK - SLIKE - ŞEKİLLER - SLIKE - ILIUSTRACIJOS - ATTĒLI - JOONISED - IMAGINI - OBRÁZKY - СХЕМИ - МАЛЮНКИ...
Seite 11 PARAGRAPH SUMMARY 1... DESCRIPTION 2... WARNINGS 3... UNPACKING 4... HANDLING 5... POSITIONING 6... CONNECTION TO THE GAS MAINS 7... CONNECTION TO THE ELECTRICITY MAINS 8... CONVERSION TO ANOTHER TYPE OF GAS 9... TYPE OF FUEL 10... SWITCH-ON 11... FAULT LIGHT 12...
Seite 12 tion manual is damaged or lost, please ••2.5. IMPORTANT: Improper use of request a duplicate from the authorised this heater can cause damage, injuries, technical support centre. burns, explosions, electric shock or endanger life. The first symptoms of suffocation by carbon monoxide are similar to those of flu with headache, ►►2.WARNINGS light-headedness...
Seite 13 ••2.16.The appliance must only be (maintenance, repairs, etc.) must be carried out by the authorised technical used as a hot air heater (heating mode) support centre to prevent any risks. or fan (ventilation mode). Follow these instructions scrupulously. ••2.9. IMPORTANT: The heater does ••2.17.Only use fuel, gas pressure val- not have gas regulators or pipes to ues, voltage and electrical frequency...
Seite 14 the heater is in operation or when it is ing properly at least once a year and/ powered on and not in operation. or as required. ••2.26.If you smell gas, switch the heater off immediately, stop the gas supply, disconnect the heater from the ►►3.UNPACKING electricity mains, provide fresh air by opening doors and windows and then...
Seite 15 ►►5.POSITIONING (Fig. 1) withstand a minimum weight of 200 kg. READ THE WARNINGS CAREFULLY There must be a positive angle between AND FOLLOW THE RECOMMENDA- the chains and a value that can ensure TIONS CONTAINED IN THIS INSTRUC- stability, in order to prevent dangerous os- TION MANUAL BEFORE AND DURING cillations.
Seite 16 ed on the data plate in order to prevent necessary to verify its perfect connection serious damage to the heater. of the grounding. The gas regulator must be installed out- side the building that needs to be heated We recommend using a 1,5 mm² (AWG and must guarantee a supply at a pres- 16) H07 type cable with length not exceed- sure in line with national regulations and...
Seite 17 it on the heater. Here below are the steps (Fig. 14). THIS COLLAR IS ONLY for the conversion to another combustible REQUIRED FOR G20-G25 GAS TYPES. gas: ►8.4.ADJUST THE OUTLET ►8.1.REMOVE THE VALVE AND PRESSURE FROM THE GAS VALVE NOZZLE SUPPORT CONNECTION CAUTION: THE ADJUSTMENT MUST PIPE, REMOVE THE NOZZLE CONDUCTED...
Seite 18: Warning Light
completing the gas conversion, you will The heater can operate either in ventilation need to make sure the fittings and gas or heating mode. To start the ventilating pipe are firmly attached. mode, set the button to the “FAN” position •8.4.6.When the gas conversion has (Fig.
Seite 19: Cleaning The Heater
►►15.PUTTING THE HEATER REQUIRED TO COMPLETELY ISOLATE OUT OF SERVICE THE HEATER FROM THE MAINS POW- ER NETWORK (Fig. 24). If the heater is not used on the medium/ long term, disconnected it from the elec- tricity mains (Fig. 24) and protect it from humidity and dust.
Seite 20 ►►17.TROUBLESHOOTING FAULTS CAUSES SOLUTIONS The heater No voltage 1.Check the mains system doesn't work 2.Check the electrical connections 3.Authorised technical support centre Incorrect connection of 1.Connect the room thermostat correctly the room thermostat The heater Tripped room 1.Set the room thermostat at a temperature doesn't work in thermostat (optional lower than the room thermostat...
Seite 21 SOMMARIO PARAGRAFI 1... DESCRIZIONE 2... AVVERTENZE 3... DISIMBALLAGGIO 4... MOVIEMENTAZIONE 5... POSIZIONAMENTO 6... COLLEGAMENTO ALLA RETE GAS 7... COLLEGAMENTO ALLA RETE ELETTRICA 8... CONVERSIONE AD ALTRO TIPO DI GAS 9... TIPO DI COMBUSTIBILE 10... ACCENSIONE 11... DIAGNOSI SPIA 12... SPEGNIMENTO 13...
Seite 22 ►►2.AVVERTENZE avvelenamento. primi sintomi di asfissia da ossido di carbonio ••2.1. IMPORTANTE: Il costruttore è assomigliano a quelli dell’influenza, responsabile della conformità del pro- con cefalee, capogiri e/o nausea. Tali prio prodotto alle leggi, direttive o norme sintomi potrebbero essere causati dal di costruzioni vigenti al momento della funzionamento difettoso del riscaldatore.
Seite 23 è necessario rivolgersi ad un tecnico tensione e frequenza elettrica espres- abilitato per l’installazione. samente specificata nella terghetta dati applicata al riscaldatore. ••2.10. IMPORTANTE: Il riscaldatore ••2.18.Assicurarsi di collegare il riscal- è fornito con un settaggio gas specifi- datore solo a reti elettriche opportuna- co.
Seite 24 ►►3.DISIMBALLAGGIO rompere l’alimentazione del gas, scol- legare il riscaldatore dalla rete elettrica, È VIETATO GETTARE, LASCIARE IN areare il locale aprendo porte e finestre, POSA O ALLA PORTATA DEI BAMBINI successivamente contattare il centro di I MATERIALI (CARTONE, PLASTICA DI assistenza tecnica autorizzato.
Seite 25: Collegamento Alla Rete
IL POSIZIONAMENTO DEL RISCALDA- ►5.2.INSTALLAZIONE INTERNA A TORE DEVE ESSERE EFFETTUATO DA MURO (Fig. 4) PERSONALE QUALIFICATO UTILIZZAN- Ogni tassello a muro deve supportare un DO DISPOSITIVI E STRUMENTI IDONEI, tiro di minimo 200 Kg. La struttura mura- SECONDO LA REGOLAMENTAZIONE ria deve supportare il peso del riscaldatore NAZIONALE E IN LINEA CON LE NOR- posto sulle staffe.
Seite 26: Collegamento Alla Rete Elettrica
lazione interna del regolatore è possibile Il riscaldatore è fornito con un connettore solo in area opportunamente ventilata. Le specifico (Fig. 7) che dopo essere stato op- normative nazionali vi aiuteranno ad indivi- portunamente cablato con un cavo alla rete duare la corretta installazione.
Seite 27 poi andarla ad applicare al riscaldatore. I ►8.4.REGOLAZIONE DELLA passaggi per la conversione ad altro gas PRESSIONE IN USCITA DALLA combustibile, si riassumono nei seguenti: VALVOLA GAS MULTIFUNZIONE ATTENZIONE: L’OPERAZIONE ►8.1.RIMOZIONE DEL TUBO DI REGOLAZIONE DEVE ESSERE COLLEGAMENTO VALVOLA E PORTA EFFETTUATA IN MODO RAPIDO E UGELLO, RIMOZIONE DEL PORTA PRECISO.
Seite 28 completare l’operazione di conversione gio non corretto o ad un danno al circuito di gas, è necessario verificare che i raccordi alimentazione gas. e la tubazione gas sono a tenuta. •8.4.6.A conversione gas completata, si Il riscaldatore può funzionare in modalità dovrà...
Seite 29 ►►12.SPEGNIMENTO APPROFONDITA, RIVOLGERSI Se si desidera spegnere il riscaldatore por- CENTRO ASSISTENZA TECNICA tare il pulsante nella posizione “O” (Fig. 23). AUTORIZZATO. ATTENZIONE: QUANDO IL PULSANTE È IN POSIZIONE “O”, IL RISCALDATORE È SPENTO, MA È ANCORA ALIMENTATO ►►15.MESSA FUORI SERVIZIO DALLA RETE ELETTRICA, PER ISOLARE DEL RISCALDATORE COMPLETAMENTE...
Seite 30 ►►17.ANOMALIE, CAUSE E RIMEDI ANOMALIE CAUSE RIMEDI Il riscaldatore Mancata tensione 1.Verificare l’impianto di rete non funziona 2.Verificare i collegamenti elettrici 3.Centro di assistenza tecnica autorizzato Errato collegamento del 1.Collegare correttamente il termostato termostato ambiente ambiente Il riscaldatore Intervento termostato 1.Impostare il termostato ambiente ad una non funziona ambiente (optional)
Seite 31: Zusammenfassung Der Abschnitte
ZUSAMMENFASSUNG DER ABSCHNITTE 1... BESCHREIBUNG 2... WARNHINWEISE 3... AUSPACKEN 4... HANDLING 5... AUFSTELLUNG 6... ANSCHLUSS AN DAS GASNETZ 7... ANSCHLUSS AN DAS STROMNETZ 8... UMRÜSTUNG AUF ANDERE GASSORTEN 9... BRENNSTOFFSORTE 10... INBETRIEBNAHME 11... DIAGNOSE KONTROLLLAMPE 12... ABSCHALTEN 13... ANSCHLUSS FERNRAUMTHERMOSTAT 14...
