DIRIS A40/A41 - RS485 - JBUS/MODBUS
Vorausgehende Kontrollen
Für die Sicherheit von Personen und Anlagen lesen
Sie dieses Handbuch aufmerksam durch, bevor das
Gerät in Betrieb genommen wird.
Bei Empfang des Gerätes DIRIS A40/A41 muß
folgendes überprüft werden:
• Zustand der Verpackung,
allgemeIne hInweIse

Funktionen

Das Optionsmodul Kommunikation IP muss mit
DIRIS A40/A41 verbunden sein. (réf. : 485 0A40,
485 0A41, 485 1A40, 455 1A41). Es bietet eine seri-
elle Verbindung vom Typ RS485 (mit  oder 3 Drähten)
im Protokoll JBUS/MODBUS
Betrieb des DIRIS A40/A41 über einen PC oder API.
SPS-Steuerungen
Andere Systeme
SPS-Steuerungen
Andere Systeme
Empfehlungen:
Wir empfehlen eine verdrillte und abgeschirmte
Doppelleitung von Typ LIYCY. Unter schwierigen
Bedingungen oder in einem größeren Netz (in Länge
und Anzahl von Geräten) empfehlen wir eine verdrillte
und abgeschirmte Doppelleitung von Typ LIYCY-CY:
Bei weiteren Strecken (über 1200 m) und/oder einer
größeren Anzahl von Geräten (mehr als 31 DIRIS) muß
ein Verstärker (1 Kanal) oder ein Repeater (4 Kanäle)
eingesetzt werden (bitte anfragen).
4 DIRIS A40/A41 - Ref.: 536 103 A D
®
und ermöglicht somit den
®
R = 120
R = 120
• Sind Transportschäden zu melden,
• Entspricht der Packungsinhalt Ihrer Bestellung,
• Die Verpackung enthält das Produkt und die
Bedienungsanleitung.

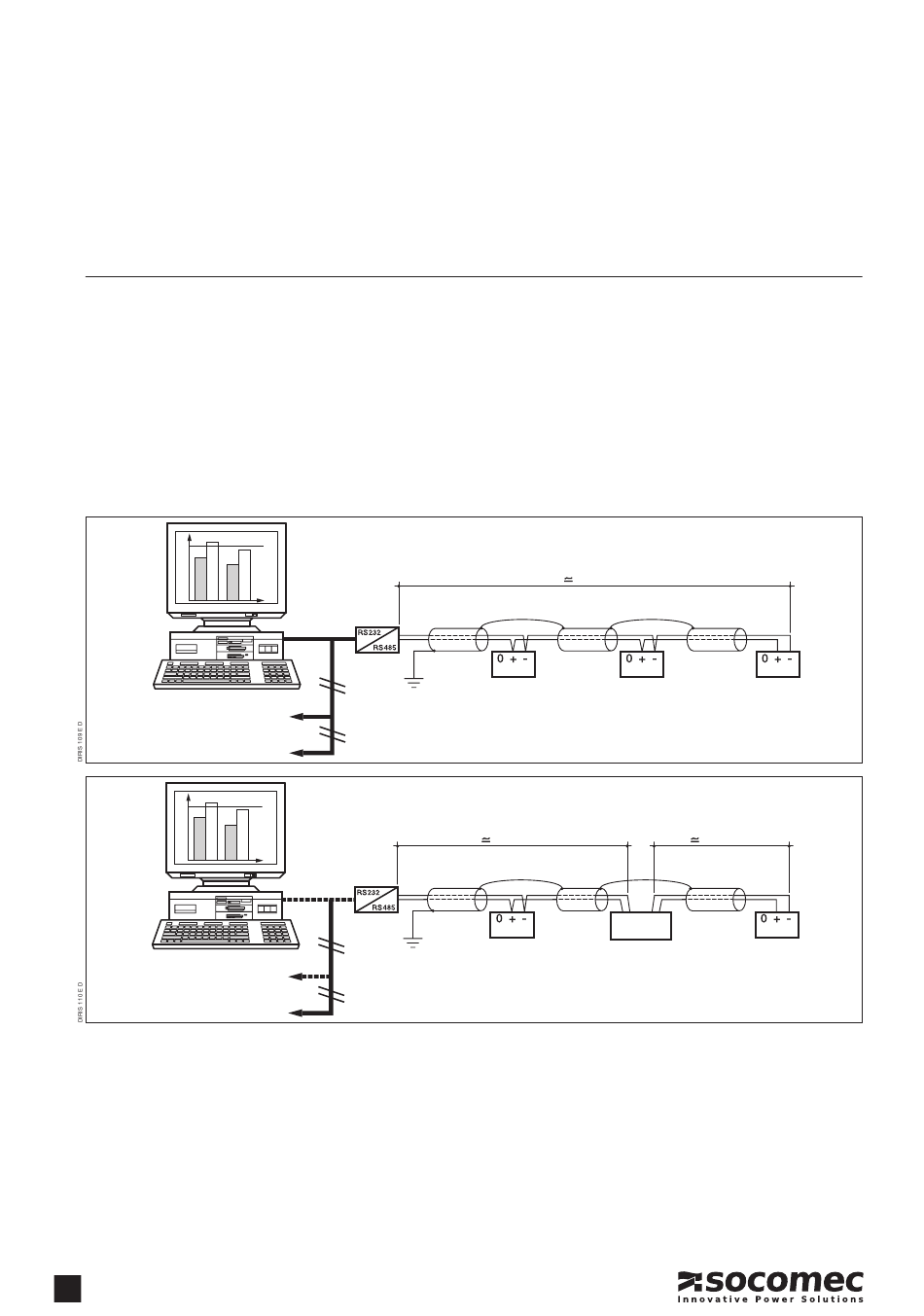

Allgemeines
In der Grundausführung erlaubt eine serielle
RS 485-Schnittstelle die Verbindung von bis zu
31 DIRIS oder COUNTIS Ci mit einem PC oder
einer SPS-Steuerung über 100 Metern via JBUS/
MODBUS -Protokoll.
®
1200 M
N 1 N 2
1200 M
0+- -+0
N 1 répéteur
RS485
Hinweis:
An den beiden Enden der Verbindung muß ein
Widerstand von 120 Ohm vorgesehen werden, der
sich auf dem zusätzlichen Modul befindet.
Wir bieten noch andere Lösungen (Modem, LWL...).
Bitte anfragen.
N n
R = 120
1200 M
N n
R = 120
