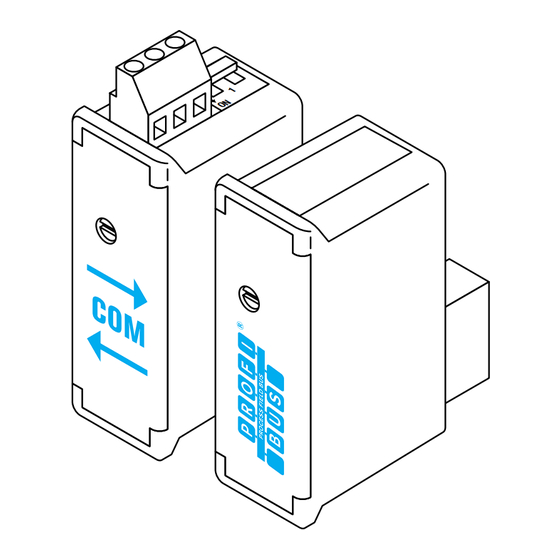

  • Seite 1 DIRIS A40/A41 RS485 – PROFIBUS ® Bedienungsanleitung PROFIBUS ® Certification...
  • Seite 2 SOCOMEC - Réf. : 876 786 A D...

  • Seite 3: Inhaltsverzeichnis

    MODUL 8: MIN/MAX MOMENTANE WERTE _____ 27 MODUL 9: SPEZIELLER STRANG ______________ 28 MODUL 11: SPEZIELLER BEGRENZTER STRANG _________________________ 36 DIAGNOSEN __________________________________ 37 TECHNISCHE DATEN __________________________ 39 PROFIBUS ® BESCHEINIGUNG __________________ 40 SOCOMEC - Réf. : 876 786 A D...

  • Seite 4: Vorausgehende Kontrollen

    Dieses Optionsmodul muss an DIRIS A40/A41 (ref. 4825 In einer Standardkonfiguration ermöglicht es eine 0A40, 4825 0A41, 4825 1A40, 4825 1A41) angeschlos- RS485-Verbindung, 1 bis 32 DIRIS A40/A41 mit 1 bis sen sein. Das optional erhältliche Kommuni-kations- ® 32 Geräten via PROFIBUS...

  • Seite 5: Installation

    DIRIS A40/A41 - RS485 - PROFIBUS ® INSTALLATION ANSCHLUSS Die Optionsmodule werden an der Rückseite des DIRIS A40/A41 an einem der vier hierfür vorgesehenen Plätze eingebaut. Der DIRIS A40/A41 darf nicht unter Spannung stehen Die Optionsmodule nebeneinander befestigen Für den Anschluß der Klemmleiste beachten Sie die...

  • Seite 6: Konfiguration

    DIRIS A40/A41 - RS485 - PROFIBUS ® KONFIGURATION Vorhergenhendes Menu Nachfolgender Menu SOCOMEC - Réf. : 876 786 A D...
  • Seite 7 DIRIS A40/A41 - RS485 - PROFIBUS ® KONFIGURATION KOMMUNIKATIONSADRESSE > Beispiel : COM ADR = 7 confirm SOCOMEC - Réf. : 876 786 A D...
  • Seite 8 DIRIS A40/A41 - RS485 - PROFIBUS ® PROGRAMMATION DIAGNOSEN > Beispiel : COM DIAG = NO x 1 (NO) x 2 (YES) confirm Anmerkung: Diese Funktion ermöglicht es, die “Diagnose” zu benutzen (Seite 37) SOCOMEC - Réf. : 876 786 A D...
  • Seite 9 Im Fall, wenn sie nicht akti- viert wird und ein Slave ( DIRIS ) seine Einstellung ver- loren hat, muss die GSD-Datei nicht neu gesendet werden. Das DIRIS wird wieder mit den Werkeinstellungen parametriert. SOCOMEC - Réf. : 876 786 A D...

  • Seite 10: Parametrierung

    DIRIS A40/A41 - RS485 - PROFIBUS ® PARAMETRIERUNG Die untenstehende Tabelle bezeichnet die Konfiguration des DIRIS A40/A41 , die beim Starten eines ® PROFIBUS -DP-Zyklus verwendet wird. Bezeichnung Größe (Bytes) Parameter des Herstellers Immer gleich null Netzart 0 : 1 BL...
  • Seite 11 Verwendung des Analogausgangs OUT 1 0 : I1 1 : I2 2 : I3 3 : In 4 : U12 5 : U23 6 : U31 7 : P 8 : Q SOCOMEC - Réf. : 876 786 A D...
  • Seite 12 Einheit des Analogausgangs OUT 2 bei 20 mA 0 : / 1 : k 2 : M Art des Analogausgangs OUT 3 0 : 0 / 20 mA 1 : 4 / 20 mA 2 : Stromversorgung SOCOMEC - Réf. : 876 786 A D...
  • Seite 13 14 : F Wert des Analogausgangs OUT 4 bei 0 oder 4 mA Einheit des Analogausgangs OUT 4 bei 0 oder 4 mA 0 : / 1 : k 2 : M SOCOMEC - Réf. : 876 786 A D...
  • Seite 14 Es gibt zwei Möglichkeiten dieses Verfahren einzustellen: - die Programmierung des DIRIS A40/A41 durch den Master deaktivieren (Seite 9) - das DIRIS A40/A41 durch den Master zu konfigurieren und dann im Menu “Programmierung” auf der Vorderseite des Diris Ap rein- und wieder raus zu gehen.

  • Seite 15: Betrieb Der Module Profibus®-Dp

    14 : Thd 3V 15 : P- 16 : Q- 17 : PFC Untere Schwelle OUT 1 Einheit untere Schwelle OUT 1 0 : / 1 : k 2 : M Obere Schwelle OUT 1 SOCOMEC - Réf. : 876 786 A D...
  • Seite 16 Bit 8 : kvarh+ Bit 9 : kVA Bit 10 : kWh- Bit 11 : kvarh- Bit 12 : alle Parameter Bit 13 : Input 1 Bit 14 : Input2 Bit 15 : Nicht verwendet SOCOMEC - Réf. : 876 786 A D...
  • Seite 17 Bit 11 : Min Max P Bit 12 : Min Max Q Bit 13 : Min Max Thd I Bit 14 : Min Max Thd In Bit 15 : Min Max Thd U Länge : 29 Bytes SOCOMEC - Réf. : 876 786 A D...
  • Seite 18 Scheinenergie > 10000 (kVAh) I System (mA) U System (V / 10) V System (V / 10) Stundenzähler < 10000 (H / 100) Stundenzähler > 10000 (H / 100) Länge : 68 Bytes SOCOMEC - Réf. : 876 786 A D...
  • Seite 19 • negativer Wert -28864 mv im Binärformat: 0111 0000 1100 0000 • gegenüberliegend entspricht: 1000 1111 0011 1111 • gegenüberliegend + 1 entspricht: 1000 1111 0100 0000, d.h., 366,72 V in Dezimalzahlen. SOCOMEC - Réf. : 876 786 A D...

  • Seite 20: Modul 2: Zusatzmessungen

    Impulszähler Eingang 2 > 10000 Impulszähler Eingang 3 < 10000 Impulszähler Eingang 3 > 10000 Impulszähler Eingang 4 < 10000 Impulszähler Eingang 4 > 10000 Status Eingänge 1, 2, 3, 4. Länge : 66 Bytes SOCOMEC - Réf. : 876 786 A D...
  • Seite 21 • negativer Wert -28864 mv im Binärforma : 0111 0000 1100 0000 • gegenüberliegend entspricht : 1000 1111 0011 1111 • gegenüberliegend + 1 entspricht : 1000 1111 0100 0000, d.h., 366,72 V in Dezimalzahlen. SOCOMEC - Réf. : 876 786 A D...

  • Seite 22: Modul 3: Abfall/Abschalten

    Minute Sekunde Letzte gemittelte Leistungen Letzter Wert P+ (kW/10) Letzter Wert P- (kW/10) Letzter Wert Q+ (kvar/10) Letzter Wert Q- (kvar/10) Letzter gemittelte Frequenzen Letzter Wert Frequenz (Hz/100) Länge : 36 Bytes SOCOMEC - Réf. : 876 786 A D...

  • Seite 23: Modul 4: Uberspannung/ Gemittelte

    Letzter Wert einfacher Spannung V1 (V/10) Letzter Wert einfacher Spannung V2 (V/10) Letzter Wert einfacher Spannung V3 (V/10) Nullleiterstrom gemittelt und höchstens In gemittelt (mA) In höchstens gemittelt (mA) Länge : 36 Bytes SOCOMEC - Réf. : 876 786 A D...
  • Seite 24 Oberschwingung I2 Rang 15 (0,1 %) Oberschwingung I3 Rang 15 (0,1 %) Oberschwingung In Rang 15 (0,1 %) Länge : 64 Bytes Hinweis : Die Einzelnen Oberschwingungen sind verfügbar, wenn das Modul für Oberschwingungen angeschlossen ist. SOCOMEC - Réf. : 876 786 A D...
  • Seite 25 Oberschwingung U12 Rang 15 (0,1 %) Oberschwingung U23 Rang 15 (0,1 %) Oberschwingung U31 Rang 15 (0,1 %) Länge : 48 Bytes Hinweis : Die einzelnen Oberschwingungen sind verfügbar, wenn das Modul für Oberschwingungen angeschlossen ist. SOCOMEC - Réf. : 876 786 A D...
  • Seite 26 Oberschwingung V1 Rang 15 (0,1 %) Oberschwingung V2 Rang 15 (0,1 %) Oberschwingung V3 Rang 15 (0,1 %) Länge : 48 Bytes Hinweis : Die einzelnen Oberschwingungen sind verfügbar, wenn das Modul für Oberschwingungen angeschlossen ist. SOCOMEC - Réf. : 876 786 A D...
  • Seite 27 Facteur de puissance max (0,001) Puissance active +/- max (W) Puissance réactive +/- max (var) Thd I max (0,1 %) Thd In max (0,1 %) Thd U max (0,1 %) Länge : 40 Bytes SOCOMEC - Réf. : 876 786 A D...
  • Seite 28 14 : Thd 3V 15 : P- 16 : Q- 17 : PFC Untere Schwelle OUT 1 Einheit untere Schwelle OUT 1 0 : / 1 : k 2 : M Obere Schwelle OUT 1 SOCOMEC - Réf. : 876 786 A D...
  • Seite 29 Bit 6 : Stundenzähler Bit 7 : kWh+ Bit 8 : kvarh+ Bit 9 : kVA Bit 10 : kWh- Bit 11 : kvarh- Bit 12 : alle Parameter Bit 13 : Input 1 SOCOMEC - Réf. : 876 786 A D...
  • Seite 30 Die Rasternummer ist eine Identifikationsnummer. Er dient dazu zu prüfen, ob die Antwort des Sklaven dem Gesuch des Automaten entspricht. Die Liste der Werte ist auf den Seiten 31, 32, 33, 34 und 35 verfügbar. SOCOMEC - Réf. : 876 786 A D...
  • Seite 31 Durchschnittswert Wirkleistung + (W) 002C Durchschnittswert Wirkleistung - (W) 002D Durchschnittswert Blindleistung + (var) 002E Durchschnittswert Blindleistung - (var) 002F Durchschnittswert Scheinleistung (VA) 0030 Wirkenergie - < 10000 0031 Wirkenergie - > 10000 0032 SOCOMEC - Réf. : 876 786 A D...
  • Seite 32 005E Thd U23 005F Thd U31 0060 Oberschwingung U12 Rang 3 0061 Oberschwingung U23 Rang 3 0062 Oberschwingung U31 Rang 3 0063 Oberschwingung U12 Rang 5 0064 Oberschwingung U23 Rang 5 0065 SOCOMEC - Réf. : 876 786 A D...
  • Seite 33 Oberschwingung V1 Rang 15 008B Oberschwingung V2 Rang 15 008C Oberschwingung V3 Rang 15 008D I System 008E U System 008F V System 0090 Stundenzähler < 10000 0091 Stundenzähler > 10000 0092 SOCOMEC - Réf. : 876 786 A D...
  • Seite 34 1019 0: keine 5: U12 6: U23 7: U31 Wert LSB (V/100) 4122 101A Wert MSB (V/100) 4123 101B Betroffene einfache Höchstgröße: 0: keine 22: V1 23: V2 24: V3 4124 101C SOCOMEC - Réf. : 876 786 A D...
  • Seite 35 Wert 3 Wert 4 Wert 5 Wert 6 Wert 7 Wert 8 Wert 9 Wert 10 Wert 11 Wert 12 Wert 13 Wert 14 Wert 15 Wert 16 Längues : 33 bytes SOCOMEC - Réf. : 876 786 A D...
  • Seite 36 Die Liste der Werte ist auf den Seiten 31, 32, 33, 34 und 35 verfügbar (Modul 9). Tabelle der Eingänge Bezeichnung Größe (Bytes) Numéro de trame Valeur 1 Valeur 2 Valeur 3 Valeur 4 Längues : 17 bytes SOCOMEC - Réf. : 876 786 A D...

  • Seite 37: Diagnosen

    DIRIS A40/A41 - RS485 - PROFIBUS ® DIAGNOSEN Sie beinhalten eine Anzeige des Vorhandenseins der Optionsmodule DIRIS A40/A41 , der Seriennummer, des Produktcodes des Geräts DIRIS A40/A41 sowie des Vorhandenseins eines Alarms oder einer Überschreitung. Slot Slot Slot Slot Bezeichnung Größe...
  • Seite 38 Bit 12 : Überschreitung Thd U Bit 13 : Überschreitung Thd V Bit 14 : Überschreitung P- Bit 15 : Überschreitung Q- Bit 16 : Überschreitung PFC Bit 17-31 : nicht verwendet Länge : 17 Bytes SOCOMEC - Réf. : 876 786 A D...

  • Seite 39: Technische Daten

    UL-CSA Approval Standard UL 61010-1 CSA-C22.2 No. 61010-1 Certificate UL file No: E257746 CSA report No. for DIRIS A20: 1810571 CSA report No. for DIRIS A40: 1810577 GLOSSAR DER ABKURZUNGEN Kommunikation Adresse DIAG Einschalten oder nicht der Diagnosefunktion PARA Einschalten oder nicht der Ferneinstellung...
  • Seite 40 DIRIS A40/A41 - RS485 - PROFIBUS ® TECHNISCHE DATEN SOCOMEC - Réf. : 876 786 A D...
  • Seite 42 F - 67235 Benfeld Cedex - FRANCE T el. +33 (0)3 88 57 41 41 - Fax +33 (0)3 88 74 08 00 scp.vex@socomec.com www.socomec.com This document is not a contract. SOCOMEC reserves the right to modify features without prior notice in view of continued improvement.
