5. CONNECTIONS
Die Anschlussklemmen für die Modelle IC6 und IC8 sind vom Druckklemmtyp für
blanke Kabel. Nach dem Anschluss wählen Sie einfach mit einem einfachen
Schraubendreher den Modus und die Arbeitsleistung des Geräts aus. Achten Sie
immer auf die Polarität.
In dem IC3-Modell sind die Verbindungsklemmen Schraubklemmenblöcke.
Schließen Sie die Kabel wie folgt an:
• zwischen den Klemmen "0" und "8 / 10W" (negativ bzw. positiv), wenn Ihr
Verstärker eine niedrige Impedanz hat
• zwischen den "COM" -Anschlüssen und "6W oder 3W oder 1,5W @ 100V"
(negativ bzw. positiv), wenn Ihr Verstärker hochohmig ist und somit direkt
eine Arbeitsleistung für das IC3-Gerät auswählt
Die Serie IC wird werkseitig auf 100V/70V eingestellt. Wenn das System
versehentlich an Niedrigimpedanz 8Ω angeschlossen wird, werden die
Lautsprecher nicht beschädigt. Sollte ein auf Position 8Ω eingestellter
Lautsprecher versehentlich an ein 100V/70V-Netz angeschlossen werden,
würde dies jedoch zu einer ernsthaften Beschädigung des Geräts führen.
Die Installation jeder Einheit erfolgt einfach über die drei Drehzungen, die in den
Modellen IC6 und IC8 enthalten sind, und Federklemmen im Modell IC3. Weitere
Informationen zur Installationsmethode finden Sie in Abschnitt 5 dieses
Handbuchs.

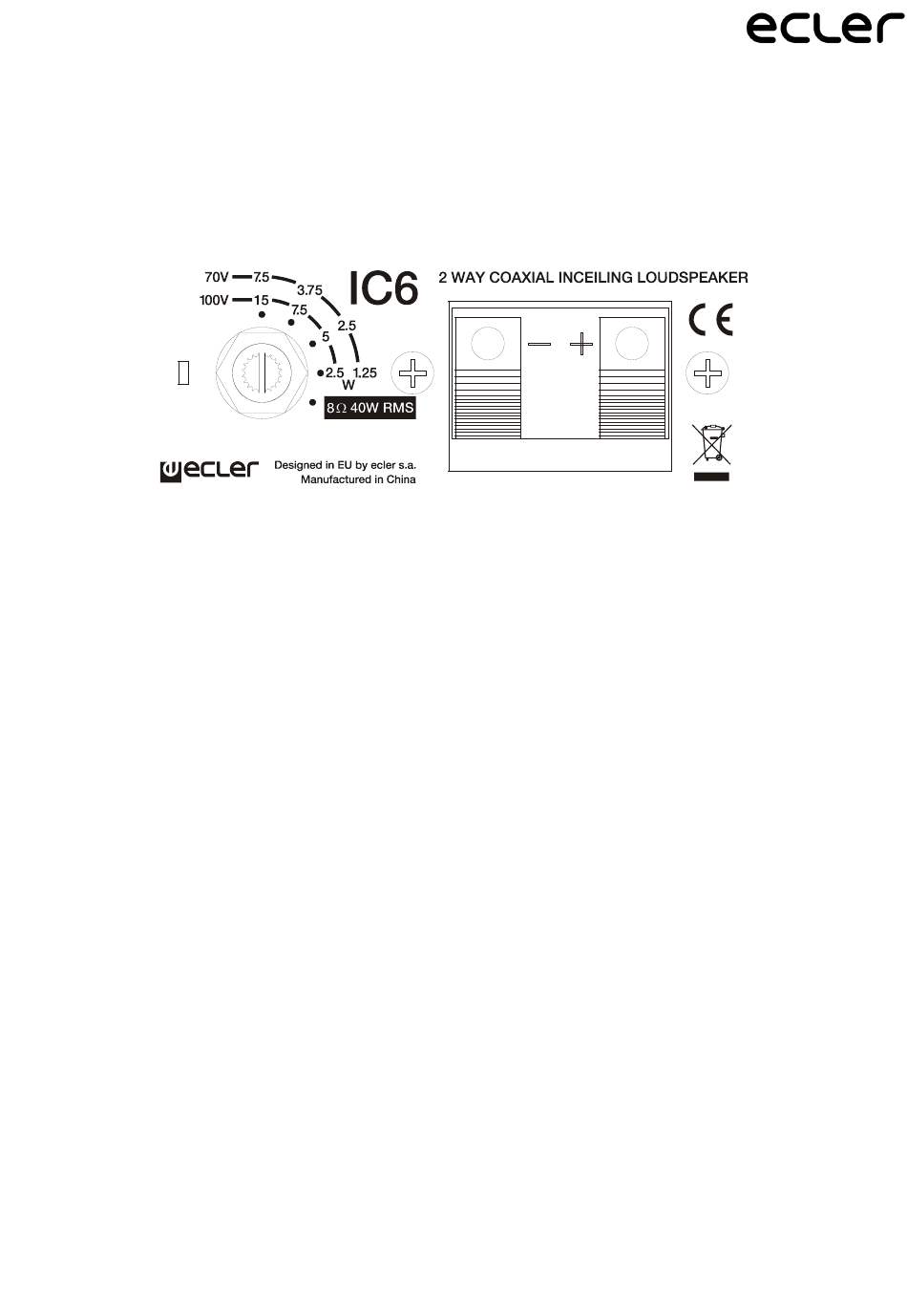

IC6-Verbindungen
7
