Inhaltszusammenfassung für Ecler IC Serie

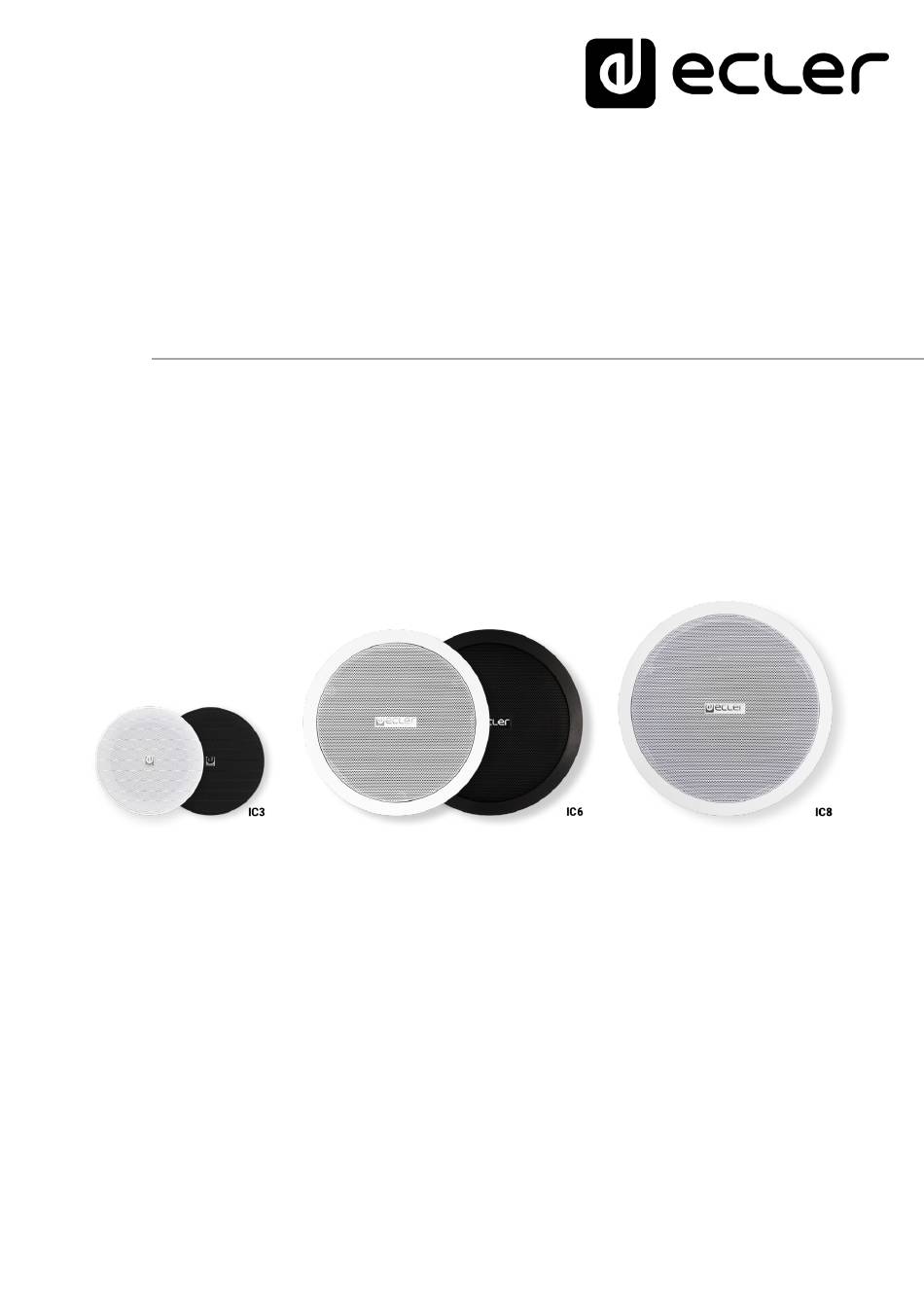

- Seite 1 IC-Reihe DECKENLAUTSPRECHER Lautsprecher zum Decken-/Wandeinbau BEDIENUNGSANLEITUNG 50-0130-0108 IC Series...
- Seite 2 INHALTSVERZEICHNIS WICHTIGE VORBEMERKUNG ............... 3 WICHTIGE SICHERHEITSHINWEISE ............3 WICHTIGER HINWEIS ..................5 EINFÜHRUNG ....................5 4.1 IC3 ..........................5 4.2 IC6 ..........................6 4.3 IC8 ..........................6 CONNECTIONS ....................7 AUFSTEUNGSORT UND MONTAGELL ............8 PAINTING LACKIEREN ..................9 TECHNISCHE DATEN ..................
- Seite 3 1. WICHTIGE VORBEMERKUNG Das Blitzsymbol mit dem Pfeil innerhalb eines gleichseitigen Dreiecks soll den Benutzer vor nicht isolierter „gefährlicher Spannung” innerhalb des Produktgehäuses warnen, die hoch genug ist, um einem Menschen einen elektrischen Schlag zu versetzen. Das Ausrufezeichen innerhalb eines gleichseitigen Dreiecks soll den Benutzer darauf hinweisen, dass mit dem Gerät wichtige Gebrauchs- und Wartungs-(Service-)anleitungen in dieser Gebrauchsanweisung geliefert wurden.
- Seite 4 Annullieren Sie nicht den Sicherheitsmechanismus des gepolten oder geerdeten Steckers. Ein gepolter Stecker hat zwei Stifte, wobei einer davon breiter ist. Ein geerdeter Stecker hat zwei Stifte und einen dritten Erdungsstift. Der breite bzw. dritte Stift dient Ihrer Sicherheit. Wenn der mitgelieferte Stecker nicht in Ihre Steckdose passt, wenden Sie sich an einen Elektriker, um die veraltete Steckdose auszutauschen.
- Seite 5 Bedienungsanleitung genau zu lesen. Eventuelle Reparaturen sollten nur von unserer technischen Service Abteilung durchgeführt werden, um einen optimalen Betrieb sicherzustellen. Für alle ECLER-Produkte gilt eine Garantie. Die Gültigkeitsdauer und die Bedingungen finden Sie unter www.ecler.com oder auf der dem Gerät beiliegenden Garantiekarte.
- Seite 6 • Woofer aus 3”-Polypropylen • Leistung 10W RMS@8Ω • Empfindlichkeit (1W/1m): 90 dB SPL • Integrierter Transformator • Außendurchmesser: 105mm • Schnittdurchmesser: 90mm • Lieferbar in Weiss (RAL9004) und Schwarz (RAL9005) • Einbausystem: 2 Drehverbinder 4.2 IC6 • Zwei-Wege-Lautsprecher zum Deckeneinbau •...
- Seite 7 Jedes Modell der Serie wird mit einem abnehmbaren Schutzgitter und dem dazugehörigen Haken geliefert. Bei Herausnehmen des Gitters darauf achten, dass der Lautsprecher nicht beschädigt wird. 5. CONNECTIONS Die Anschlussklemmen für die Modelle IC6 und IC8 sind vom Druckklemmtyp für blanke Kabel.
- Seite 8 6. AUFSTEUNGSORT UND MONTAGELL Für die korrekte Installation der Lautsprecher müssen zuerst die entsprechenden runden Einbauöffnungen an der Einbauoberfläche angebracht werden und die notwendigen Kabelleitungen verlegt werden. Einbauschritte: 1. Schutzgitter mit dem mitgelieferten Haken abnehmen. 2. Runde Öffnung in der Zwischendecke herstellen. Als Einbauhilfe wird eine Schablone zum Aufzeichnen der Einbauöffnung mitgeliefert.
- Seite 9 7. PAINTING LACKIEREN Die Serie IC kann lackiert werden und ist so für jede Deckenoberfläche geeignet. Folgende Schritte sind notwendig, bevor der Lautsprecher lackiert werden kann: 1. Schutzgitter mit dem mitgelieferten Haken abnehmen. 2. Die mitgelieferte Schablone wird in zwei Teile getrennt. Die Innenscheibe zum Schutz auf den Lautsprecherkegel setzen.
- Seite 10 8. TECHNISCHE DATEN System Effective frequency range 110 Hz – 20 kHz (-10dB) Coverage angle 147° Power handling 10W RMS / 40W Peak Sensitivity 86dB (1W/1m) Maximum SPL 96dB continuous / 102dB peak Power options 100V: 1,5 / 3 / 6 W and 8 ohm 70V: 0,75 / 1,5 / 3 W and 8 ohm Recommended amplifier 20W Transducers...
- Seite 11 System Effective frequency range 75 Hz – 20 kHz (-10dB) Coverage angle 145° Power handling 40W RMS / 160W Peak Sensitivity 93dB (1W/1m) Maximum SPL 109dB continuous / 115dB peak Power options 100V: 2,5 / 5 / 7,5 / 15W 70V: 1,25 / 2,5 / 3,75 / 7,5W Recommended amplifier 80W Transducers...
- Seite 12 System Effective frequency range 65 Hz - 20 kHz (-10dB) Coverage angle 136° Power handling 60W RMS / 240W Peak Sensitivity 94dB (1W/1m) Maximum SPL 112dB continuous / 118dB peak Power options 100V: 5 / 7,5 / 15 / 30W 70V: 2,5 / 3,75 / 7,5 / 15W Recommended amplifier 120W Transducers...
- Seite 13 Produkt-Spezifizierungen betreffen können. Bei technischen Fragen wenden Sie sich an Ihren Lieferanten, Händler oder füllen Sie das Kontaktformular auf unserer Website unter Support / Technical requests Motors, 166-168, 08038 Barcelona - Spain - (+34) 932238403 | information@ecler.com www.ecler.com...
