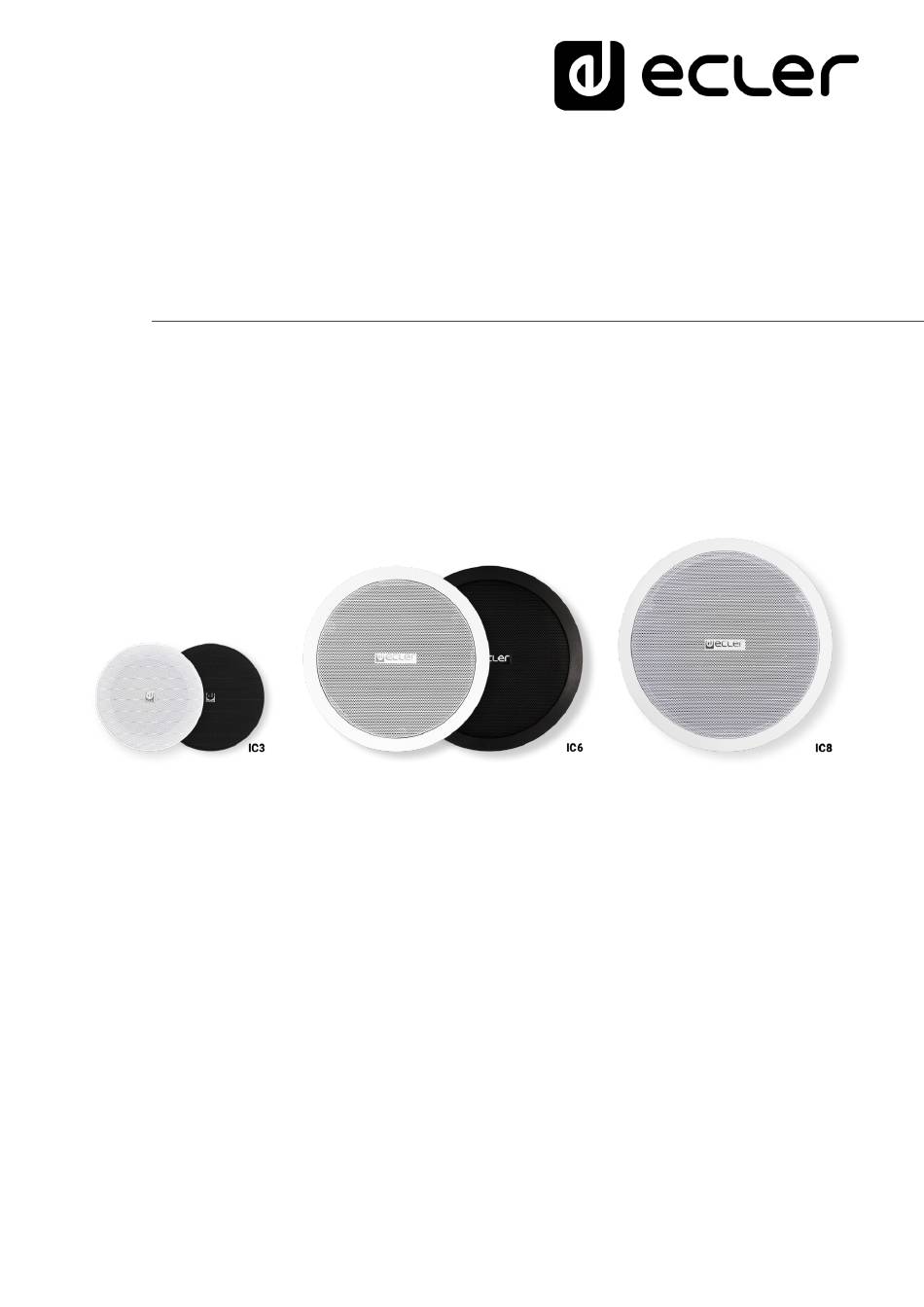

- Seite 1 IC-Reihe DECKENLAUTSPRECHER Lautsprecher zum Decken-/Wandeinbau BEDIENUNGSANLEITUNG...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS WICHTIGE VORBEMERKUNG ................3 WICHTIGE SICHERHEITSHINWEISE ..............3 WICHTIGER HINWEIS ..................5 EINFÜHRUNG ....................5 4.1 IC3 ........................5 4.2 IC6 ........................6 4.3 IC8 ........................6 CONNECTIONS ....................7 AUFSTEUNGSORT UND MONTAGELL .............. 8 PAINTING LACKIEREN ..................9 TECHNISCHE DATEN .................. -
Seite 3: Wichtige Vorbemerkung
1. WICHTIGE VORBEMERKUNG Das Blitzsymbol mit dem Pfeil innerhalb eines gleichseitigen Dreiecks soll den Benutzer vor nicht isolierter „gefährlicher Spannung” innerhalb des Produktgehäuses warnen, die hoch genug ist, um einem Menschen einen elektrischen Schlag zu versetzen. Das Ausrufezeichen innerhalb eines gleichseitigen Dreiecks soll den Benutzer darauf hinweisen, dass mit dem Gerät wichtige Gebrauchs- und Wartungs-(Service-)anleitungen in dieser Gebrauchsanweisung geliefert wurden. - Seite 4 Annullieren Sie nicht den Sicherheitsmechanismus des gepolten oder geerdeten Steckers. Ein gepolter Stecker hat zwei Stifte, wobei einer davon breiter ist. Ein geerdeter Stecker hat zwei Stifte und einen dritten Erdungsstift. Der breite bzw. dritte Stift dient Ihrer Sicherheit. Wenn der mitgelieferte Stecker nicht in Ihre Steckdose passt, wenden Sie sich an einen Elektriker, um die veraltete Steckdose auszutauschen.
-
Seite 5: Wichtiger Hinweis
Polypropylen gefertigt. Dieses Material gewährleistet lange Haltbarkeit und Stabilität trotz und Schutz gegen ungünstige Umweltbedingungen wie Hitze und Feuchtigkeit. Die IC-Serie besteht aus drei Modellen: IC3, IC6 und IC8. Technische Merkmale der einzelnen Modelle: 4.1 IC3 • Ein-Wege-Lautsprecher zum Deckeneinbau •... -
Seite 6: Ic6
• Außendurchmesser: 105mm • Schnittdurchmesser: 90mm • Einbausystem: 2 Drehverbinder 4.2 IC6 • Zwei-Wege-Lautsprecher zum Deckeneinbau • Woofer aus 6”-Polypropylen • Tweeter 25mm • Leistung 40W RMS@8Ω • Empfindlichkeit (1W/1m): 88 dB SPL • Integrierter Transformator • Außendurchmesser: 204mm • Schnittdurchmesser: 180mm •... -
Seite 7: Connections
5. CONNECTIONS Die Anschlussklemmen für die Modelle IC6 und IC8 sind vom Druckklemmtyp für blanke Kabel. Nach dem Anschluss wählen Sie einfach mit einem einfachen Schraubendreher den Modus und die Arbeitsleistung des Geräts aus. Achten Sie immer auf die Polarität. IC6-Verbindungen In dem IC3-Modell sind die Verbindungsklemmen Schraubklemmenblöcke. -
Seite 8: Aufsteungsort Und Montagell
6. AUFSTEUNGSORT UND MONTAGELL Für die korrekte Installation der Lautsprecher müssen zuerst die entsprechenden runden Einbauöffnungen an der Einbauoberfläche angebracht werden und die notwendigen Kabelleitungen verlegt werden. Einbauschritte: 1. Schutzgitter mit dem mitgelieferten Haken abnehmen. 2. Runde Öffnung in der Zwischendecke herstellen. Als Einbauhilfe wird eine Schablone zum Aufzeichnen der Einbauöffnung mitgeliefert. -
Seite 9: Painting Lackieren
7. PAINTING LACKIEREN Die Serie IC kann lackiert werden und ist so für jede Deckenoberfläche geeignet. Folgende Schritte sind notwendig, bevor der Lautsprecher lackiert werden kann: 1. Schutzgitter mit dem mitgelieferten Haken abnehmen. 2. Die mitgelieferte Schablone wird in zwei Teile getrennt. Die Innenscheibe zum Schutz auf den Lautsprecherkegel setzen. -
Seite 10: Technische Daten
8. TECHNISCHE DATEN Nominal low impedance 8Ω 8Ω 8Ω RMS power 100V Transformer Taps 1.5, 3, 6 W 2.5, 5, 7.5, 15W 5, 7.5, 15, 30W 70V Transformer Taps 0.75, 1.5, 3 W 1.25, 2.5, 3,75, 7.5W 2.5, 3,75, 7.5, 15W Frequency response (-6dB) 200Hz –... - Seite 11 Aufgrund von Produktionstoleranzen können sich bei allen angegebenen Produktmerkmalen Änderungen ergeben. NEEC AUDIO BARCELONA S.L. behält sich Änderungen oder Verbesserungen in Fertigung und Design vor, welche die angegebenen Daten betreffen können. Motors, 166-168 08038 Barcelona - Spanien - (+34) 932238403 information@ecler.es www.ecler.com...
