4. CONNEXIONS
Le Module IR est la partie principale qui relie les récepteurs IR, l'adaptateur
secteur et les câble d'extension IR entre eux. Afin de pouvoir utiliser toutes
les possibilités de façon optimale toutes les connexions du Module IR sont
expliquées ci-dessous.

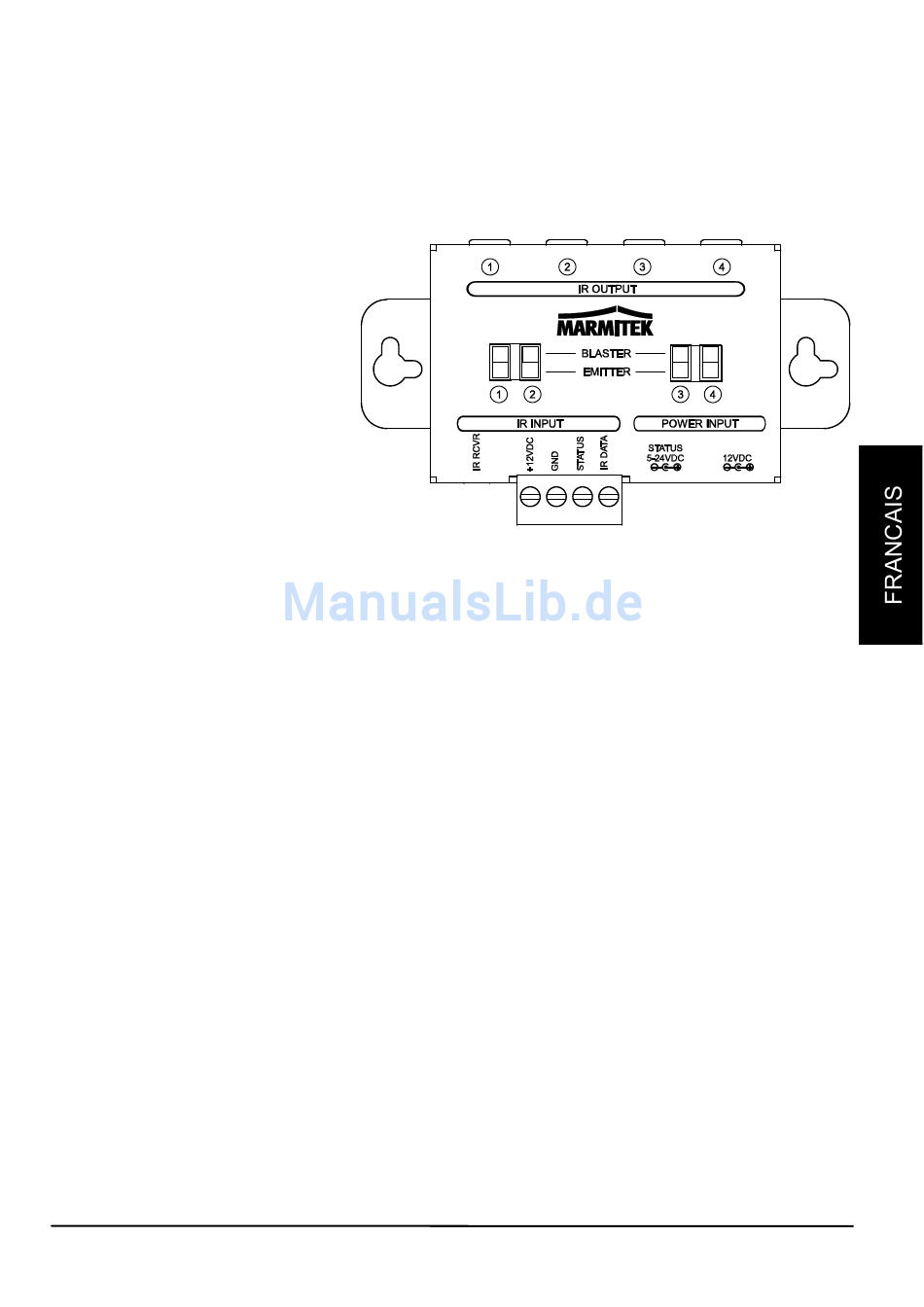

4.1 IR Input
IR RCVR :
entrée IR standard (3.5mm
jack) pour le Récepteur IR
qui est fourni
BORNIER À VIS :
Entrée IR pour connecter
en parallèle au maximum
6 Récepteurs IR.
+12VDC : Rouge GND : Noir STATUT : Jaune DONNÉES IR : Blanc
4.2 Entrée d'ALIMENTATION
12VDC: Adaptateur secteur pour le Module IR (fourni), 5VDC/200mA
STATUT : Adaptateur secteur pour le signal de STATUT (non fourni), 5-
24VDC ou 5-12VAC
Certains appareils A/V (par exemple les Récepteurs AV) disposent d'une
alimentation de commutation (230VAC) sur la face arrière. Cette sortie est
automatiquement ACTIVÉE et DÉSACTIVÉE lorsque l'on ALLUME ou l'on
ÉTEINT l'appareil A/V. En connectant un adaptateur d'alimentation (5-
24VDC ou 5-12VAC) sur cette sortie de commutation et en le reliant à
l'entrée STATUT du Module IR, un signal est envoyé vers le Récepteur IR.
Lorsque l'appareil A/V est ALLUMÉ un voyant VERT s'allume sur le
Récepteur IR.
4.3 Sortie IR
1 – 4 : quatre mini sorties jack pour la connexion de câbles d'extension IR.
EMETTEUR / BLASTER: chaque sortie est individuellement commutable
pour connecter des LEDs blaster ou des LEDs émetteur
