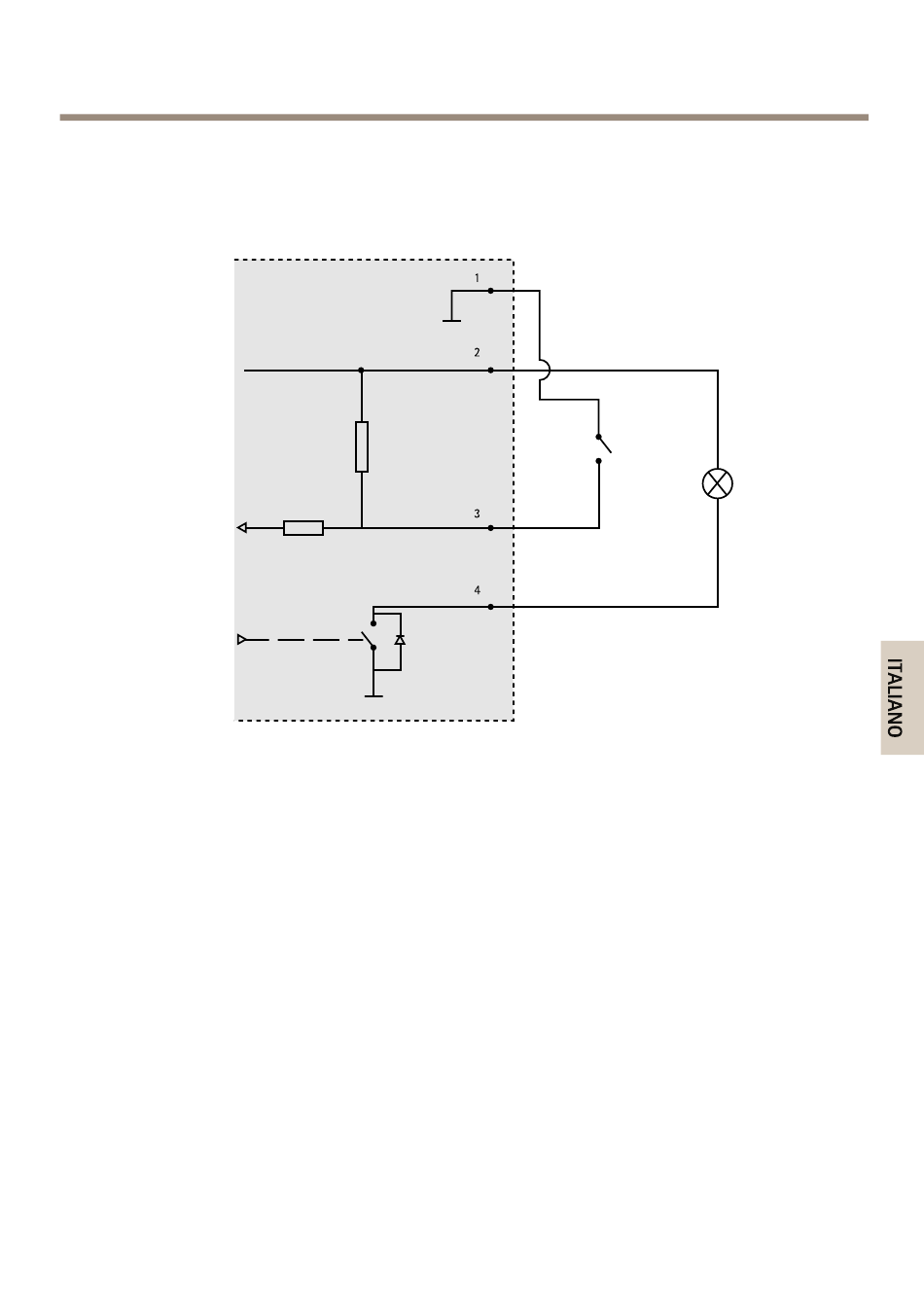

Schema delle connessioni
Connettore I/O
1
0 V CC (-)
2
Uscita CC 3,3 V, max 50 mA
3
Ingresso digitale da 0 a max 40 V CC
4
Ingresso digitale da 0 a max 40 V CC, open-drain, 100 mA

Installazione dell'hardware

Collegare i cavi
1. Se necessario, collegare gli altri dispositivi esterni, come i sistemi di allarme. Per
informazioni sui pin del connettore terminale, consultare pagina 67.
2. Se necessario, collegare l'altoparlante attivo e/o il microfono esterno.
3. Collegare la telecamera alla rete mediante un cavo di rete schermato.
4. Collegare l'alimentazione mediante uno dei metodi elencati di seguito:
- PoE (Power over Ethernet). PoE è rilevato automaticamente quando si collega
il cavo di rete.
AXIS Q1604 Network Camera
1
2
3
4
