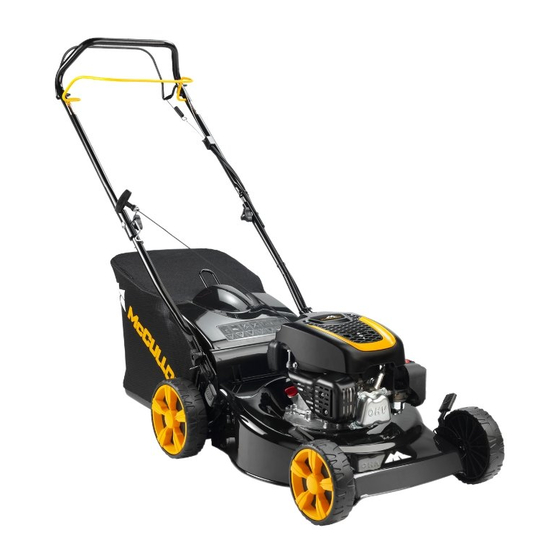

McCulloch M40-120 CLASSIC Bedienungsanweisung
Vorschau ausblenden Andere Handbücher für M40-120 CLASSIC:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 60
M40-120 CLASSIC, M40-125 CLASSIC+, M46-120 CLASSIC,
M46-120R CLASSIC, M46-125 CLASSIC+, M46-125R CLASSIC+,
M46-140R CLASSIC+, M46-145WRP CLASSIC+, M46-150WR
CLASSIC, M51-140WR CLASSIC+, M51-150R CLASSIC,
EN
Operator's manual
BG
Ръководство за експлоатация
CS
Návod k použití
DA
Brugsanvisning
DE
Bedienungsanweisung
EL
Οδηγίες χρήσης
ES
Manual de usuario
ET
Kasutusjuhend
FI
Käyttöohje
FR
Manuel d'utilisation
HR
Priručnik za korištenje
HU
Használati utasítás
IT
Manuale dell'operatore
LT
Operatoriaus vadovas
LV
Lietošanas pamācība
NL
Gebruiksaanwijzing
NO
Bruksanvisning
PL
Instrukcja obsługi
PT
Manual do utilizador
RO
Instrucţiuni de utilizare
RU
Руководство по эксплуатации
SK
Návod na obsluhu
SL
Navodila za uporabo
SV
Bruksanvisning
UK
Посібник користувача
M51-150WR CLASSIC, M53-150WR CLASSIC
6-18
19-33
34-46
47-59
60-73
74-88
89-102
103-115
116-128
129-142
143-155
156-169
170-183
184-196
197-209
210-223
224-236
237-250
251-264
265-278
279-293
294-306
307-319
320-332
333-346

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für McCulloch M40-120 CLASSIC

  • Seite 1 M40-120 CLASSIC, M40-125 CLASSIC+, M46-120 CLASSIC, M46-120R CLASSIC, M46-125 CLASSIC+, M46-125R CLASSIC+, M46-140R CLASSIC+, M46-145WRP CLASSIC+, M46-150WR CLASSIC, M51-140WR CLASSIC+, M51-150R CLASSIC, M51-150WR CLASSIC, M53-150WR CLASSIC Operator's manual 6-18 Ръководство за експлоатация 19-33 Návod k použití 34-46 Brugsanvisning 47-59 Bedienungsanweisung 60-73 Οδηγίες...
  • Seite 6: Inhaltsverzeichnis

    Contents Introduction..............6 Maintenance..............11 Safety................7 Transportation, storage and disposal...... 13 Assembly...............9 Technical data.............14 Operation..............10 EC Declaration of Conformity........17 Introduction Product description Intended use The product is a pedestrian-controlled rotary lawn Use the product to cut grass in private gardens. Do not mower.
  • Seite 7: Product Liability

    Look out for persons, objects and situations that can you are not sure how to operate the product in a prevent safe operation of the product. special situation, stop and speak to your McCulloch • Look out for obstacles, such as roots, stones, twigs, dealer before you continue.
  • Seite 8: Work Safety

    If the engine • Never lift up the product when the engine is started. does not stop in 3 seconds, let an approved McCulloch If you must lift the product, first stop the engine and service agent adjust the engine brake.
  • Seite 9: Safety Instructions For Maintenance

    McCulloch service agent. • Do not add the fuel when the engine is on. • Let an approved McCulloch service agent do • Make sure that the engine is cool before you refuel. servicing on the product regularly. •...
  • Seite 10: Operation

    5. Put the lower part of the grass catcher into the grass M53-150WR CLASSIC come with the mulch kit discharge channel. supplied. Models M40-120 CLASSIC, M40-125 To assemble the grass catcher CLASSIC+ can not be used with a mulch kit.
  • Seite 11: Maintenance

    • To stop the engine, release the engine brake handle. WARNING: Do not twist the starter rope To get a good result around your hand. • Always use a sharp blade. A blunt blade gives an irregular result and the cut surface of the grass To use the drive on the wheels becomes yellow.
  • Seite 12: To Replace The Blade

    • Make sure that the air intake on the top of the engine 8. Lock the blade with a block of wood. Attach the is not blocked. spring washer and tighten the bolt and washer with a torque of 45–60 Nm. (Fig. 33) •...
  • Seite 13: Transportation, Storage And Disposal

    To clean the paper filter • To decrease the risk of unwanted material on the spark plug electrodes, obey these instructions: 1. Remove the air filter cover and remove the paper a) Make sure that the idle speed is correctly filter.
  • Seite 14: Technical Data

    • When the product is no longer in use, send it to a McCulloch dealer or discard it at a recycling location. Technical data M40-120 M40-125 M46-120 M46-120R M46-125 CLASSIC CLASSIC+ CLASSIC CLASSIC CLASSIC+ Engine Brand McCulloch Briggs & Strat-...
  • Seite 15 M46-145WRP M46-150WR M51-140WR CLASSIC+ CLASSIC+ CLASSIC+ CLASSIC CLASSIC+ Engine Brand Briggs & Strat- Briggs & Strat- Honda McCulloch Briggs & Strat- Displacement, cm Speed, rpm 2900 2900 2900 2900 2900 Nominal engine output, kW 1.98 Ignition system Spark plug RC12YC...
  • Seite 16 Mulcher 51 Article number 5811889-10 5811889-10 5811889-10 5811889-10 5041133-10 Grass catcher capacity, liter M51-150R CLASSIC M51-150WR CLAS- M53-150WR CLAS- Engine Brand McCulloch McCulloch McCulloch Displacement, cm Speed, rpm 2900 2900 2900 Nominal engine output, kW Ignition system Spark plug K7RTC K7RTC...
  • Seite 17: Ec Declaration Of Conformity

    Description Combustion-engine-powered pedestrian-controlled lawn mower Brand McCulloch Platform / Type / Model M40-120 CLASSIC, M40-125 CLASSIC+, M46-120 CLASSIC, M46-120R CLAS- SIC, M46-125 CLASSIC+, M46-125R CLASSIC+, M46-140R CLASSIC+, M46-145WRP CLASSIC+, M46-150WR CLASSIC, M51-140WR CLASSIC+, M51-150R CLASSIC, M51-150WR CLASSIC, M53-150WR CLASSIC Batch...
  • Seite 18 Description Directive/Regulation 2006/42/EC “relating to machinery” 2014/30/EU “relating to electromagnetic compatibility” 2000/14/EC; 2005/88/EC “relating to outdoor noise” Harmonized standards and/or technical specifications applied are as follows: EN ISO 12100, ISO 14982, ISO 5395-1 & 2, ISO 3744, ISO 11094, EN 1032 In accordance with directive 2000/14/EC, Annex V, the declared sound values are stated in the technical data sec- tion of this manual and in the signed EC Declaration of Conformity.
  • Seite 19: Въведение..................................................................19 Поддръжка

    Содержание Въведение..............19 Поддръжка..............25 Безопасност............... 20 Транспортиране, съхранение и изхвърляне..28 Монтаж................ 23 Технически характеристики........28 Операция..............24 Декларация за съответствие на ЕО.......32 Въведение Описание на продукта Предназначение Продуктът е пешеходна ротационна косачка. Използвайте продукта, за да косите трева в частни Тревата...
  • Seite 20: Безопасност

    разумно. Ако не сте сигурни как да работите с оператора или за околните, ако не се продукта при специална ситуация, спрете и се спазват инструкциите в ръководството. обърнете към Вашия дилър на McCulloch,преди да продължите. • Имайте предвид, че операторът носи отговорност...
  • Seite 21 • Не променяйте този продукт или не го монтираният нож може да се разхлаби и да използвайте, ако има вероятност той да е бил причини телесна повреда. променен от друг. • Уверете се, че ножът няма да се удря в обекти, като...
  • Seite 22 • Не добавяйте гориво към двигателя на закрито. двигателят не спре след 3 секунди, позволете на Недостатъчният въздушен поток може да доведе одобрен McCulloch сервиз да регулира спирачката до нараняване или смърт поради задушаване на двигателя. или въглероден окис. (Фиг. 18) •...
  • Seite 23: Монтаж........................................................................ 23 Технически Характеристики

    както е посочено в това ръководство на миризма. Не стартирайте двигателя на закрито собственика. Всички останали сервизни дейности или в затворени пространства. трябва да се извършват от одобрен McCulloch • Преди техническо обслужване на продукта сервиз. спрете двигателя и изключете запалителния...
  • Seite 24: Операция.................................................................... 24 Декларация За Съответствие На Ео

    M46-145WRP CLASSIC+, M51-150WR CLASSIC, трева. M53-150WR CLASSIC са с включен комплект за 2. Поставете приставката за мулчиране в канала за мулчиране. Моделите M40-120 CLASSIC, M40-125 разтоварване на тревата. (Фиг. 26) CLASSIC+ не може да се използват с комплект за мулчиране.
  • Seite 25 • Освободете дръжката за задвижване, за да повърхност пожълтява. При работа с остър нож изключите задвижването, например, когато също така се използва по-малко енергия приближите препятствие. отколкото при работа със затъпен нож. • Не отрязвайте повече от ⅓ от дължината на Спиране...
  • Seite 26 За външно почистване на За сменяне на ножовете машината 1. Застопорете ножа с дървен блок. (Фиг. 31) 2. Свалете придържащия болт на ножовете. • За отстраняване на листа, трева и прах използвайте четка. 3. Свалете ножа. • Уверете се, че смукателният въздухопровод в 4.
  • Seite 27: Въздушен Филтър

    върху кожата си, почистете със сапун и ВНИМАНИЕ: Не използвайте въздух вода. под налягане. Това може да причини повреда на филтъра от пореста 1. Работете с продукта, докато резервоара за пластмаса. гориво се изпразни. 5. Смажете филтъра от пореста пластмаса с 2.
  • Seite 28: Транспортиране, Съхранение И Изхвърляне

    или на подходящо за целта място. Изхвърлете горивото на подходящо за целта • Когато продуктът вече не се използва, изпратете място го на McCulloch дилър или го изхвърлете на • Прикрепете продукта по безопасен начин по място за рециклиране. време на транспортирането, за да се...
  • Seite 29 M40-120 M40-125 M46-120 M46-120R M46-125 CLASSIC CLASSIC+ CLASSIC CLASSIC CLASSIC+ Горивна и смазочна система Вместимост на резервоара за гориво, литри Вместимост на резервоара за масло, литри Моторно масло SAE 30/SAE SAE 30/SAE SAE 30/SAE SAE 30/SAE SAE 30/SAE 10W-30 10W-30 10W-30 10W-30 10W-30...
  • Seite 30 M46-140R M46-145WRP M46-150WR M51-140WR CLASSIC+ CLASSIC+ CLASSIC+ CLASSIC CLASSIC+ Марка Briggs & Strat- Briggs & Strat- Honda McCulloch Briggs & Strat- Работен обем, cm Скорост, об./мин 2900 2900 2900 2900 2900 Номинална изходна мощност 1,98 на двигателя, kW Запалителна система...
  • Seite 31 5811889-10 5811889-10 5811889-10 5811889-10 5041133-10 Капацитет на коша за трева, литър M51-150R CLASSIC M51-150WR CLAS- M53-150WR CLAS- Двигател Марка McCulloch McCulloch McCulloch Работен обем, cm Скорост, об./мин 2900 2900 2900 Номинална изходна мощност на двигателя, kW Запалителна система Запалителна свещ...
  • Seite 32: Декларация За Съответствие На Ео

    Описание Пешеходна косачка, задвижвана от двигател с вътрешно горене Марка McCulloch Платформа/вид/модел M40-120 CLASSIC, M40-125 CLASSIC+, M46-120 CLASSIC, M46-120R CLAS- SIC, M46-125 CLASSIC+, M46-125R CLASSIC+, M46-140R CLASSIC+, M46-145WRP CLASSIC+, M46-150WR CLASSIC, M51-140WR CLASSIC+, M51-150R CLASSIC, M51-150WR CLASSIC, M53-150WR CLASSIC Партида...
  • Seite 33 2000/14/ЕО; 2005/88/ЕО "относно шумовите емисии в околната среда” Приложените хармонизирани стандарти и/или технически спецификации са следните: EN ISO 12100, ISO 14982, ISO 5395-1 & 2, ISO 3744, ISO 11094, EN 1032 В съответствие с Директива 2000/14/ЕО, приложение V, декларираните стойности на звука са посочени в раздела...
  • Seite 34: Popis Výrobku

    Obsah Úvod................34 Údržba................39 Bezpečnost..............35 Přeprava, skladování a likvidace.......42 Montáž................. 37 Technické údaje............42 Provoz................38 ES Prohlášení o shodě..........46 Úvod Popis výrobku Doporučené použití Výrobek je rotační sekačka na trávu s pěší obsluhou. Výrobek používejte k sečení trávy na soukromých Koš na trávu slouží ke sběru posečené trávy. Chcete-li zahradách.
  • Seite 35: Bezpečnost

    Dávejte pozor na osoby, předměty a situace, které Nejste-li si jisti, jak ovládat výrobek ve zvláštních mohou bránit bezpečnému provozu výrobku. situacích, vypněte jej a promluvte si s prodejcem McCulloch, než budete pokračovat v práci. 869 - 004 - 03.12.2018...
  • Seite 36: Bezpečnost Práce

    Opravte poškozené • Pravidelně kontrolujte bezpečnostní zařízení. Pokud díly nebo svěřte opravu schválenému servisnímu je zařízení vadné, obraťte se na servis McCulloch. pracovníkovi. • Po nastartování motoru nikdy nepřipevňujte páku Kontrola krytu žacího ústrojí...
  • Seite 37: Bezpečnostní Pokyny Pro Údržbu

    Zajistěte dostatečný průtok vzduchu. • Servis výrobku by měl provádět schválený servisní • V blízkosti paliva ani motoru nekuřte. pracovník McCulloch v pravidelných intervalech. • Do blízkosti paliva ani motoru neumisťujte horké • Poškozené, opotřebené či prasklé součásti vyměňte.
  • Seite 38: Provoz

    Montáž koše na trávu (M46-140R 3. Pomocí pásků upevněte lanka k rukojeti. (Obr. 22) CLASSIC+, M46-145WRP CLASSIC+) Povšimněte si: Zkontrolujte, zda není napnutí lanek příliš velké. 1. Vložte horní část koše na trávu do dolní části koše na trávu. Montáž koše na trávu (M40-120 2.
  • Seite 39: Údržba

    Spuštění výrobku • Pokud chcete táhnout výrobek dozadu, odpojte pohon a zatlačte výrobek dopředu přibližně 10 cm. 1. Zkontrolujte, zda je kabel zapalování připojený • V blízkosti překážek uvolněte páku pojezdu, aby se k zapalovací svíčce. deaktivoval pohon. 2. Při úplně prvním použití pětkrát za sebou stiskněte Zastavení...
  • Seite 40: Postup Výměny Nože

    Údržba Denně Týdně Měsíčně Zkontrolujte palivový systém. Provedení běžné kontroly 4. Prohlédněte držák nože a šroub nože a zkontrolujte, zda nejsou poškozené. • Zajistěte, aby byly matice a šrouby na výrobku 5. Prohlédněte hřídel motoru a ujistěte se, zda není správně...
  • Seite 41: Vzduchový Filtr

    Kontrola zapalovací svíčky 4. Umístěte nádobu pod výrobek tak, aby do něj mohl vytéct motorový olej. VAROVÁNÍ: Vždy používejte doporučený 5. Nakloňte výrobek, aby se vypustil olej z olejové typ zapalovacích svíček. Nesprávný typ nádrže. zapalovací svíčky může způsobit poškození 6.
  • Seite 42: Přeprava, Skladování A Likvidace

    Odevzdejte palivo na příslušném sběrném místě • Nehodláte-li výrobek dále používat, odešlete jej • Během přepravy musí být výrobek bezpečně prodejci McCulloch nebo jej dopravte do recyklační upevněný, aby se zabránilo jeho poškození stanice. a nehodám. Technické údaje M40-120...
  • Seite 43 M46-145WRP M46-150WR M51-140WR CLASSIC+ CLASSIC+ CLASSIC+ CLASSIC CLASSIC+ Motor Značka Briggs & Strat- Briggs & Strat- Honda McCulloch Briggs & Strat- Zdvihový objem, cm Rychlost, ot./min 2900 2900 2900 2900 2900 Jmenovitý výkon motoru, kW 1,98 Systém zapalování Zapalovací svíčka...
  • Seite 44 5811889-10 5041133-10 Kapacita koše na trávu, litry M51-150R CLASSIC M51-150WR CLAS- M53-150WR CLAS- Motor Značka McCulloch McCulloch McCulloch Zdvihový objem, cm Rychlost, ot./min 2900 2900 2900 Používejte pouze motorový olej kvality SJ nebo vyšší. Podívejte se do tabulky viskozity v návodu výrobce mo- toru a vyberte nejlepší...
  • Seite 45 M51-150R CLASSIC M51-150WR CLAS- M53-150WR CLAS- Jmenovitý výkon motoru, kW Systém zapalování Zapalovací svíčka K7RTC K7RTC K7RTC Vzdálenost elektrod, mm Systém mazání a palivový systém Objem palivové nádrže, litry Objem olejové nádrže, litry Motorový olej SAE 30/SAE 10W-30 SAE 30/SAE 10W-30 SAE 30/SAE 10W-30 Hmotnost S prázdnými nádržemi, kg Emise hluku...
  • Seite 46: Es Prohlášení O Shodě

    Sekačka na trávu s pěší obsluhou poháněná spalovacím motorem Značka McCulloch Platforma / typ / model M40-120 CLASSIC, M40-125 CLASSIC+, M46-120 CLASSIC, M46-120R CLAS- SIC, M46-125 CLASSIC+, M46-125R CLASSIC+, M46-140R CLASSIC+, M46-145WRP CLASSIC+, M46-150WR CLASSIC, M51-140WR CLASSIC+, M51-150R CLASSIC, M51-150WR CLASSIC, M53-150WR CLASSIC Šarže...
  • Seite 47: Produktoversigt

    Indhold Indledning..............47 Vedligeholdelse............52 Sikkerhed..............48 Transport, opbevaring og bortskaffelse....55 Montering..............50 Tekniske data.............. 55 Drift................51 EU-overensstemmelseserklæring......58 Indledning Produktbeskrivelse Anvendelsesformål Produktet er en roterende plæneklipper med gående Brug produktet til græsklipning i private haver. Brug ikke fører. Græsset opsamles i en græsopsamler. Fjern produktet til andre opgaver.
  • Seite 48: Sikkerhed

    Dårligt vejr kan medføre farlige forhold, særlig situation: Stop, og kontakt McCulloch f.eks. glatte underlag. forhandleren, inden du fortsætter. 869 - 004 - 03.12.2018...
  • Seite 49: Personligt Beskyttelsesudstyr

    Kontrollér sikkerhedsanordningerne regelmæssigt. tændkablet af tændrøret. Undersøg, om produktet er Hvis sikkerhedsanordningerne er defekte, skal du blevet beskadiget. Reparer skader, eller lad et henvende dig til dit McCulloch-serviceværksted. autoriseret serviceværksted udføre reparationen. • Fastgør aldrig motorbremsehåndtaget permanent på Sådan kontrolleres klippeskjoldet styret, når motoren er startet.
  • Seite 50: Montering

    Foretag kun den form for vedligeholdelse, der er forårsage personskader. Sørg for, at der er angivet i denne instruktionsbog. Eventuel anden tilstrækkelig luftstrøm. service skal udføres af et godkendt McCulloch • Ryg ikke i nærheden af brændstof eller motor. serviceværksted.
  • Seite 51: Sådan Samles Græsopsamleren

    M51-150WR CLASSIC, M53-150WR M46-145WRP CLASSIC+, M51-150WR CLASSIC, CLASSIC) M53-150WR CLASSIC leveres med findelingssæt. Modellerne M40-120 CLASSIC, M40-125 CLASSIC+ 1. Sæt rammen til græsopsamleren ind i græsposen. kan ikke anvendes med et findelersæt. Sørg for, at håndtaget på rammen til 1. Løft det bageste dæksel, og fjern græsopsamleren.
  • Seite 52: Sådan Indstilles Klippehøjden

    Sådan indstilles klippehøjden Sådan bruges hjulenes fremtræk 1. Flyt klippehøjdehåndtaget bagud for at øge • Skub bøjlen til fremtrækket i retning mod styret. (Fig. klippehøjden. • Før produktet trækkes baglæns, frakobles 2. Flyt klippehøjdehåndtaget fremad for at mindske fremtrækket, og produktet skubbes ca. 10cm fremad. klippehøjden.
  • Seite 53 Vedligeholdelse Hver dag Ugentligt Månedligt Efterse lyddæmperen* Efterse tændrøret Skift olie (første gang efter 5 timers brug, derefter efter hver 50 timers brug) Skift luftfilteret Efterse brændstofsystemet Sådan udføres et generelt eftersyn Sådan udskiftes klingen • Sørg for, at møtrikker og skruer på produktet er 1.
  • Seite 54: Luftfilter

    Sådan skiftes motorolien 7. Sæt luftfilteret på igen. Sørg for, at luftfilteret ligger helt tæt ind til luftfilterholderen. ADVARSEL: Motorolien er meget varm 8. Sæt luftfilterdækslet på igen. umiddelbart efter, at motoren er standset. Sådan undersøger du tændrøret Lad motoren køle af, før du aftapper motorolien.
  • Seite 55: Transport, Opbevaring Og Bortskaffelse

    Bortskaf • Når produktet ikke længere er i brug, skal det brændstoffet på en lokal miljøstation sendes til en McCulloch forhandler eller bortskaffes • Fastgør produktet sikkert under transport for at på en lokal genbrugsstation.
  • Seite 56 M46-125R M46-140R M46-145WRP M46-150WR M51-140WR CLASSIC+ CLASSIC+ CLASSIC+ CLASSIC CLASSIC+ Motor Mærke Briggs & Strat- Briggs & Strat- Honda McCulloch Briggs & Strat- Slagvolumen, cm Hastighed, o/min. 2900 2900 2900 2900 2900 Nominel motoreffekt, kW 1,98 Tændingssystem Tændrør RC12YC RC12YC...
  • Seite 57 5811889-10 5811889-10 5041133-10 Græsopsamlerens kapacitet, li- M51-150R CLASSIC M51-150WR CLAS- M53-150WR CLAS- Motor Mærke McCulloch McCulloch McCulloch Slagvolumen, cm Hastighed, o/min. 2900 2900 2900 Nominel motoreffekt, kW Brug motorolie af kvaliteten SJ eller bedre. Se tabellen over viskositet i motorproducentens manual, og vælg en olie med optimal viskositet i forhold til den forventede udendørstemperatur.
  • Seite 58: Eu-Overensstemmelseserklæring

    M51-150R CLASSIC M51-150WR CLAS- M53-150WR CLAS- Tændingssystem Tændrør K7RTC K7RTC K7RTC Elektrodeafstand, mm Brændstof-/smøresystem Benzintankens kapacitet, liter Olietankens kapacitet, liter Motorolie SAE 30/SAE 10W-30 SAE 30/SAE 10W-30 SAE 30/SAE 10W-30 Vægt Med tomme tanke, kg Støjemissioner Lydeffektniveau, målt dB (A) Lydeffektniveau, garanteret L dB (A) Lydniveauer...
  • Seite 59 Mærke McCulloch Platform / type / model M40-120 CLASSIC, M40-125 CLASSIC+, M46-120 CLASSIC, M46-120R CLAS- SIC, M46-125 CLASSIC+, M46-125R CLASSIC+, M46-140R CLASSIC+, M46-145WRP CLASSIC+, M46-150WR CLASSIC, M51-140WR CLASSIC+, M51-150R CLASSIC, M51-150WR CLASSIC, M53-150WR CLASSIC Batch Serienumre fra 2017 og fremefter overholder følgende EU-direktiver og bestemmelser:...
  • Seite 60: Einleitung

    Inhalt Einleitung..............60 Wartung............... 66 Sicherheit..............61 Transport, Lagerung und Entsorgung...... 69 Montage............... 64 Technische Angaben..........69 Betrieb................. 65 EG-Konformitätserklärung.........73 Einleitung Produktbeschreibung Verwendungszweck Das Produkt ist ein handgeführter Rasenmäher. Das Verwenden Sie das Produkt, um Gras in privaten Gärten Gras wird in einem Grasfänger gesammelt. Entfernen zu schneiden.
  • Seite 61: Produkthaftung

    Sie das Produkt in einer besonderen Tod des Bedieners oder anderer Personen Situation betreiben müssen, hören Sie auf und besteht. sprechen Sie mit Ihrem McCulloch Händler, bevor Sie fortfahren. • Denken Sie daran, dass der Bediener für Unfälle mit...
  • Seite 62: Sicherheit Im Arbeitsbereich

    • Verwenden Sie das Produkt nicht, wenn es defekt • Starten Sie das Produkt nicht, bevor die Klinge und ist. alle Abdeckungen korrekt befestigt sind. Eine falsch befestigte Klinge kann sich lösen und • Verändern oder verwenden Sie dieses Produkt nicht, Personenschaden verursachen.
  • Seite 63: Sicherheitsvorrichtungen Am Gerät

    Verletzungen führen. Sicherheitsvorrichtungen defekt sind, wenden Sie Wenn Kraftstoff auf Ihre Haut gelangt, waschen Sie sich an Ihre McCulloch-Servicewerkstatt. diesen mit Wasser und Seife ab. • Starten Sie das Gerät nicht, wenn der Motor undicht So überprüfen Sie den Schneidschutz...
  • Seite 64: Sicherheitshinweise Für Die Wartung

    Starten Sie den Motor nicht in Innenräumen oder in McCulloch Servicewerkstatt durchgeführt werden. geschlossenen Räumen. • Lassen Sie eine autorisierte McCulloch • Bevor Sie an dem Produkt eine Wartung Servicewerkstatt das Produkt regelmäßig warten. durchführen, schalten Sie den Motor aus und ziehen •...
  • Seite 65: Betrieb

    1. Heben Sie die hintere Abdeckung an, und entfernen CLASSIC, M53-150WR CLASSIC enthalten ein Mulch- Sie den Grasfänger. Kit im Lieferumfang. Modelle M40-120 CLASSIC, 2. Setzen Sie den Mulcheinsatz in den Austrittskanal. M40-125 CLASSIC+ können nicht mit Mulch-Kit (Abb. 26) verwendet werden.
  • Seite 66: So Erhalten Sie Ein Gutes Mähergebnis

    So stoppen Sie das Produkt und die Schnittfläche des Grases wird gelb. Eine scharfe Klinge verbraucht außerdem weniger • Um nur den Antrieb zu stoppen, lassen Sie den Energie als eine stumpfe Klinge. Antriebsgriff los. • Schneiden Sie nicht mehr als ⅓ der Länge des •...
  • Seite 67: So Reinigen Sie Die Innenseite Der Schneidewerkabdeckung

    • Reinigen Sie das Gerät nicht mit einem 6. Wenn Sie die neue Klinge montieren, zeigen die Hochdruckreiniger. abgewinkelten Enden der Klinge in die Richtung der Schneidwerkabdeckung. (Abb. 32) • Wenn Sie Wasser verwenden, um das Produkt zu reinigen, bringen Sie das Wasser nicht direkt auf den 7.
  • Seite 68: Luftfilter

    6. Füllen Sie ein Motoröl der Type ein, die empfohlen Verwendung eines falschen Zündkerzentyps Technische Angaben auf Seite 69 . wird in kann zu Schäden am Gerät führen. So prüfen Sie den 7. So prüfen Sie den Ölstand. Siehe • Überprüfen Sie die Zündkerze, wenn der Motor nur Ölstand auf Seite 67 .
  • Seite 69: Transport, Lagerung Und Entsorgung

    über einen längeren Zeitraum einlagern. Entsorgen • Wenn Sie das Produkt nicht mehr benutzen, senden Sie den Kraftstoff in einer geeigneten Sie es an einen McCulloch Händler oder entsorgen Abfallentsorgungsstelle. Sie es in einer Wiederverwertungsanlage. • Sichern Sie das Produkt während des Transports ab, um Schäden und Unfälle zu vermeiden.
  • Seite 70 M46-140R M46-145WRP M46-150WR M51-140WR CLASSIC+ CLASSIC+ CLASSIC+ CLASSIC CLASSIC+ Motor Marke Briggs & Strat- Briggs & Strat- Honda McCulloch Briggs & Strat- Hubraum, cm Drehzahl, U/min 2900 2900 2900 2900 2900 Nennleistung des Motors, kW 1,98 Zündanlage Zündkerze RC12YC RC12YC...
  • Seite 71 M51-150R CLASSIC M51-150WR CLAS- M53-150WR CLAS- Motor Marke McCulloch McCulloch McCulloch Verwenden Sie ein Motoröl der Qualität SJ oder höher. Werfen Sie einen Blick auf die Viskositätstabelle im Motorhandbuch und wählen Sie die beste Viskosität je nach erwarteter Außentemperatur aus.
  • Seite 72 M51-150R CLASSIC M51-150WR CLAS- M53-150WR CLAS- Hubraum, cm Drehzahl, U/min 2900 2900 2900 Nennleistung des Motors, kW Zündanlage Zündkerze K7RTC K7RTC K7RTC Elektrodenabstand, mm Kraftstoff- und Schmiersystem Volumen des Kraftstofftanks, Liter Volumen des Öltanks, Liter Motoröl SAE 30/SAE 10W-30 SAE 30/SAE 10W-30 SAE 30/SAE 10W-30 Gewicht Mit leeren Tanks, kg Geräuschemissionen...
  • Seite 73: Inhalt Der Eg-Konformitätserklärung

    Mit Verbrennungsmotor betriebener, per Flurbedienung gesteuerter Rasen- mäher Marke McCulloch Plattform/Typ/Modell M40-120 CLASSIC, M40-125 CLASSIC+, M46-120 CLASSIC, M46-120R CLAS- SIC, M46-125 CLASSIC+, M46-125R CLASSIC+, M46-140R CLASSIC+, M46-145WRP CLASSIC+, M46-150WR CLASSIC, M51-140WR CLASSIC+, M51-150R CLASSIC, M51-150WR CLASSIC, M53-150WR CLASSIC Charge Seriennummer ab Baujahrs 2017 Es erfüllt die folgenden EU-Vorschriften und -Richtlinien:...
