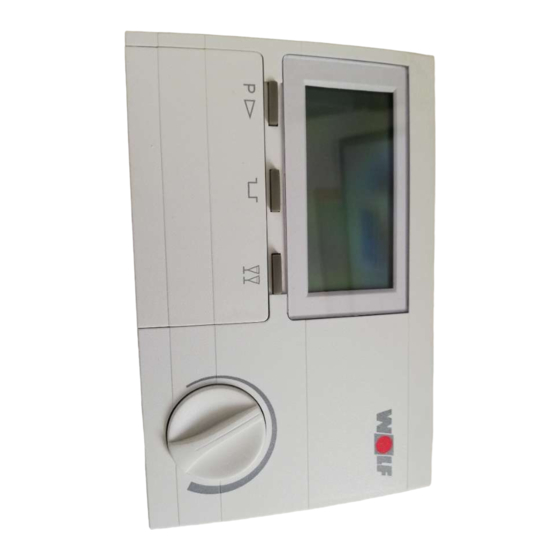

Wolf DWT Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für DWT:
- Bedienungsanleitung (32 Seiten) ,
- Montage- und bedienungsanleitun (13 Seiten)
Verwandte Anleitungen für Wolf DWT
Inhaltszusammenfassung für Wolf DWT
- Seite 1 Montage- Bedienungsanleitung Digitaler witterungsgeführter Temperaturregler DWT Für Gasthermen Wolf GmbH · 84048 Mainburg · Postfach 1380 · Telefon 08751/74-0 · Telefax 08751/741600 Art.-Nr. 30 44 600 6.6701.828 03/00 TV...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Bedienungsebene ..........................6-7 Programmierebene ........................... 8-21 Zusatzfunktionen ........................... 22 Fehlercodes ............................23 Prozessor RESET ........................... 23 Fühlerwiderstände ..........................24 Technische Daten ..........................25 Einstellprotokoll Parameter ......................... 25 Einstellprotokoll Schaltzeiten ......................26 Notizen ..............................27... -
Seite 3: Funktionsübersicht
Funktionsübersicht... -
Seite 4: Begriffserklärung / Normen Und Vorschriften
Begriffserklärung / Normen und Vorschriften Begriffserklärung Heizwassertemperatur Heiztherme Kombitherme Speicherladung Warmwasserschnellstart Heizprogramm Warmwasserprogramm Winterbetrieb Sommerbetrieb Heizbetrieb/Sparbetrieb Normen und Vorschriften... -
Seite 5: Montage / Elektrischer Anschluß
Therme Stecker zum Data Data Oberteil Die elektrische Verdrahtung darf nur von Fachkräften durchgeführt Elektrischer Anschluß werden. Außenfühler Außenfühler Klemmen an der Klemmen an der Klemmen Gastherme Gastherme am DWT Klemme 2 DWT Klemme 1 DWT Brücke Brücke Achtung:... -
Seite 6: Bedienungsebene
Bedienungsebene Temperaturwahl Heizbetrieb Hinweis: Programmwahl Wichtig: Der Programmwahlschalter an der Regelung der Gasther- me muß auf stehen. Betriebsart Anzeige Heizung Warmwasser Warmwasser Heiztherme Kombitherme Programmwahl Heizung aus / Frostschutz Speicherladung aus Stand by Warmwasserschnellstart Sommer- Heizung aus / Frostschutz Speicherladung entspr. Warmwasserschnellstart betrieb Warmwasserprogramm... - Seite 7 Bedienungsebene Spartaste Partytaste...
-
Seite 8: Programmierebene
Programmierebene Programmierebene Reset Taste rote Lampe leuchtet, wenn Parameterwert verändert werden kann Frontklappe Programmiertasten... -
Seite 9: Programmierebene (Funktionsübersicht)
Programmierebene (Funktionsübersicht) Frontklappe öffnen Grundeinstellungen Heizprogramm Warmwasserprogramm Anzeigen Fachmannebene Uhrzeit Heizk.-Adaption Heizschaltzeiten WW-ist-Temp. Warmwasserschaltzeiten des eingestellten des eingestellten Zeitprogramms Zeitprogramms ändern ändern Aufheiz- Aussentemp. Wochentag optimierung Zeitprogramm Hz.W-ist-Temp. Max. Aufheizzeit auswählen (1 - 4) Vent.Drehz. Sparbetrieb Benöt. Aufheizzeit Außentemp. Steilheit Heizkurve Bren-Laufz. -
Seite 10: Programmierebene (Grundeinstellungen)
Programmierebene (Grundeinstellungen) Grundeinstellungen Parameter Anzeige Werks- Einstell- Änderung einstellung bereich 1 0 : 0 0 U H R Z E I T M O N T A G Z E I T P R O G 1 2 . 0 °... - Seite 11 Programmierebene (Grundeinstellungen) Zeitprogramme Zeitprogramm 1 Tagesprogramm Mo - So Zeitprogramm 2 einfaches Wochenprogramm Mo-Fr und Sa-So Zeitprogramm 3 Für jeden Tag können individuelle Zeiten eingestellt werden Zeitprogramm 4 Für jeden Tag können individuelle Zeiten eingestellt werden...
- Seite 12 Programmierebene (Grundeinstellungen) Spartemperatur Heizkurve Einstellvorgaben für verschiedene Heizungsanlagen: Heizungsanlage 40/30 50/40 70/50 Heizkurve 0,6-0,8 0,8-1,0 1,2-1,4 Achtung:...
- Seite 13 Programmierebene (Grundeinstellungen) Raumeinfluß è è Einstellung Landessprache Einmalige Speicherladung (nur bei Heizthermen mit Speicherwassererwärmer) Sommer-/Winterzeit...
- Seite 14 Programmierebene (Heizprogramm) Schaltzeiten verändern (Heizprogramm) drei Einstellbeispiel M O N T A G 8 : 0 0 8 : 0 0 8 : 1 5 8 : 1 5 2 3 : 0 0 2 3 : 0 0 2 3 : 1 5 2 3 : 1 5...
- Seite 15 Programmierebene (Heizprogramm) - - : - - 2 3 : 4 5 Z U R U E C K M O N T A G D I E N S T A G 8 : 0 0 Hinweis:...
- Seite 16 Programmierebene (Warmwasserprogramm) Schaltzeiten verändern (Warmwasserprogramm) zwei Einstellbeispiel M O N T A G 7 : 0 0 7 : 0 0 7 : 1 5 7 : 1 5 2 3 : 0 0 2 3 : 0 0 2 3 : 1 5 2 3 : 1 5...
- Seite 17 Programmierebene (Warmwasserprogramm) - - : - - 2 3 : 4 5 Z U R U E C K M O N T A G D I E N S T A G 7 : 0 0...
- Seite 18 Programmierebene (Anzeigen) Anzeigen Parameter Anzeige (Ist-Wert) Sollwert 5 0 . 0 W A R M W - T E M P ° C A U S S E N T E M P 1 0 . 0 ° C 14:33 2 0 .
- Seite 19 Programmierebene (Fachmann) Fachmann Parameter Anzeige Werks- Einstell- Änderung einstellung bereich H E I Z - A D A P A U F H - O P T I M 0 : 0 0 M - A U F - Z E I T B - A U F - Z E I T - - - - 0 : 0 0...
- Seite 20 Programmierebene (Fachmann) Heizkurvenadaption è è Aufheizzeitoptimierung è è Maximale Aufheizzeit Benötigte Aufheizzeit Außentemperatur- verzögerung è è...
- Seite 21 Programmierebene (Fachmann) Anpassung Raumfühler 20 Code-Nr. eingeben 21 Code-Nr. verändern 22 Buskennung 23 Externer Raum- temperaturfühler 24 Softwareversion...
-
Seite 22: Zusatzfunktionen
Zusatzfunktionen Automatische Sommer/ Winter-Umschaltung Raumtemperatur- abhängiger Frostschutz im Sommerbetrieb Teilweiser RESET Reset-Taste Kompletter RESET Reset-Taste Schornsteinfegerbetrieb... -
Seite 23: Fehlercodes
Läuft das Gerät nach zweimaliger Entstörung an der Therme nicht fehlerfrei, bzw. ist eine Entstörung nicht möglich, bitte den angezeig- ten Fehlercode dem Heizungsfachmann mitteilen! Läßt sich mit der Programmwahltaste am DWT keine Einstellung vornehmen, so muß der Programmwahlschalter an der Regelung der Gastherme in Stellung gebracht werden. -
Seite 24: Fühlerwiderstände
Fühlerwiderstände Fühlerwiderstände Temperatur Widerstand Temperatur Widerstand Temperatur Widerstand Temperatur Widerstand °C °C °C °C 51393 8233 1870 48487 7857 1800 45762 7501 1733 43207 7162 1669 40810 6841 1608 38560 6536 1549 36447 6247 1493 34463 5972 1438 32599 5710 1387 30846 5461... -
Seite 25: Technische Daten
Technische Daten /Einstellprotokoll (Parameter) Technische Daten Einstellprotokoll Parameter Parameter Einstellmöglichkeit Werkseinstellung Individuelle Einstellung... -
Seite 26: Einstellprotokoll Schaltzeiten
Einstellprotokoll (Schaltzeiten) Voreingestellte Zeitprogramme Zeitprogramm 1 Zeitprogramm 2 Zeitprogramm 3 Zeitprogramm 4 Einstellprotokoll für individuelle Einstellungen Zeitprogramm 1 Zeitprogramm 2 Zeitprogramm 3 Zeitprogramm 4...
