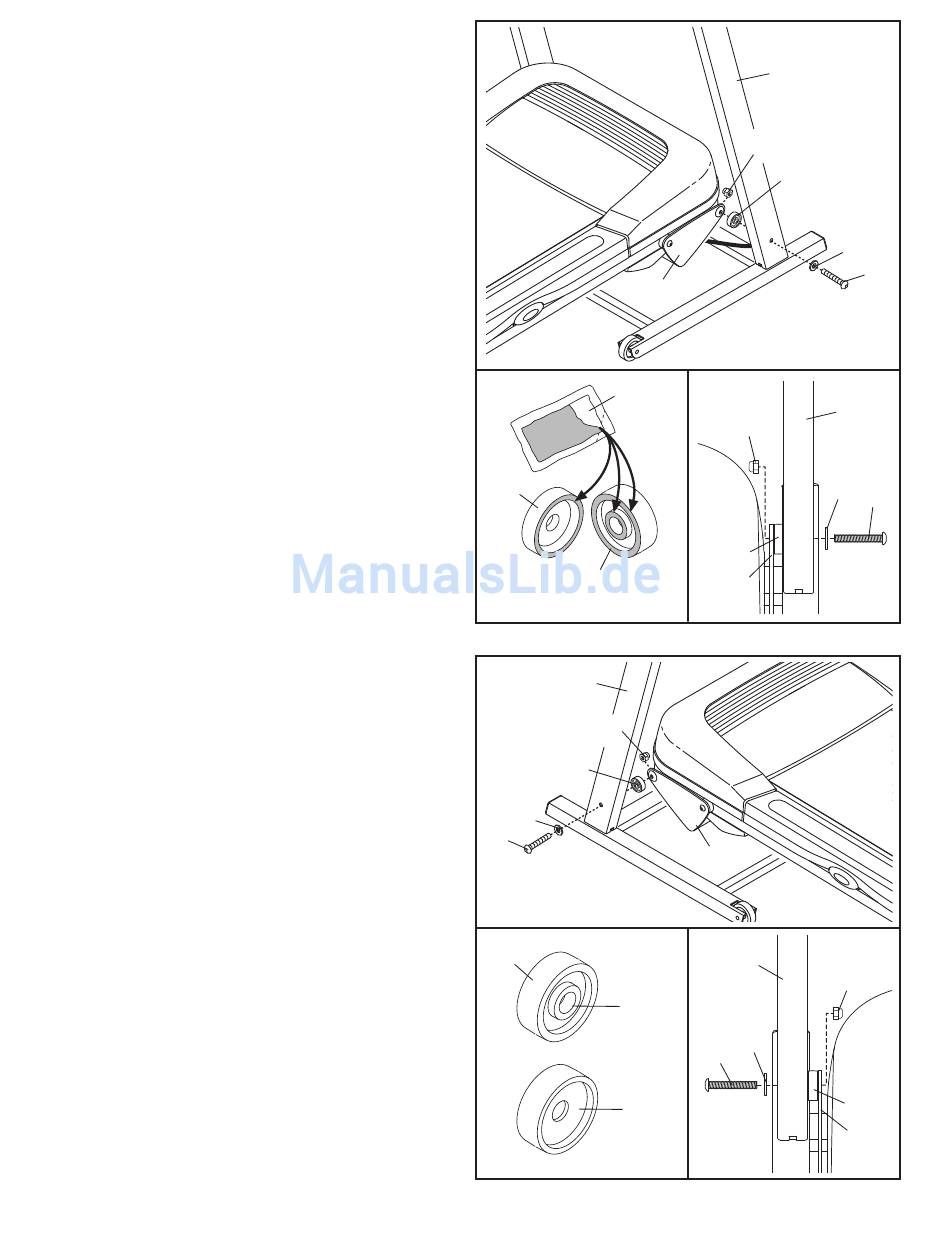

5. Sehen Sie sich die Nebenzeichnung links an.
Suchen Sie die beiden Rahmenabstandshalter
(34). Öffnen Sie das beigefügte Schmiermittel-
Paket und geben Sie das Schmiermittel auf
beide Seiten jedes Rahmenabstandshalters.
Dann sehen Sie nach, welches die Außenseite
jedes Rahmenabstandshalter ist.
Stecken Sie einen Rahmenabstandshalter (34)
zwischen den Rechten Pfosten (36) und den
Linken Rahmen (59), so dass die Außenseite
des Rahmenabstandshalters zum rechten
Pfosten zeigt. Befestigen Sie den rechten
Pfosten mit einer 3/8" x 2 1/2" Bolzen (32), einer
3/8" Scheibe (33) und einer 3/8" Kontermutter
(47) am Steigungsrahmen. Ziehen Sie die
Schraube noch nicht fest.
6. Sehen Sie sich die Nebenzeichnung links an.
Identifizieren Sie die Außenseite des übrigen
Rahmenabstandshalters (34).
Stellen Sie den übrigen Rahmenabstandshalter
(34) zwischen den Linken Pfosten (31) und den
Steigungsrahmen (59), so dass die
Außenseite des Rahmenabstandshalters
zum linken Pfosten zeigt. Befestigen Sie den
linken Pfosten mit einer 3/8" x 2 1/2" Bolzen
(32), einer 3/8" Scheibe (33) und einer 3/8"
Kontermutter (47) am Steigungsrahmen. Ziehen
Sie die Schraube noch nicht fest.
5
59
Schmier
mittel
34
Außen-
seite
6
31
47
34
33
32
34
Außen-
seite
Innen-
seite
8
36
47
34
33
32
36
47
33
32
34
59
59
31
47
33
32
34
59
