Modell-Nr. PETL80910.0
BEDIENUNGSANLEITUNG
Serien-Nr.
Schreiben Sie die Seriennummer in
den oben dafür freigehaltenen Platz,
falls sie in Zukunft gebraucht werden
sollte.
Aufkleber mit
Serien-Nr.
FRAGEN?
Als Hersteller verpflichten wir uns
zur vollkommenen Zufrie-denstel-
lung unserer Kunden. Falls Sie
irgendwelche Fragen haben oder
falls Teile fehlen, rufen Sie bitte an.
01805 231 244
Unsere Bürozeiten sind von 10.00
bis 15.00 Uhr
E-mail:
csgermany@iconeurope.com
Unsere Website:
www.iconsupport.eu
VORSICHT
Lesen Sie bitte aufmerksam alle
Anleitungen, bevor Sie dieses
Gerät in Betrieb nehmen.
Verwahren Sie diese Bedien-
ungsanleitung für späteren
Gebrauch.
www.iconeurope.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Pro-Form 700 ZLT
Inhaltszusammenfassung für Pro-Form 700 ZLT
- Seite 1 Modell-Nr. PETL80910.0 BEDIENUNGSANLEITUNG Serien-Nr. Schreiben Sie die Seriennummer in den oben dafür freigehaltenen Platz, falls sie in Zukunft gebraucht werden sollte. Aufkleber mit Serien-Nr. FRAGEN? Als Hersteller verpflichten wir uns zur vollkommenen Zufrie-denstel- lung unserer Kunden. Falls Sie irgendwelche Fragen haben oder falls Teile fehlen, rufen Sie bitte an.
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS WARNUNGSAUFKLEBER ANBRINGEN ............2 WICHTIGE VORSICHTSMASSNAHMEN . -
Seite 3: Wichtige Vorsichtsmassnahmen
WICHTIGE VORSICHTSMASSNAHMEN WARNUNG: Um ernsthafte Verletzungen zu vermeiden, lesen Sie bitte alle wichtigen Vorsichtsmaßnahmen und Anleitungen in dieser Bedienungsanleitung und alle Warnungen, die auf dem Lauftrainer angebracht wurden, bevor Sie diesen Lauftrainer benutzen. Der Hersteller (ICON) übernimmt keine Haftung für Personen- oder Sachschäden, die durch dieses Produkt oder seine Benutzung entstanden sind. -
Seite 4: Verwahren Sie Diese Anleitungen
18. Der Pulsmesser ist kein medizinisches 22. Führen Sie keine Fremdkörper in irgendeine Instrument. Verschiedene Faktoren, ein- Öffnung des Lauftrainers ein. schließlich der Bewegungen des Benutzers während des Trainings, können die 23. Alle Teile des Lauftrainers müssen regel- Genauigkeit der Herzfrequenzmessung beein- mäßig überprüft und, wenn notwendig, flussen. -
Seite 5: Bevor Sie Anfangen

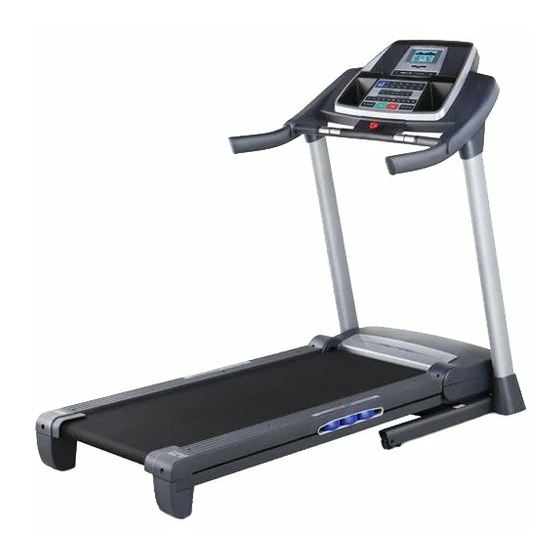

BEVOR SIE ANFANGEN Vielen Dank für Ihre Wahl des revolutionären PRO- nach der Lektüre dieser Bedienungsanleitung noch FORM 700 ZLT Lauftrainers. Dieser 700 ZLT Fragen haben, finden Sie die Kontaktinformation auf ® Lauftrainer bietet eine beeindruckende Anzahl von der Vorderseite. Damit wir Ihnen schneller helfen kön-... -
Seite 6: Montage
MONTAGE Zur Montage braucht man zwei Personen. Legen Sie den Lauftrainer auf einer Stelle nieder, wo sich genügend Platz zur Entfernung der Verpackungsmaterialien befindet. Werfen Sie die Verpackung erst weg, nachdem die Montage vollendet ist. Anmerkung: Die Unterseite des Laufbandes ist mit einem hochleistungsfähigen Schmiermittel eingefettet. - Seite 7 1. Achten Sie darauf, dass das Netzkabel nicht eingesteckt ist. Entfernen Sie die 3/8" Mutter (10), den 3/8" x 2" Bolzen (8) und die Transportstütze (A) von der Basis (95). Wiederholen Sie diesen Schritt auf der anderen Seite des Lauftrainers. Die 3/8"...
- Seite 8 3. Befestigen Sie ein Rad (96) mit den 3/8" x 2" Bolzen (8) und der 3/8" Mutter (10), die Sie im 1. Schritt entfernt haben, an der Basis (95). Überziehen Sie die Mutter nicht, da sich das Rad frei bewegen können muss. Dann drücken Sie eine Basiskappe (89) in die Basis (95).
- Seite 9 6. Mithilfe einer zweiten Person, kippen Sie den Lauftrainer vorsichtig auf die rechte Seite. Klappen Sie den Rahmen (55) teilweise zusam- men, damit der Lauftrainer stabiler ist; klappen Sie den Rahmen nicht vollständig zusam- men. Entfernen Sie die zwei angezeigten Bolzen (B) und die Transportstütze (C).
- Seite 10 8. Finden Sie die Linke Basisabdeckung (88) und die Rechte Basisabdeckung (91). Schieben Sie die Linke Basisabdeckung auf den Linken Pfosten (84) und die Rechte Basisabdeckung auf den Rechten Pfosten (85). 9. Schieben Sie die Rechte Pfostenabdeckung (86) auf den Rechten Pfosten (85). Entfernen Sie die Befestigung von der Klammer an der Rechten Haltestange (83).
- Seite 11 11. WICHTIG: Um eine Beschädigung der Querstange (107) zu vermeiden, benutzen Als erstes Sie keine Elektrowerkzeuge und überziehen Sie die #10 x 3/4" Schrauben (2) nicht. Richten Sie die Querstange (107) wie abge- bildet aus. Befestigen Sie die Querstange mit vier #10 x 3/4"...
- Seite 12 13. Richten Sie die Computermontage an die Linke Computermontage und rechte Haltestange (82, 83) ein. Vermeiden Sie dabei ein Abklemmen der Drähte. Fügen Sie den überschüssigen Pfostendraht (87) in die rechte Haltestange. Bringen Sie die Computermontage mit sechs #8 x 3/4" Schrauben (1) an die Querstange (107). Beginnen Sie mit allen sechs Schrauben, und ziehen Sie dann jedes einzelne fest.
- Seite 13 16. Achten Sie darauf, dass alle Teile fest angezogen sind, bevor Sie den Lauftrainer benutzen. Falls sich Plastikfolien auf den Aufkleber des Lauftrainers befinden, entfernen Sie diese. Um Ihren Boden oder Teppich zu schützen, sollten Sie eine Schutzdecke unter den Lauftrainer legen. Anmerkung: Es können weitere Teile im Lieferumfang eingeschlossen sein.
-
Seite 14: Bedienung Und Einstellung
BEDIENUNG UND EINSTELLUNG DAS EINGESCHMIERTE LAUFBAND Folgen Sie die unten angeführten Schritte, um das Netzkabel einzustecken. Das Laufband Ihres Lauftrainers wurde mit einem Hochleistungsschmiermittel behandelt. WICHTIG: 1. Stecken Sie das angedeutete Ende des Verwenden Sie keinesfalls Silikon-Sprühmittel Netzkabels in die Buchse am Lauftrainer ein. oder sonstige Mittel zur Behandlung des Laufbandes oder der Laufplattform. -
Seite 15: Warnungsaufkleber Anbringen
COMPUTER-DIAGRAMM WARNUNGSAUFKLEBER ANBRINGEN Darüber hinaus ist der Computer mit dem neuen inter- aktiven iFit-System ausgestattet. Das iFit-System läuft Finden Sie die Warnungen, die auf dem Computer auf mit iFit-Karten, auf denen sich Workouts befinden, wel- englisch angebracht wurden. Dieselben Warnungen che Ihnen helfen spezifische Fitnessziele zu erreichen. - Seite 16 EINSCHALTEN DES GERÄTS Anmerkung: Der Computer kann die Geschwindigkeit und Distanz entweder in Meilen oder Kilometern WICHTIG: Sollte der Lauftrainer kalten Temperaturen anzeigen. Um herauszufinden, auf welche Maßeinheit ausgesetzt worden sein, dann lassen Sie ihn erst auf der Computer eingestellt ist oder um die Maßeinheit zu Raumtemperatur erwärmen, bevor Sie den Strom verändern, siehe DER INFORMATIONS-MODUS auf einschalten.
- Seite 17 4. Verändern Sie die Neigung des Lauftrainers, Um die Anzeigen neu einzustellen, drücken Sie die wie gewünscht. Stopp [STOP]-Taste, entfernen Sie den Schlüssel und stecken Sie ihn wieder ein. Um die Neigung des Lauftrainers zu verändern, 6. Messen Sie nach Wunsch Ihre Herzfrequenz. drücken Sie die Neigungs- [QUICK INCLINE] Auf- oder –Ab-Taste oder eine der nummerierten Anmerkung: Wenn Sie den zusätzlich er-...
-
Seite 18: Benutzen Eines Schnell-Kalorien- Workouts
BENUTZEN EINES SCHNELL-KALORIEN- Einheit an. WORKOUTS Am Ende jeder Einheit 1. Stecken Sie den Schlüssel in den Computer. erklingt eine Serie von Laufender Abschnitt Siehe EINSCHALTEN DES GERÄTS auf Seite 16. Tönen Ist eine andere 2. Wählen Sie eines der Schnell-Kalorien- Geschwindigkeit und/oder Neigung für die nächste Workouts. -
Seite 19: Benutzen Eines Ifit-Workouts
BENUTZEN EINES IFIT-WORKOUTS 3. Starten Sie das Laufband. iFit-Karten kann man jederzeit auf www.iFit.com erwer- Drücken Sie die Starttaste [GO] oder die ben oder durch einen Telefonanruf bei der Nummer Geschwindigkeiterhöhungs-Taste, [SPEED] um auf der Vorderseite der Bedienungsanleitung erhalten. das Workout zu starten. Einen Moment, nachdem iFit-Karten sind auch in ausgewählten Geschäften er- die Taste gedrückt wurde, wird sich der Lauftrainer hältlich. -
Seite 20: Der Informations-Modus
DER INFORMATIONS-MODUS Um den Informations-Modus zu verlassen, ziehen Sie den Schlüssel aus dem Computer. Der Computer bietet einen Informations-Modus an, der BENUTZUNG DER STEREOANLAGE Übersicht über die Lauftrainer-Information behält und Ihnen erlaubt, Ihre Computereinstellungen persönlich zu gestalten. Um Musik oder Hörbücher durch die Lautsprecher des Computers abzuspielen, müssen Sie Ihren MP3- Um den Informations-Modus zu wählen, halten Sie die Spieler, CD-Spieler oder einen anderen persönlichen... -
Seite 21: Zusammenklappen Und Transportieren
ZUSAMMENKLAPPEN UND TRANSPORTIEREN ZUSAMMENKLAPPEN DES LAUFTRAINERS WIE SIE DEN LAUFTRAINER BEWEGEN Die Neigung muss sich auf der niedrigsten Stufe Bevor Sie den Lauftrainer bewegen, klappen Sie ihn befinden, bevor man den Lauftrainer in die zusammen, wie links beschrieben. VORSICHT: Lagerungsposition zusammenklappt. Andernfalls Vergewissern Sie sich, dass der Lagerungsknopf kann der Lauftrainer beim Zusammenklappen in der Lagerungsposition eingerastet ist. -
Seite 22: Fehlersuche
FEHLERSUCHE Die meisten Probleme am Lauftrainer können selbst behoben werden, indem man die folgenden Schritte be- achtet. Finden Sie das Symptom, das auf Ihr Problem hinweist und folgen Sie dann den Schritten zur Lösung des Problems. Brauchen Sie zusätzliche Hilfe, wenden Sie sich bitte an die Kontakte auf der Vorderseite der Bedienungsanleitung. - Seite 23 Entfernen Sie die drei #8 x 3/4" Schrauben (1) und drehen Sie dann die Motorhaube (62) ab. Finden Sie den Membraneschalter (73) und den Magneten (47) auf der linken Seite der Rolle (48). Drehen Sie die Rolle, sodass der Magnet mit dem Membranenschalter übereinstimmt.
- Seite 24 SYMPTOM: Das Laufband liegt beim Laufen nicht in der Mitte auf oder rutscht beim Laufen LÖSUNG: a. Falls das Laufband nicht in der Mitte aufliegt, ziehen Sie zuerst den Schlüssel ab und DAS NETZKABEL HERAUS. Hat sich das Laufband nach links verschoben, drehen Sie den linken Leerlaufrollenbolzen um eine 1/2 Drehung im Uhrzeigersinn mit Hilfe des Innensechskant- schlüssels.
-
Seite 25: Trainingsrichtlinien
TRAININGSRICHTLINIEN WARNUNG: Fettverbrennung—Um Fett wirksam zu verbrennen, muss man bei niedriger Intensität über einen längeren Bevor man mit Zeitraum trainieren. Während der ersten paar Minuten einem Trainingsprogramm beginnt, soll man eines Trainings verbrennt der Körper Kohlehydrate. seinen Arzt konsultieren. Das ist besonders Erst danach beginnt der Körper, gelagertes Fett zur für Personen über 35 Jahre oder für Personen Energiegewinnung freizumachen. -
Seite 26: Teileliste
TEILELISTE—Modell-Nr. PETL80910.0 R0810A Um die unten angeführten Teile zu finden, sehen Sie die DETAILZEICHNUNG am Ende dieser Bedienungsanleitung. Nr. Anzahl Beschreibung Nr. Anzahl Beschreibung #8 x 3/4" Schraube Laufband #10 x 3/4" Schraube Audiodraht 3/8" x 1 1/2" Selbsthemmender Lagerungssperre Bolzen Computer-Masseleiter 5/16"... - Seite 27 Nr. Anzahl Beschreibung Nr. Anzahl Beschreibung Schlüssel/Klipp Querstange Kabelbinder Netzkabeladapter Computer Elektromagnetische Klammer Computerrahmen Filter 5/32" Ablage Transformator Innensechskantschlüssel Motorbuchse Computerklemme – Bedienungsanleitung Computerbasis Anmerkung: Änderungen technischer Angaben vorbehalten. Auf der Rückseite dieser Bedienungsanleitung finden Sie Informationen zur Bestellung von Ersatzteilen. *Weist auf ein nicht abgebildetes Teil hin.
-
Seite 28: Detailzeichnung
DETAILZEICHNUNG A—Modell-Nr. PETL80910.0 R0810A... - Seite 29 DETAILZEICHNUNG B—Modell-Nr. PETL80910.0 R0810A...
- Seite 30 DETAILZEICHNUNG C—Modell-Nr. PETL80910.0 R0810A...
- Seite 31 DETAILZEICHNUNG D—Modell-Nr. PETL80910.0 R0810A...
-
Seite 32: Bestellung Von Ersatzteilen
BESTELLUNG VON ERSATZTEILEN Zur Bestellung von Ersatzteilen siehe die Vorderseite dieser Bedienungsanleitung. Damit wir Ihnen besser helfen können, halten Sie bitte die folgenden Informationen bereit, wenn Sie mit uns in Kontakt treten: • die Modellnummer und die Seriennummer des Produktes (siehe Vorderseite dieser Bedienungsanleitung) •...
